Chauvin Arnoux PEL 112 analizator omrežja 3 fazna s funkcijo zapisovalnika, meritve energije, analiza obremenitve, splet
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (2145,00 € / Kos)
2145,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti

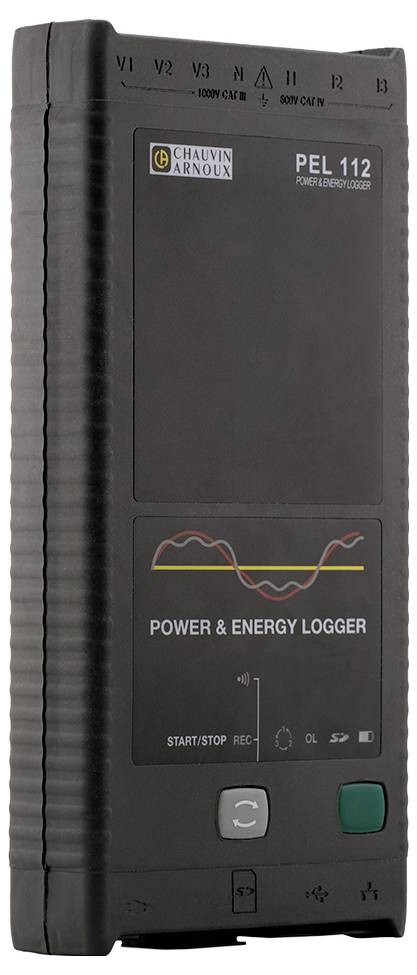

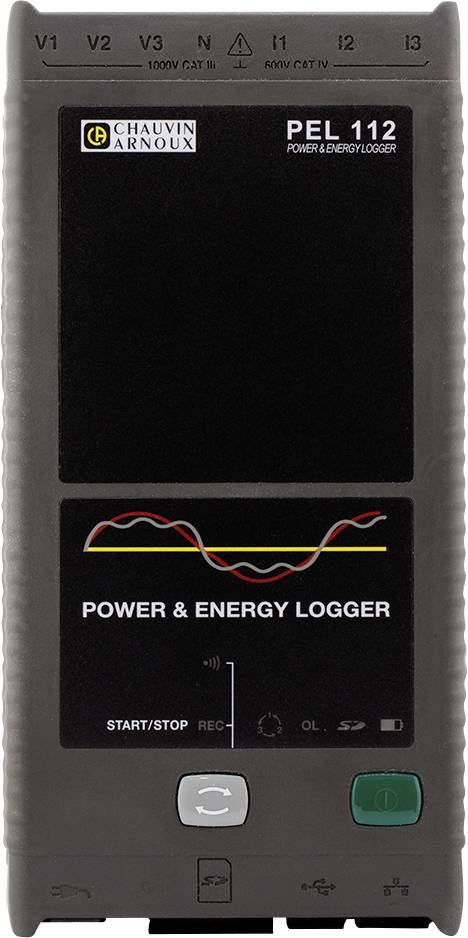

Chauvin Arnoux PEL 112 analizator omrežja 3 fazna s funkcijo zapisovalnika, meritve energije, analiza obremenitve, spletne meritve
- Snemalnik za beleženje in analizo porabe energije za optimizacijo energetske učinkovitosti
- Evidentirajte porabo trifazne električne energije vseh vrst električnih inštalacij tudi do nekaj mesecev
- Zabeležite vse električne parametre (tokove, napetosti itd.) kot tudi harmonike brez prekinitve napajanja
- Brezplačna programska oprema PEL Transfer za konfiguracijo naprave in za obdelavo energetskih podatkov z razčlenitvijo energije (izgub)
- Vsestranske komunikacijske možnosti: Ethernet, USB, WLAN, IRD strežnik
- Kompaktno, tanko ohišje z magnetno zadnjo stranjo za praktično namestitev v krmilno omarico
- Brezplačna aplikacija za Android s funkcijami analize motorja: hitrost, učinkovitost in navor motorja brez mehanskih senzorjev
Tehnične specifikacije
- Splošno
- Zaslon: brez zaslona
- Vrste sistemov: enofazni, dvofazni, trifazni z ali brez nevtralnega in druge posebne vrste sistemov
- Število kanalov: 3 vhodi za napetost, 3 vhodi za tok (izračunan nevtralni tok)
- Meritve
- Omrežna frekvenca: DC, 50 Hz, 60 Hz in 400 Hz
- Napetost (merilna območja): 10.00 - 1.000 Vac / 100.00 - 1.000 VDC
- Tok (odvisno od tokovnega transformatorja) od 5 mAac do 10 kAac / 50 mAdc do 5 kAdc
- Izračunane vrednosti
- Pretvorna razmerja: do 650.000 V / do 25.000 A
- Moč: 10W do 10GW / 10var do 10Mvar / 10VA do 10GVA
- Energija: do 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Položaj faze: cos φ, tan Φ, PF
- Harmoniki: THD
- Dodatne funkcije:
- Zaporedje faz: Da
- Min/Max: Da
- Alarm: Da
- Pritrditev preko magnetne hrbtne strani ohišja
- Snemanje podatkov
- Interval zajema / združevanje: 5 meritev/s / od 1 mn do 60 mn
- Pomnilnik: kartica SD, 8 GB (kartica SD-HC do 32 GB)
- Temperaturno območje delovanja: -20°C do +50°C
- Vrsta izdelka
analizator omrežja
- Merilna kategorija
CAT III 1000 V
CAT IV 600 V
delovni standardi (lastni)
- Mere
(D x Š x V) 12.5 x 3.7 x 25.6 cm
- Teža
900 g
- Vrsta meritve
3 fazna
- Značilnosti
s funkcijo zapisovalnika
meritve energije
analiza obremenitve
spletne meritve
- Širina
3.7 cm
- Višina
25.6 cm
- Dolžina
12.5 cm
- Vmesnik
USB
WiFi
WLAN
Ethernet
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3307917 Chauvin Arnoux PEL 112 analizator omrežja 3 fazna s funkcijo zapisovalnika, meritve energije, analiza obremenitve, splet
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3307917 Chauvin Arnoux PEL 112 analizator omrežja 3 fazna s funkcijo zapisovalnika, meritve energije, analiza obremenitve, splet
Garancijski pogoji
Garancijski pogoji 3307917 Chauvin Arnoux PEL 112 analizator omrežja 3 fazna s funkcijo zapisovalnika, meritve energije, analiza obremenitve, splet
Opis
PEL 112 meri in shranjuje vso moč in energijo. Uporablja se lahko povsod, kjer je energija:
• Generatorji električne energije: obnovljivi viri energije, termoelektrarne...
• Industrija: kovinska industrija, steklarstvo, živilska industrija.
• Stanovanjske in storitvene stavbe...
• Infrastruktura in promet
• Podatkovni centri...
Področja uporabe
• Energetski pregledi
• Elektro diagnostika
• Industrijsko vzdrževanje
Preprosta in preverjena ergonomija
• kompakten in z magnetnim ohišjem
• 3 napetostni in 3 tokovni vhodi
• primeren za uporabo v hladilnicah (-20 °C)
• Samooskrba nad fazo (opcija)
Meritve RMS in DC
• AC in/ali DC napetosti do 1.000 V
• Tokovi do 10 kA AC, 5 kA DC (odvisno od tokovnega transformatorja)
• Delovna, jalova in navidezna moč
• Aktivna, jalova in navidezna energija
• Osnovne in simetrične aktivne moči ter aktivne moči nesimetrij
• Meritve in karakteristike motorja (prek aplikacije za Android)
Funkcije
• Razčlenitev izgub energije
• Fazni parametri: cos φ, tan Φ, faktor moči PF
• Tehnološki faktor
• Izračun THD za tokove in napetosti
• Meritve DC, 50 Hz, 60 Hz in 400 Hz (dostava ...)
Programska oprema PEL Transfer
Programska oprema PEL Transfer ponuja naslednje možnosti:
• Konfiguriranje vašega PEL
• Pred začetkom snemanja preverite povezave
• Prenesite meritve, shranjene v PEL
• Prikaz različnih rezultatov meritev in analiz
Dodatna prednost: PEL Transfer pretvori vrednost vaše porabe električne energije v evre (8 tarifnih območij).
Komunikacija v omrežjih
PEL 110 ima več možnosti prenosa:
- USB, najpreprostejša rešitev za uporabo na kraju samem.
- Ethernet RJ45 ali Wi-Fi (strežnik): povežite svoj PEL 11x s strežnikom za komunikacijo s katere koli postaje v omrežju s programsko opremo PEL TransferSoftware.
- Wi-Fi (dostopna točka):
• Vzpostavite neposredno povezavo med PEL11x in vašim računalnikom.
• Način dostopne točke (AP) podpira do 5 odjemalcev.
Besedilo je strojno prevedeno.
• Generatorji električne energije: obnovljivi viri energije, termoelektrarne...
• Industrija: kovinska industrija, steklarstvo, živilska industrija.
• Stanovanjske in storitvene stavbe...
• Infrastruktura in promet
• Podatkovni centri...
Področja uporabe
• Energetski pregledi
• Elektro diagnostika
• Industrijsko vzdrževanje
Preprosta in preverjena ergonomija
• kompakten in z magnetnim ohišjem
• 3 napetostni in 3 tokovni vhodi
• primeren za uporabo v hladilnicah (-20 °C)
• Samooskrba nad fazo (opcija)
Meritve RMS in DC
• AC in/ali DC napetosti do 1.000 V
• Tokovi do 10 kA AC, 5 kA DC (odvisno od tokovnega transformatorja)
• Delovna, jalova in navidezna moč
• Aktivna, jalova in navidezna energija
• Osnovne in simetrične aktivne moči ter aktivne moči nesimetrij
• Meritve in karakteristike motorja (prek aplikacije za Android)
Funkcije
• Razčlenitev izgub energije
• Fazni parametri: cos φ, tan Φ, faktor moči PF
• Tehnološki faktor
• Izračun THD za tokove in napetosti
• Meritve DC, 50 Hz, 60 Hz in 400 Hz (dostava ...)
Programska oprema PEL Transfer
Programska oprema PEL Transfer ponuja naslednje možnosti:
• Konfiguriranje vašega PEL
• Pred začetkom snemanja preverite povezave
• Prenesite meritve, shranjene v PEL
• Prikaz različnih rezultatov meritev in analiz
Dodatna prednost: PEL Transfer pretvori vrednost vaše porabe električne energije v evre (8 tarifnih območij).
Komunikacija v omrežjih
PEL 110 ima več možnosti prenosa:
- USB, najpreprostejša rešitev za uporabo na kraju samem.
- Ethernet RJ45 ali Wi-Fi (strežnik): povežite svoj PEL 11x s strežnikom za komunikacijo s katere koli postaje v omrežju s programsko opremo PEL TransferSoftware.
- Wi-Fi (dostopna točka):
• Vzpostavite neposredno povezavo med PEL11x in vašim računalnikom.
• Način dostopne točke (AP) podpira do 5 odjemalcev.
Besedilo je strojno prevedeno.

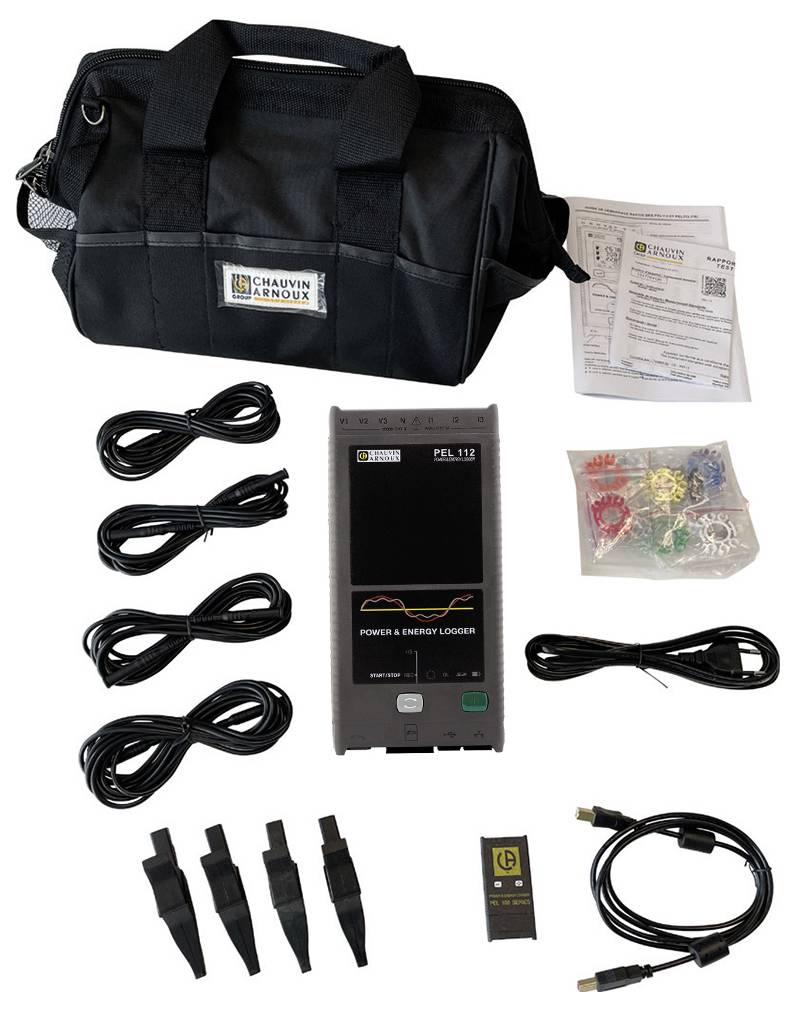

Obseg dostave
- 1 transportna torba
- 4 linije za merjenje napetosti
- 4 aligator sponke
- 1 komplet delov za označevanje
- 1 SD kartica
- 1 adapter SD/USB
- 1 USB kabel
- 1 napajalni kabel
- 1 računalniška programska oprema (PEL Transfer) in uporabniški priročnik za prenos s spletne strani
- 1 vodnik za hiter začetek
