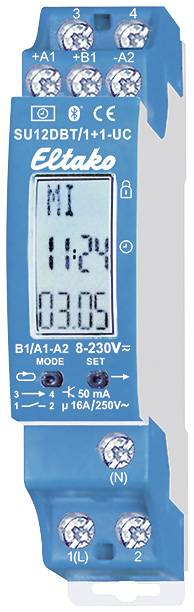

Eltako 23200902 stikalna ura digitalno astro program, dnevni program, tedenski program IP20 rezerva moči, funkcija naklj
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (85,99 € / Kos)
85,99 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta izdelka
stikalna ura
- Vrsta
digitalno
- Značilnosti
rezerva moči
funkcija naključje
- Preklopni cikel
astro program
dnevni program
tedenski program
IP20
- Delovna napetost
8 V/AC
230 V/AC
8 V/DC
230 V/DC
- Preklopni tok maks.
16 A
- Barva
večbarvna
- Širina
18 mm
- Višina
82 mm
- Globina
58 mm
- Mere
(Š x V x G) 18 x 82 x 58 mm
- Pomnilniška mesta
60
- Funkcija brezžičnega polnjenja
da
- Min. rezervni tek
480
- Kanali
2 x vklop
- Teža
0
DIN rail
18 mm
82 mm
58 mm
2
60
TRUE
2
Other
FALSE
TRUE
FALSE
Normally open contact (NO)
FALSE
1
FALSE
TRUE
FALSE
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
FALSE
AC/DC
TRUE
TRUE
FALSE
12-230 V
FALSE
50-50 Hz
480
1 min
1 min
16 A
TRUE
IP20
0.5 s
TRUE
200 W
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2637496 Eltako 23200902 stikalna ura digitalno astro program, dnevni program, tedenski program IP20 rezerva moči, funkcija naklj
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2637496 Eltako 23200902 stikalna ura digitalno astro program, dnevni program, tedenski program IP20 rezerva moči, funkcija naklj
Opis
2-kanalno časovno stikalo z zaslonom in Bluetooth. Kanal 1 z 1 brezpotencialnim NO kontaktom 16A/250VAC in DX. Kanal 2 z 1 polprevodniškim izhodom OptoMOS brez potenciala 50mA/12..230VUC npr. B. za krmiljenje elektronskega releja (ER) ali prenapetostnega stikala (EGS). Z osvetlitvijo zaslona in astro funkcijo. Izguba v stanju pripravljenosti le 0,1-0,3 vata.
Napajalna in krmilna napetost za centralno krmiljenje 12..230VUC.
Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35.
1 enota koraka = 18 mm široka, 58 mm globoka.
S patentirano tehnologijo Eltako duplex (DX) lahko normalno brezpotencialni kontakt 1 še vedno preklopi na prehodu ničle pri preklopu izmenične napetosti 230 V/50 Hz in tako drastično zmanjša obrabo. Preprosto priključite vodnik N na sponko (N) in L na 1 (L). Posledica tega je dodatna izguba v stanju pripravljenosti le 0,1 W.
Med kanali je prosto porazdeljenih do 60 pomnilniških mest časovnika. Z datumom in avtomatskim preklopom poletnega/zimskega časa. Rezerva moči brez baterije približno 7 dni.
Vsako pomnilniško mesto je mogoče zasesti z astro funkcijo (samodejni preklop po sončnem vzhodu ali zahodu), časom vklopa in izklopa ali časom preklopa impulza (stanje dobave 2 sekundi). Čas vklopa ali izklopa Astro lahko premaknete za do ± 2 uri. Poleg tega je mogoče vnesti časovni premik, na katerega vplivajo solsticiji, do ± 2 uri. S krmilnim vhodom (+A1) za centralno krmiljenje VKLOP ali IZKLOP s prednostjo.
Časovnik se nastavi ali prek Bluetootha z aplikacijo ali z gumboma MODE in SET, možna je zapora gumba.
skozi 1. S pritiskom na MODE ali SET vklopite osvetlitev zaslona.
20 sekund po zadnji operaciji MODE ali SET program samodejno skoči nazaj na običajni prikaz in osvetlitev zaslona se izklopi.
Nastavitev časovnika z aplikacijo:
Pritisnite SET, na zaslonu se prikaže BLE (Bluetooth) in ID časovnika. Zdaj je mogoče vzpostaviti povezavo z aplikacijo (geslo 123123, kot je dostavljeno).
Skenirajte QR kodo na navodilih za uporabo, aplikacija vas vodi skozi učni proces. Ko je povezava z aplikacijo vzpostavljena, se na zaslonu prikaže BLE+. Gumba MODE in SET sta zdaj zaklenjena.
Ponastavitev Bluetooth (možno brisanje spremenjenega gesla): Povezava z aplikacijo mora biti prekinjena. Istočasno pritisnite MODE in SET za 2 sekundi, na zaslonu utripa RES. Zdaj pritisnite SET za 2 sekundi, na zaslonu se prikaže bLE. Če potrdite z MODE, se izvede ponastavitev BLE, geslo se izbriše in stanje dostave se obnovi.
Nastavite časovnik z gumboma MODE in SET:
Nastavitev jezika: Po vsaki uporabi napajalne napetosti lahko jezik izberete v 10 sekundah z SET in potrdite z MODE. D = nemščina, GB = angleščina, F = francoščina, IT = italijanščina in ES = španščina. Nato se pojavi običajni prikaz: dan v tednu, čas, dan in mesec.
Hitro drsenje: V spodnjih nastavitvah se številke hitro pomikajo navzgor, če tipko enter pritisnete dlje. Spustite in znova držite, da spremenite smer.
Nastavitev časa: Pritisnite MODE in nato poiščite funkcijo UHR v PRG z SET in izberite z MODE. Pri S izberite uro z SET in potrdite z MODE. Nadaljujte na enak način z M za minuto.
Nastavitev datuma: Pritisnite MODE in nato poiščite funkcijo DAT v PRG z SET in izberite z MODE. Za J izberite leto z SET in potrdite z MODE. Nadaljujte na enak način za M za mesec in D za dan. MO (dan v tednu) utripa kot zadnja nastavitev v nizu. To lahko nastavite z SET in potrdite z MODE.
Druge nastavitve, kot so lokacija za astro funkcijo, ročni vklop ali izklop, menjava poletnega/zimskega časa, vklop ali izklop centralnega upravljanja, naključni način, zaklepanje tipk in vnos časovnih programov v skladu z navodili za uporabo.
Besedilo je strojno prevedeno.
Napajalna in krmilna napetost za centralno krmiljenje 12..230VUC.
Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35.
1 enota koraka = 18 mm široka, 58 mm globoka.
S patentirano tehnologijo Eltako duplex (DX) lahko normalno brezpotencialni kontakt 1 še vedno preklopi na prehodu ničle pri preklopu izmenične napetosti 230 V/50 Hz in tako drastično zmanjša obrabo. Preprosto priključite vodnik N na sponko (N) in L na 1 (L). Posledica tega je dodatna izguba v stanju pripravljenosti le 0,1 W.
Med kanali je prosto porazdeljenih do 60 pomnilniških mest časovnika. Z datumom in avtomatskim preklopom poletnega/zimskega časa. Rezerva moči brez baterije približno 7 dni.
Vsako pomnilniško mesto je mogoče zasesti z astro funkcijo (samodejni preklop po sončnem vzhodu ali zahodu), časom vklopa in izklopa ali časom preklopa impulza (stanje dobave 2 sekundi). Čas vklopa ali izklopa Astro lahko premaknete za do ± 2 uri. Poleg tega je mogoče vnesti časovni premik, na katerega vplivajo solsticiji, do ± 2 uri. S krmilnim vhodom (+A1) za centralno krmiljenje VKLOP ali IZKLOP s prednostjo.
Časovnik se nastavi ali prek Bluetootha z aplikacijo ali z gumboma MODE in SET, možna je zapora gumba.
skozi 1. S pritiskom na MODE ali SET vklopite osvetlitev zaslona.
20 sekund po zadnji operaciji MODE ali SET program samodejno skoči nazaj na običajni prikaz in osvetlitev zaslona se izklopi.
Nastavitev časovnika z aplikacijo:
Pritisnite SET, na zaslonu se prikaže BLE (Bluetooth) in ID časovnika. Zdaj je mogoče vzpostaviti povezavo z aplikacijo (geslo 123123, kot je dostavljeno).
Skenirajte QR kodo na navodilih za uporabo, aplikacija vas vodi skozi učni proces. Ko je povezava z aplikacijo vzpostavljena, se na zaslonu prikaže BLE+. Gumba MODE in SET sta zdaj zaklenjena.
Ponastavitev Bluetooth (možno brisanje spremenjenega gesla): Povezava z aplikacijo mora biti prekinjena. Istočasno pritisnite MODE in SET za 2 sekundi, na zaslonu utripa RES. Zdaj pritisnite SET za 2 sekundi, na zaslonu se prikaže bLE. Če potrdite z MODE, se izvede ponastavitev BLE, geslo se izbriše in stanje dostave se obnovi.
Nastavite časovnik z gumboma MODE in SET:
Nastavitev jezika: Po vsaki uporabi napajalne napetosti lahko jezik izberete v 10 sekundah z SET in potrdite z MODE. D = nemščina, GB = angleščina, F = francoščina, IT = italijanščina in ES = španščina. Nato se pojavi običajni prikaz: dan v tednu, čas, dan in mesec.
Hitro drsenje: V spodnjih nastavitvah se številke hitro pomikajo navzgor, če tipko enter pritisnete dlje. Spustite in znova držite, da spremenite smer.
Nastavitev časa: Pritisnite MODE in nato poiščite funkcijo UHR v PRG z SET in izberite z MODE. Pri S izberite uro z SET in potrdite z MODE. Nadaljujte na enak način z M za minuto.
Nastavitev datuma: Pritisnite MODE in nato poiščite funkcijo DAT v PRG z SET in izberite z MODE. Za J izberite leto z SET in potrdite z MODE. Nadaljujte na enak način za M za mesec in D za dan. MO (dan v tednu) utripa kot zadnja nastavitev v nizu. To lahko nastavite z SET in potrdite z MODE.
Druge nastavitve, kot so lokacija za astro funkcijo, ročni vklop ali izklop, menjava poletnega/zimskega časa, vklop ali izklop centralnega upravljanja, naključni način, zaklepanje tipk in vnos časovnih programov v skladu z navodili za uporabo.
Besedilo je strojno prevedeno.
