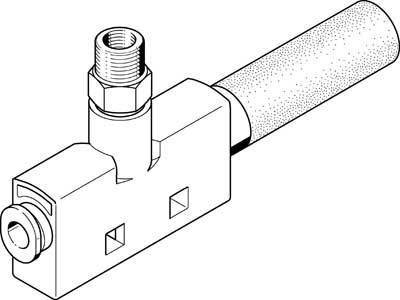

FESTO vakuumska sesalna šoba VN-14-H-T4-PQ2-VA5-RO2 547706 G 1/4 Nazivna širina (podrobnosti) 1.4 mm Material ohišja pla
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (87,99 € / Kos)
87,99 €
z DDV
Poudarki in podrobnosti
FESTO vakuumska sesalna šoba VN-14-H-T4-PQ2-VA5-RO2 547706 G 1/4 Nazivna širina (podrobnosti) 1.4 mm Material ohišja plastika Tesnilni material NBR
Tehnične specifikacije
- Izvedba dušilca zvoka: odprta Način pritrditve: z izvrtino z dodatki Čas prezračevanja pri nazivnem delovnem tlaku: 0,5 s Delovni tlak: 1 ... 8 barov obratovalni tlak za največji sesalni pretok: 5,1 bara delovni tlak za največji vakuum: 5 barov Delovni medij: stisnjen zrak v skladu z ISO 8573-1: 2010 [7: 4: 4] Položaj vgradnje: poljubno Karakteristike izmetalnika: visok vakuumski standard Opomba glede obratovalnega in krmilnega medija: delovanje z oljem ni mogoče Integrirana funkcija: Odprti dušilec zvoka Konstruktivna struktura: T-oblika Razred korozijske odpornosti CRC: 1 - nizka korozijska napetost Največji navor privijanja: 0,5 Nm Največji sesalni volumski pretok proti atmosferi: 51,6 l / min Največji vakuum: 0,88 Srednja temperatura: 0 ... 60 ° C Nazivni delovni tlak: 6 barov Nazivna širina Laval šoba: 1,4 mm Pnevmatski priključek 1: QS-6 Pnevmatski priključek 3: Odprt dušilec Teža izdelka: 42 g Mera mreže: 18 mm Raven zvočnega tlaka pri nominalnem delovnem tlaku: 69 dB ( A) Temperatura okolice: 0 ... 60 ° C Vakuumski priključek: G1 / 4 Material navojnega navoja: kovana aluminijeva zlitina Tesnilni material: NBR Material za ulov šobe: POM Material ohišja: ojačan s POM Material dušilca: litina iz aluminija POM PU pena Material šobe: kovana aluminijeva zlitina Material za vijačne priključke : Ponikljana medenina Opomba o materialu: Ne vsebuje bakra in PTFE. Snovi, ki vsebujejo PWIS, vsebujejo RoHS
- Obratovalni medij
Komprimirani zrak
- Vrsta izdelka
vakuumska sesalna šoba
- Material ohišja
plastika
- Priključek
G 1/4
- Obratovalni tlak (maks.)
8 bar
- Obratovalna temperatura
0 °C (min)
- Obratovalna temperatura (min.)
0 °C
- Proizv. št. delov
547706
- Obratovalni tlak (min.)
1 bar
- Tesnilni material
NBR
- Teža
42 g
- Območje temperature medija
0 do +60 °C
- Maks. temperatura medija
+60 °C
- Min. temperatura medija
0 °C
- Medij
stisnjen zrak
- Nazivna širina
1.4 mm
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
0 °C
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204430 FESTO vakuumska sesalna šoba VN-14-H-T4-PQ2-VA5-RO2 547706 G 1/4 Nazivna širina (podrobnosti) 1.4 mm Material ohišja pla
Opis
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
