Joy-it DSO-LCR500 osciloskop, generator signalov, preizkuševalec komponent 1 kHz - 100 kHz trikotni, pulzni, pravokotni,
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
154 kos - zaloga Nemčija
Število
Skupaj (75,99 € / Kos)
75,99 €
z DDV
Tehnične specifikacije
- SPECIFIKACIJE OSCILOSKOPA
- Hitrost vzorčenja: 10MS/s
- Analogna pasovna širina: 0 - 500 kHz
- Vhodni upor: 1 MΩ
- Sklop: AC / DC
- območje preskusne napetosti
- 1:1: 80 Vpp (- 40 V - 40 V)
- 10:1: 800 Vpp (-400 V-400 V)
- Vertikalna občutljivost: 10mV/div - 10V/div
- Horizontalni časovni razpon: 10 μs - 10 s
- Načini proženja Samodejno, Normalno, Posamezno
- Vrste sprožilcev Falling Edge, Rising Edge
- Merljive komponente
- hFE večji od 10, hFE manjši od 600
- faktor ojačenja (hFE),
- Napetost osnovnega oddajnika (Ube)
- povratni tok kolektor-emiter
- (Iceo, Ices)
- Zaščitna dioda prednji padec napetosti (Uf)
- Dioda
- padec napetosti naprej manj kot 5V,
- prehodna zmogljivost,
- povratni tok
- Zener diode
- 1-2-3: padec napetosti naprej,
- povratna napetost naprej
- Testno območje: 0,01 - 4,5 V
- KAA: vhodna napetost naprej
- smer blokiranja
- Testno območje: 0,01 - 24V
- tranzistorji z učinkom polja
- JFET: kapacitivnost vrat (Cg), odvodni tok (Id pri Vgs), padec napetosti naprej zaščitne diode (Uf)
- IGBT: odvodni tok (Id pri Vgs), padec napetosti naprej zaščitne diode (Uf)
- MOSFET: vklopna napetost (Vt), kapacitivnost vrat (Cg), upor odtok-izvor (Rds), padec napetosti naprej zaščitne diode (Uf)
- Silicijevi usmerniki in tiristorske triode
- vklopna napetost kl. 5 v
- Sprožilni tok vrat je majhen 6mA
- napetost vrat
- Kondenzatorji: kapacitivnost 25 pF - 100 mF, faktor disipacije (Vloss)
- Upori: 0,01Ω - 50MΩ
- Tuljave: 10uH - 1000uH
- Vrednost induktivnosti, enosmerni upor
- Baterije: vrednost napetosti 0,01 - 4,5 V, pozitivna in negativna polarnost
- Vhodna napetost: 0 - 16V
- GENERATOR SIGNALOV
- Sinusni val: 1 - 100 kHz, 0 - 3,3 V, 50 %
- Pravokotni val: 1 - 100 kHz, 3,3 V, 50 %
- Impulzni val: 1 - 100 kHz, 3,3 V, 0 - 100 %
- Trikotni val: 1 - 100 kHz, 0 - 3,3 V, 50 %
- Žagasto valovanje: 1 - 100 kHz, 0 - 3,3 V, 0 - 100 %
- Dodatne funkcije:
- Meritve DS18B20
- Meritve DHT11
- Infrardeče dekodiranje NEC protokol
- Prikaz uporabniške in podatkovne kode, infrardeči prikaz valov
- Testne funkcije: test kontinuitete, napetosti do 40 V
- Izhodna oblika signala
Sinusni val, kvadratni val, pulzni val, trikotni val, žagasti val
- Vrsta izdelka
osciloskop
- Frekvenčni razpon
1 kHz - 100 kHz
- Izhodna oblika signala
trikotni
pulzni
pravokotni
sinus
- Prikaz
LCD
delovni standardi (lastni)
- Mere
(Š x V) 85 mm x 103 mm
- Frekvenca (maks.)
100 kHz
- Frekvenca (min.)
1 kHz
- Širina
85 mm
- Višina
103 mm
- Napajanje
akumulator
USB
- Vrsta
DSO-LCR500
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2896522 Joy-it DSO-LCR500 osciloskop, generator signalov, preizkuševalec komponent 1 kHz - 100 kHz trikotni, pulzni, pravokotni,
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2896522 Joy-it DSO-LCR500 osciloskop, generator signalov, preizkuševalec komponent 1 kHz - 100 kHz trikotni, pulzni, pravokotni,
Opis
DSO-LCR500 združuje prednosti digitalnega osciloskopa in prednosti večnamenskega testerja komponent v kompaktnem in visokokakovostnem ohišju. Ambiciozni izumitelji lahko uporabljajo digitalni osciloskop za vrednotenje časovno odvisnih signalov, ne da bi se morali zateči k dragi merilni tehnologiji. Večfunkcijski tester komponent omogoča tudi hitro in samodejno prepoznavanje komponent. Poleg tega ima naš DSO-LCR500 dodatne uporabne funkcije, kot so generator signala, dekoder infrardečega signala in merjenje zener diod, senzorjev DS18B20 in senzorjev DHT11. Naprava je opremljena s 1500 mAh baterijo, ki se priročno polni preko USB-C. Vgrajeno, zložljivo stojalo še olajša upravljanje. Obsežen obseg dobave med drugim vključuje testne sonde SMD, testne sponke, sondo, krokodil kabel s sponkami in BNC adapter.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Funkcije
- digitalni osciloskop
- Preizuševalec komponent
- tester prevodnosti
- Signalni generator
- Merjenje zener diod
- Merjenje senzorjev DS18B20
- Meritve iz senzorjev DHT11
- Infrardeči dekoder
- Funkcija stojala Integrirano stojalo, ki ga je mogoče zložiti za 90°
- 1500 mAh litijeva baterija, polnilna preko USB-C

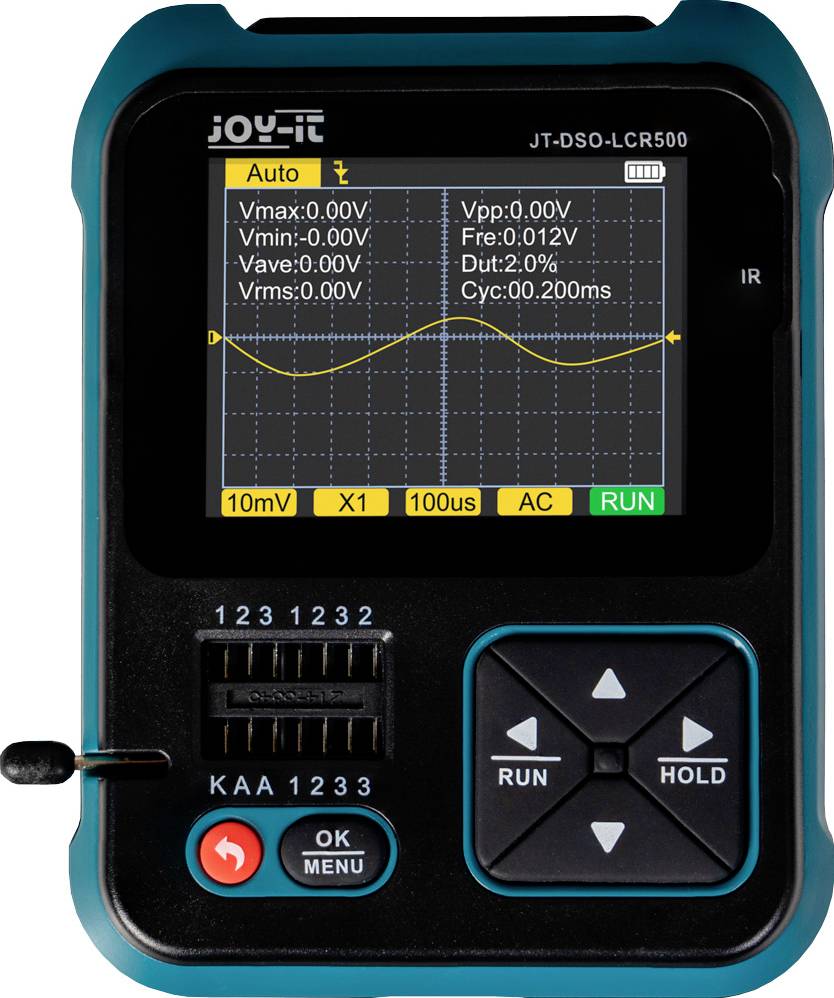

- 2,4" TFT barvni zaslon, LED osvetlitev ozadja, 320x240 slikovnih pik
- angleščina nemščina

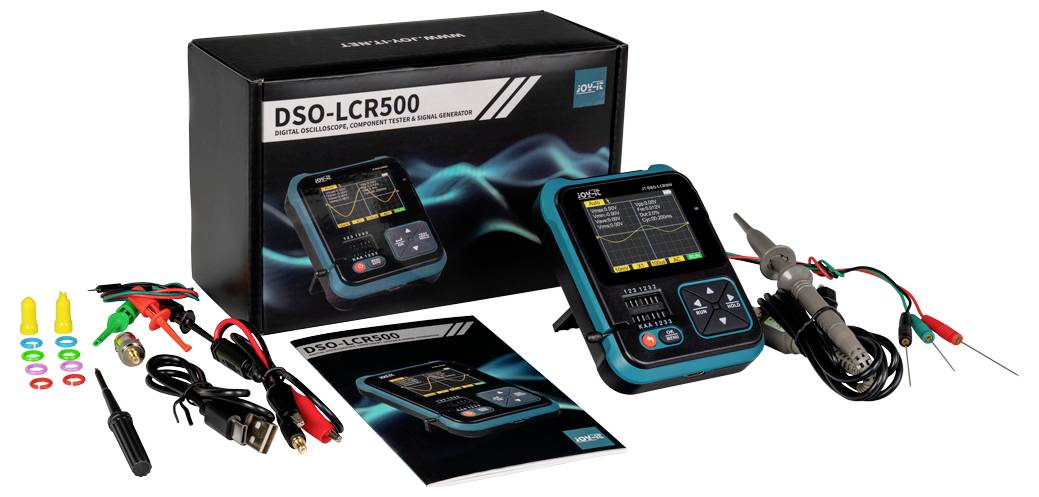

Obseg dostave
- Merilnik
- Navodila.
- kabel USB-C
- 3x testna sponka
- 3x SMD testne sonde
- sonda
- Kabel s krokodil sponkami
- BNC adapter
