Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5

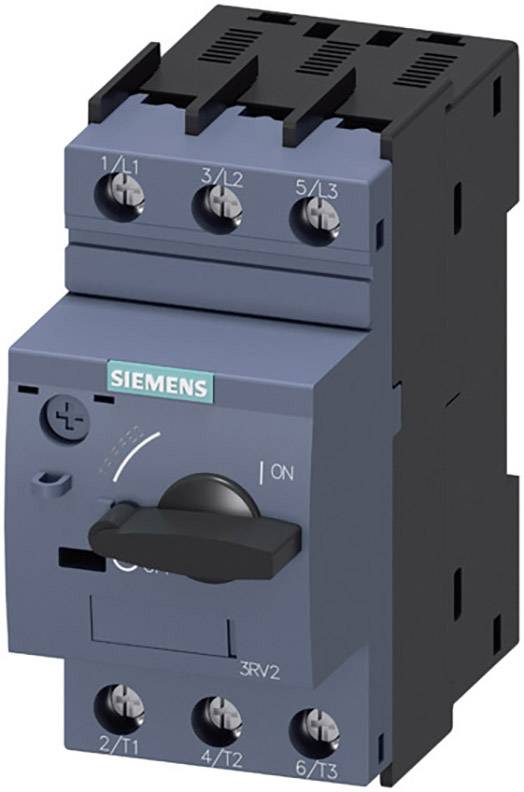

Črn in siv Siemensov odklopnik z vrtljivim stikalom na sprednji strani, ki se uporablja za krmiljenje električnih tokokrogov.

Slika je simbolična

Strojnica z odprtim elektro omarjem na levi strani in mokrim, deževnim oknom na desni. Stroji v ozadju komaj vidno nakazani.

Dodatna oprema za močnostne stikalnike prikazuje shematsko predstavitev z oštevilčenimi komponentami in povezovalnimi linijami.

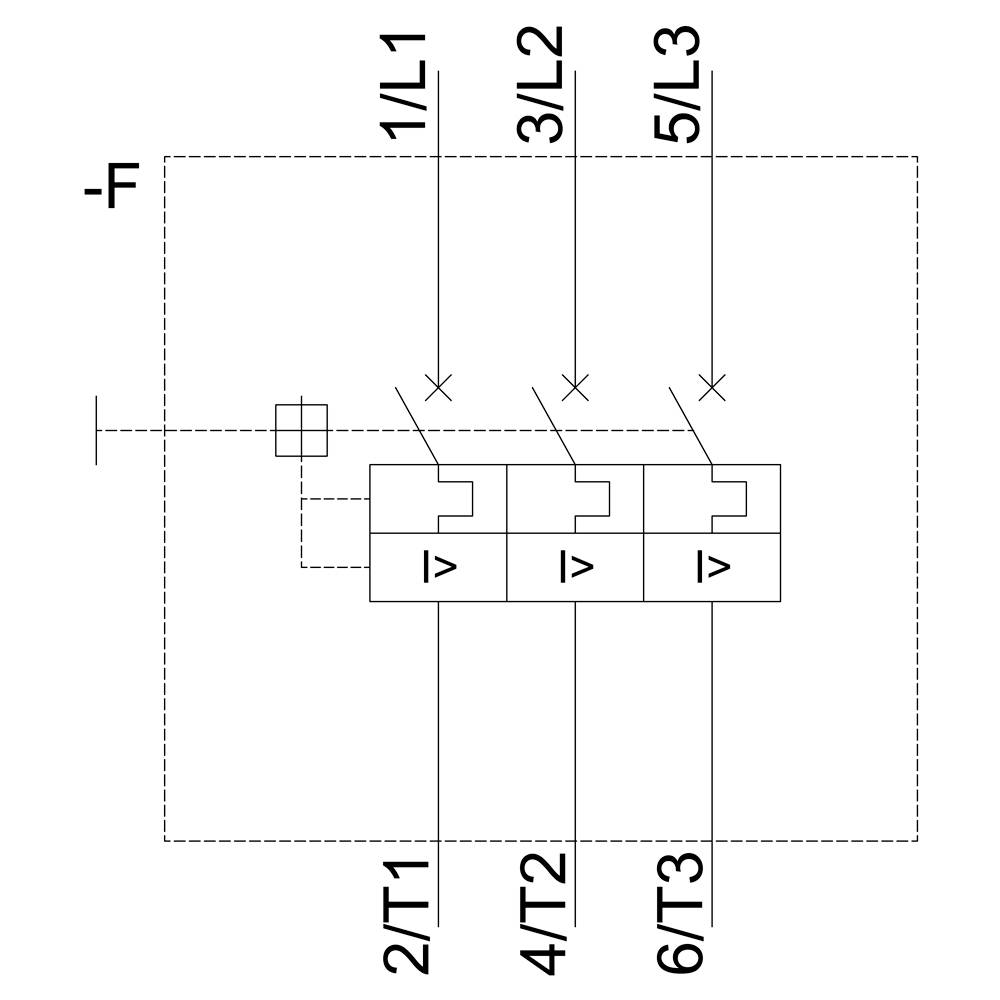

Shematski načrt trifaznega kontaktorja s tremi tuljavami. Vhodi so označeni z 1/L1, 3/L2, 5/L3, izhodi pa z 2/T1, 4/T2, 6/T3.

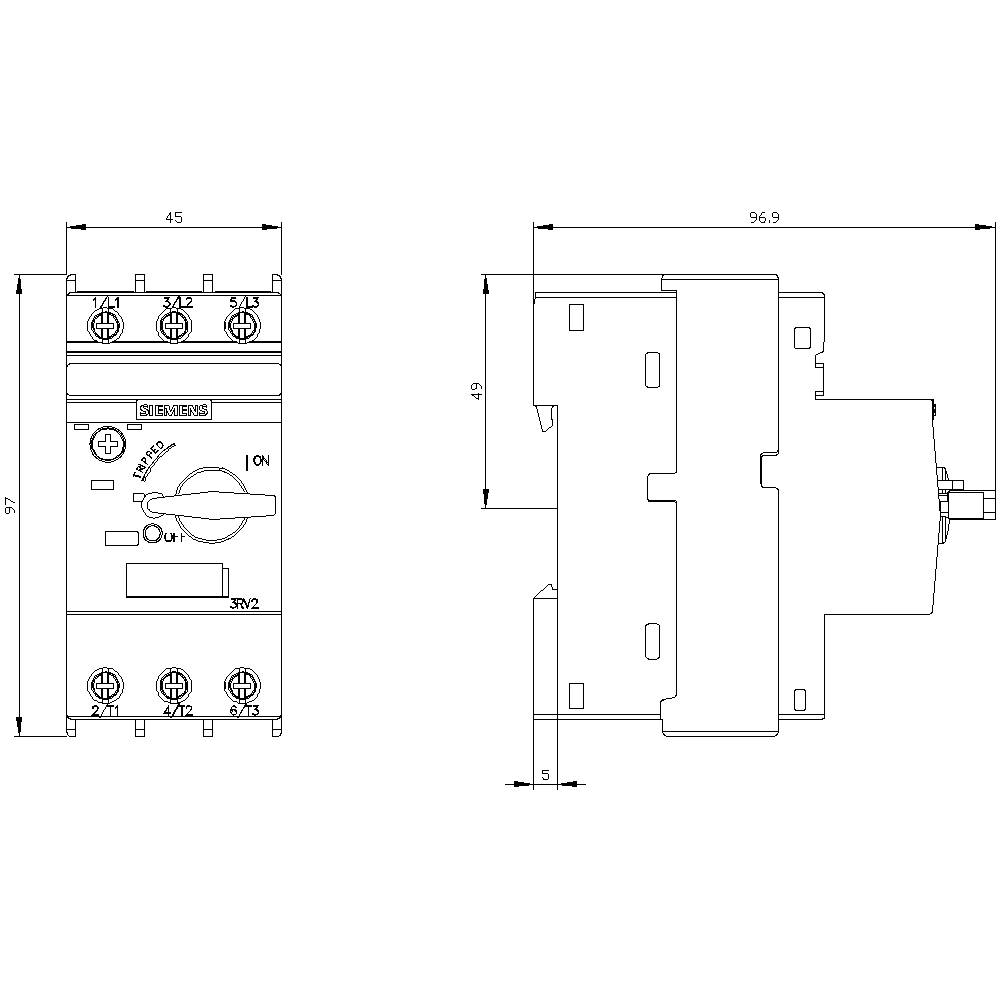

Tehnična risba električnega stikala s sprednjim in stranskim pogledom, mere 97 mm x 45 mm in globina 96,9 mm, označeni napisi in priključki.

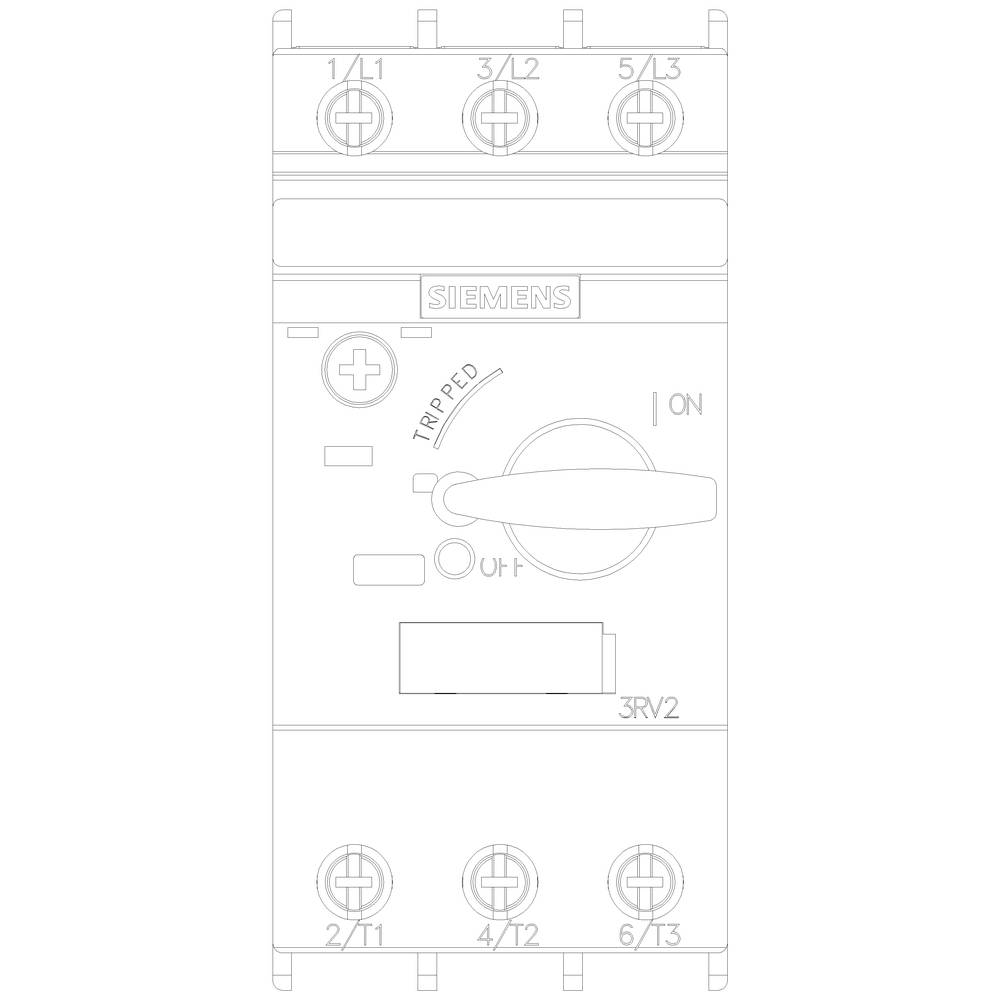

Slika Siemensovega močnostnega stikala v položaju 'VKLOP', z vidnimi električnimi priključki zgoraj in spodaj.

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

8 A

Priključek

vijačni

Vrsta

3RV2011-1HA10

Velikost

S00

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (87,99 € / Kos)

87,99 €

z DDV

Samo 9,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izvedba: za zaščito motorja
Izvedba niti: M3
Teža 345 g
Mehanska življenjska doba: 100000
Električna življenjska doba: 100000
Izolacijska napetost: 690 V
Odvajanje moči: 7 W
Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2011-1HA10

Velikost: S00

Nastavitveno območje toka (min.): 5.5 A

Nastavitveno območje toka (maks.): 8 A

Nastavitveno območje (tok): 5.5 - 8 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: din-letev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključek: vijačni

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 97 mm

Mere: (Š x V x G) 45 x 97 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Teža: 0.35

: 45

: 97 mm

: 97 mm

: 3 kW

: FALSE

: 8 A

: FALSE

: 3

: 690-690 V

: 5.5-8 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: ni pomembno

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431117

Priporočeni izdelki

8 A

5.5 A

Močnostno stikalo 1 kos Siemens 3RV2011-4AA10 3 zapiralni, nastavitev (tok): 10 - 16 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1430992

16 A

10 A

Močnostno stikalo 1 kos Siemens 3RV2011-1EA10 3 zapiralni, nastavitev (tok): 2.8 - 4 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431007

4 A

2.8 A

Močnostno stikalo 1 kos Siemens 3RV2011-1AA10 3 zapiralni, nastavitev (tok): 1.1 - 1.6 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431018

1.6 A

1.1 A

Močnostno stikalo 1 kos Siemens 3RV2011-0JA10 3 zapiralni, nastavitev (tok): 0.7 - 1 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431046

1 A

0.7 A

Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431100

2 A

1.4 A

Močnostno stikalo 1 kos Siemens 3RV2011-1DA10 3 zapiralni, nastavitev (tok): 2.2 - 3.2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431121

3.2 A

2.2 A

Močnostno stikalo 1 kos Siemens 3RV2011-0GA10 3 zapiralni, nastavitev (tok): 0.45 - 0.63 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431130

0.63 A

0.45 A

Močnostno stikalo 1 kos Siemens 3RV2011-0KA10 3 zapiralni, nastavitev (tok): 0.9 - 1.25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431131

1.25 A

0.9 A

Močnostno stikalo 1 kos Siemens 3RV2011-1GA10 3 zapiralni, nastavitev (tok): 4.5 - 6.3 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431132

6.3 A

4.5 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1431117 Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1431117 Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V

Opis

Odklopnik velikosti S00 za zaščito motorja, RAZRED 10 Sprožitev A 5,5...8 A Sprožitev N 104 A Vijačna priključek Standardna preklopna zmogljivost Odklopnik SIRIUS 3RV2 za zaščito motorja za varen izklop v primeru kratkega stika in zaščito bremena in sistema pred preobremenitvijo ter za varen odklop sistema od omrežja.
Kompaktna in podnebno odporna odklopnika so zaradi nizkega odvajanja toplote optimizirana za uporabo v napajalnih vodnikih in seveda tudi za motorje IE3/IE4. Svetovne odobritve (npr. IEC in UL/CSA) in uporaba v potencialno eksplozivnih atmosferah (ATEX ali IEC Ex) so samoumevne.
Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitvenega releja), zaščito sistema, zaščito kratkega stika zaganjalnikov, zaščito transformatorjev, kot glavna in zasilna stikala za izklop ter za uporabo v IT omrežjih. Na voljo so z vijačnimi ali vzmetnimi sponkami za hitro, vzdrževalno in vibracijam odporno priključitev, opcijsko pa tudi z vgrajenim pomožnim stikalom.
Celovita ponudba dodatne opreme, kot so pomožna stikala, pomožni sprožniki, signalna stikala itd., je standardizirana za vse velikosti. Uporaba različnih možnosti napajanja, kot je na primer pripadajoči napajalni sistem SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga.
Odklopniki 3RV2 nadomeščajo preizkušeno serijo 3RV1.
Preprost, učinkovit, vedno posodobljen – modularni sistem SIRIUS.

Besedilo je strojno prevedeno.

Obseg dostave

Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm
