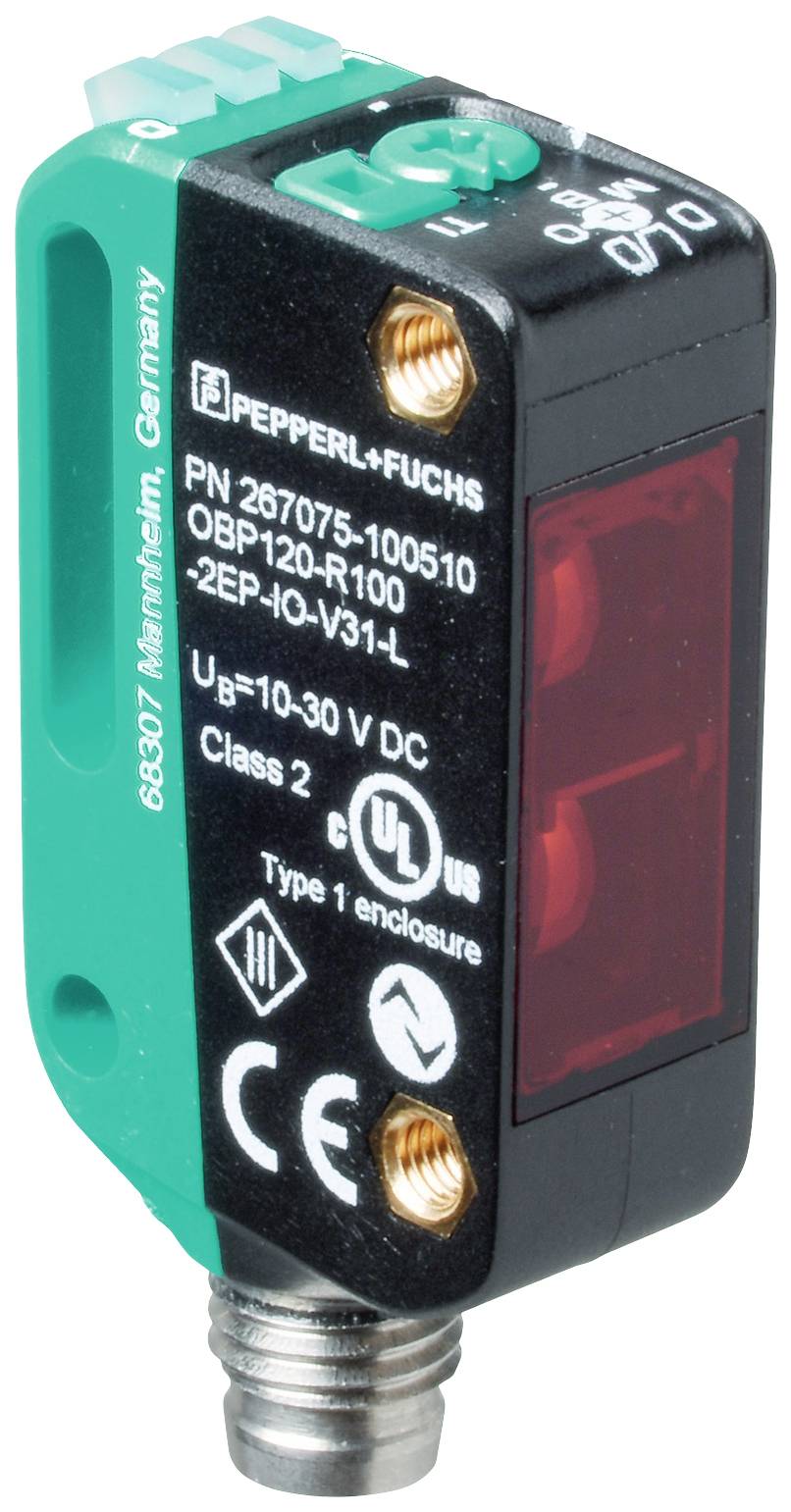

Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L senzor za oznake sprožilcev 1 kos (D x Š x V) 21.5 x 11 x 44.5 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor za oznake sprožilcev
Min. obratovalna napetost
10 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
OBP120-R100-2EP-IO-V31-L
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Število
Skupaj (415,00 € / Kos)
415,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
senzor za oznake sprožilcev
- Vrsta
OBP120-R100-2EP-IO-V31-L
- Vsebina
1 kos
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Preklopna napetost (maks.)
30 V/DC
- Preklopni tok maks.
100 mA
- Priključek
M8 vtič
IP67
IP69
IP69K (v vgrajenem stanju)
- Dolžina
21.5 mm
- Širina
11 mm
- Višina
44.5 mm
- Mere
(D x Š x V) 21.5 x 11 x 44.5 mm
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L senzor za oznake sprožilcev 1 kos (D x Š x V) 21.5 x 11 x 44.5 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L senzor za oznake sprožilcev 1 kos (D x Š x V) 21.5 x 11 x 44.5 mm
Opis
Območje zaznavanja: 25 ... 120 mm, optična ločljivost: znak sprožitve [črna, 6 %] širina 1 mm na beli podlagi [bela, 90 %]; Kontrastna razlika najmanj 50 %, oddajnik svetlobe: laserska dioda, vrsta svetlobe: rdeča, izmenična svetloba, izhod signala: 2 potisno-vlečna izhoda, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen proti prenapetosti, vrsta vmesnika: IO-Link (prek C/Q = nožica 4), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: C/Q - Pin4: NPN NO kontakt / preklapljanje luči, PNP NC kontakt / temno preklapljanje, IO-Link /Q - Pin2: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / preklapljanje luči, povezava: naprava konektor M8 x 1, 4-polni, temperatura okolja: -40 ... 60 °C (-40 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Razpon zaznavanja: 25 ... 120 mm
- Območje nastavitve: 25 ... 120 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: laserska dioda
- Vrsta luči: rdeča, izmenična luč
- Laserske lastnosti
- Opomba: LASERSKA SVETLOBA, NE GLEJTE V ŽAREK
- Laserski razred: 1
- Valovna dolžina: 680nm
- Divergenca žarka:> 5 mrad d63< 1 mm v območju 50 mm ... 250 mm
- Trajanje impulza: 1,6 µs
- Hitrost osveževanja: približno 28,5 kHz
- Največja impulzna energija: 10,4 nJ
- Optična ločljivost: oznaka sprožilca [črna, 6 %] širina 1 mm na belem ozadju [bela, 90 %]; Kontrastna razlika najmanj 50 %
- Premer svetlobne točke:< 1 mm na razdalji 60 mm
- Odpiralni kot: približno 0,3°
- Meja tuje svetlobe: EN 60947-5-2: 40000 luksov
- Teach-In: statično in dinamično učenje
- Funkcionalne varnostne značilnosti
- MTTF tj : 560 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
- Kontrole: Gumb za učenje
- Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
- električni podatki
- Nazivna delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 20 mA pri napajalni napetosti 24 V
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Različica IO-Link: 1.1
- Profil naprave: pametni senzor
- ID naprave: 0x110C01 (1117185)
- Hitrost prenosa: COM2 (38,4 kbps)
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno odprt/preklop luči, PNP normalno zaprt/temno preklapljanje, IO-Link | /Q - Pin2: NPN normalno zaprt / temno preklapljanje, PNP normalno odprt / svetlobno preklapljanje
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 3300 Hz
- Odzivni čas: 125 µs
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Laserska varnost: EN 60825-1:2014
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- razred zaščite
- Nazivna izolacijska napetost: 30 V
- Nazivna impulzna vzdržljivost napetosti: 800 V
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Odobritev FDA: IEC 60825-1:2007 Skladno z 21 CFR 1040.10 in 1040.11, razen za odstopanja v skladu z obvestilom o laserju št. 50, z dne 24. junija 2007
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140°F) |
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Širina ohišja: 11 mm
- Višina ohišja: 44,5 mm
- Globina ohišja: 21,5 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: konektor naprave M8 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 10 g
