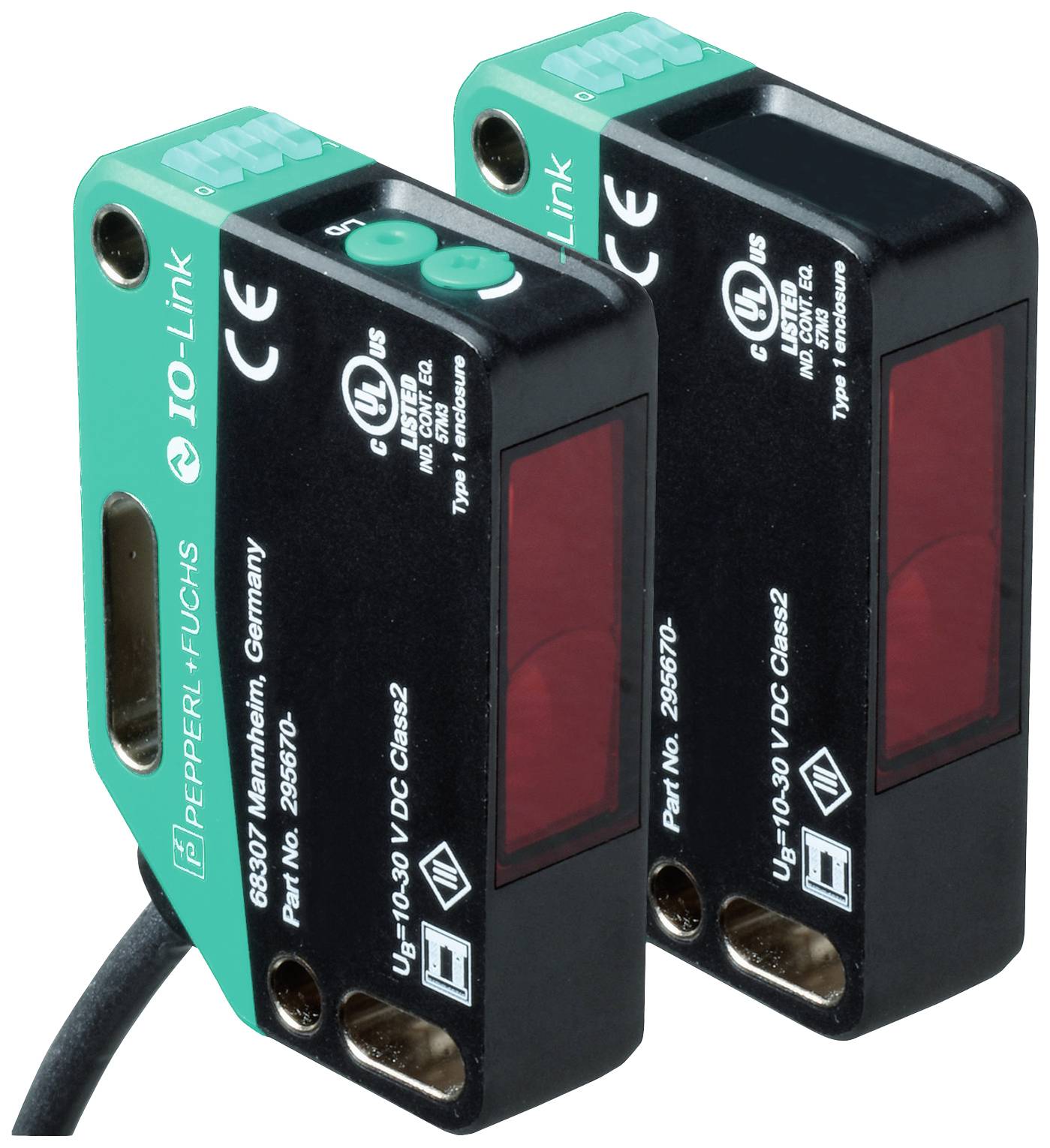

Pepperl+Fuchs enosmerna fotocelica OBE25M-R201-SEP-IO-0,3M-V3 301104 stikalo (svetloba-vklop/tema-vklop), nočno preklapl
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
enosmerna fotocelica
Funkcije
stikalo (svetloba-vklop/tema-vklop)
nočno preklapljanje
dnevno preklapljanje
Maks. obratovalna napetost
30 V/DC
Priključek
M8
Vrsta
OBE25M-R201-SEP-IO-0,3M-V3
Podatkovni list izdelka (PDF)
Število
Skupaj (285,00 € / Kos)
285,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
enosmerna fotocelica
- Vrsta
OBE25M-R201-SEP-IO-0,3M-V3
- Funkcije
stikalo (svetloba-vklop/tema-vklop)
nočno preklapljanje
dnevno preklapljanje
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
0.5 ms
- Kontakt
antivalentno
- Izhod
NPN, zapiralni
PNP, odpiralni
- Preklopna frekvenca
1000 Hz
- Priključek
M8
- Dolžina kabla
0.3 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
33 m
- Značilnosti
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Višina
61.7 mm
- Globina
41.7 mm
- Mere
(Š x V x G) 15 x 61.7 x 41.7 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629310 Pepperl+Fuchs enosmerna fotocelica OBE25M-R201-SEP-IO-0,3M-V3 301104 stikalo (svetloba-vklop/tema-vklop), nočno preklapl
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629310 Pepperl+Fuchs enosmerna fotocelica OBE25M-R201-SEP-IO-0,3M-V3 301104 stikalo (svetloba-vklop/tema-vklop), nočno preklapl
Opis
Območje delovanja: 0 ... 25 m, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, signalni izhod: 1 potisni-vlečni izhod, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C /Q = nožica 4), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: C/Q - Pin4: NPN NO kontakt / temno preklapljanje, PNP NC kontakt / svetlobno preklapljanje, IO-Link, priključek: fiksni kabel 300 mm z vtičem M8 x 1, 3-polni, delovna napetost: 10 . .. 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- posamezne komponente
- Oddajnik: OBE25M-R201-S-IO-0,3M-V3
- Sprejemnik: OBE25M-R201-EP-IO-0,3M-V3
- Splošni podatki
- Območje delovanja: 0 ... 25 m
- Mejni doseg: 33 m
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Identifikacija rizične skupine LED: prosta skupina
- Pomoč pri poravnavi: LED rdeča (v optiki sprejemnika) | stalno sveti, ko je žarek prekinjen, | utripa, ko je dosežena preklopna točka, | izklopi, ko je dosežena funkcionalna rezerva
- Premer svetlobne točke: približno 850 mm na razdalji 25 m
- Kot odpiranja: približno 2 °
- Meja tuje svetlobe: EN 60947-5-2: 40000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 462 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 60%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | Utripanje s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izključeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
- Kontrole: Sprejemnik: preklop svetlo/temno
- Kontrole: Sprejemnik: nastavitev občutljivosti
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- Tok brez obremenitve: Oddajnik: ≤ 15 mA | Sprejemnik: ≤ 15 mA pri 24 V delovni napetosti
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Profil naprave: Identifikacija in diagnoza | Pametni senzor: | Sprejemnik: Tip 2.4 | Kanal: -
- Hitrost prenosa: COM2 (38,4 kbps)
- Različica IO-Link: 1.1
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Pošiljatelj: | Vnos podatkov procesa: 0 bitov | Izhod podatkov procesa: 1 bit | Sprejemnik: | Vnos podatkov procesa: 2 bita | Izhod podatkov procesa: 2 bita
- Podpora za način SIO: da
- ID naprave: Pošiljatelj: 0x111411 (1119249) | Sprejemnik: 0x111311 (1118993)
- Združljiva vrsta glavnih vrat: A
- Vhod
- Testni vhod: izklop oddajnika pri +U B Izhod
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno odprt / temno preklapljanje, PNP normalno zaprto / svetlobno preklapljanje, IO-Link
- Signalni izhod: 1 potisni-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1000 Hz
- Odzivni čas: 0,5ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 61,7 mm
- Globina ohišja: 41,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 300 mm s konektorjem M8 x 1, 3-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: Oddajnik: približno 51 g Sprejemnik: približno 51 g
- Dolžina kabla 0,3 m
