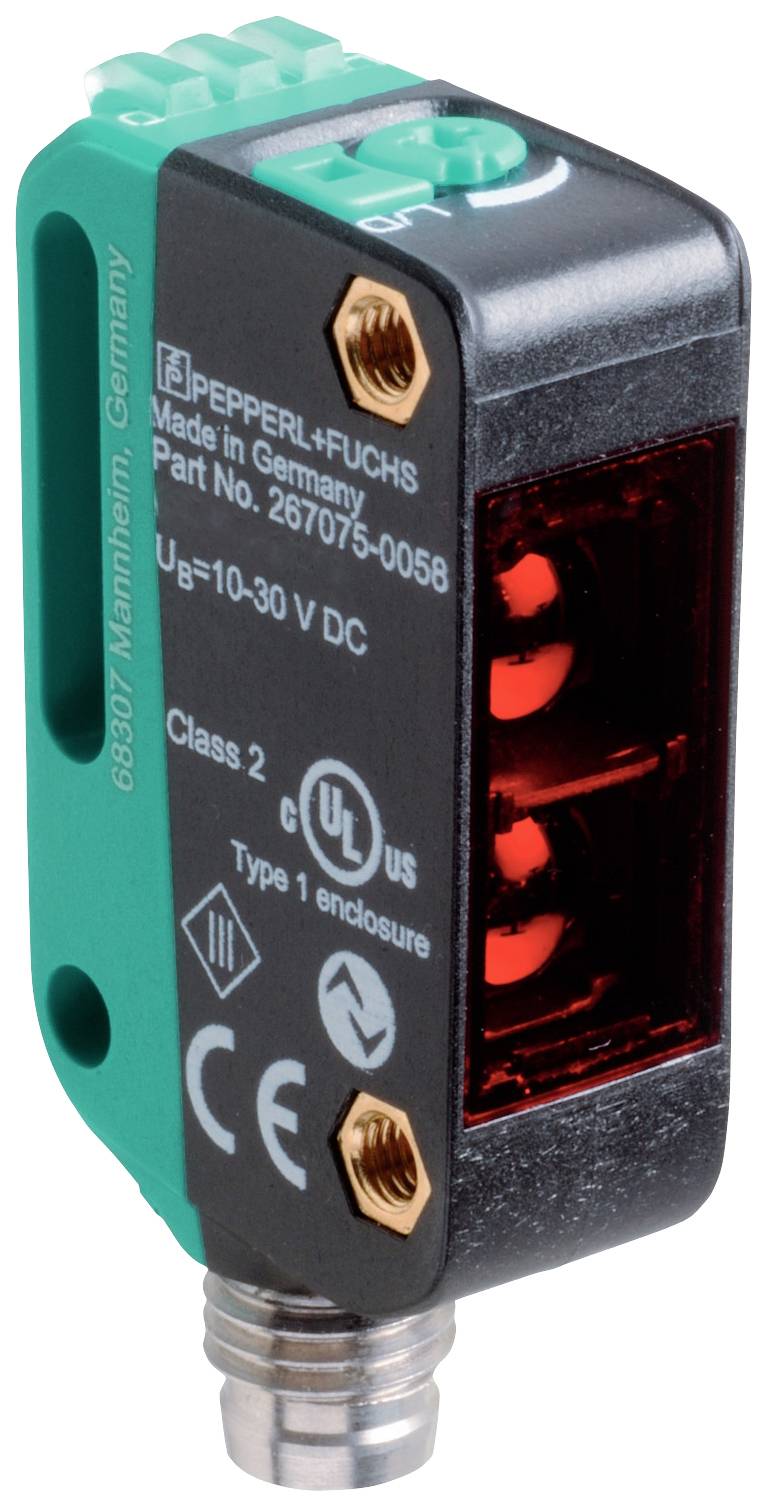

Pepperl+Fuchs odbojni fotoelektrični senzor OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 stikalo (svetloba-vklop/tema-vk
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojni fotoelektrični senzor
Funkcije
stikalo (svetloba-vklop/tema-vklop)
Maks. obratovalna napetost
30 V/DC
Priključek
M8, 4 -polni
Vrsta
OBR7000-R100-2EP1-IO-V31-1R-IR
Podatkovni list izdelka (PDF)
Število
Skupaj (129,99 € / Kos)
129,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojni fotoelektrični senzor
- Vrsta
OBR7000-R100-2EP1-IO-V31-1R-IR
- Funkcije
stikalo (svetloba-vklop/tema-vklop)
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
0.5 ms
- Izhod
npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
1000 Hz
- Priključek
M8, 4 -polni
- Material ohišja
polikarbonat
- Vrsta oddajnika
LED infrardeča
- Valovna dolžina
850 nm
8.5 m
- Značilnosti
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Višina
44.5 mm
- Globina
21.5 mm
- Mere
(Š x V x G) 11 x 44.5 x 21.5 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629051 Pepperl+Fuchs odbojni fotoelektrični senzor OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 stikalo (svetloba-vklop/tema-vk
Opis
Območje delovanja: 0 ... 7 m, oddajnik svetlobe: LED, vrsta svetlobe: infrardeča, izmenična svetloba 850 nm, izhod signala: 2 potisno-vlečna izhoda, zaščiten pred kratkim stikom, zaščiten pred obratno polarnostjo, zaščiten pred prenapetostjo, vrsta vmesnika: IO-Link (prek C /Q = nožica 4), vrsta preklopa: tip preklopa senzorja je preklopljiv. Stanje dostave je: C/Q - BK: NPN NC kontakt / preklapljanje luči, PNP NO kontakt / temno preklapljanje, IO-Link /Q - WH: NPN NO kontakt / temno preklapljanje, PNP NC kontakt / preklop luči, povezava: naprava konektor M8 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Območje delovanja: 0 ... Do 7 m
- Razdalja reflektorja: 0,03 ... Do 7 m
- Mejni domet: 8,5 m
- Referenčni objekt: Reflektor H85-2
- Oddajnik svetlobe: LED
- Vrsta svetlobe: infrardeča, izmenična svetloba 850 nm
- Identifikacija rizične skupine LED: prosta skupina
- Polarizacijski filter: št
- Premer svetlobne točke: približno 100 mm na razdalji 1 m
- Kot odpiranja: 5,4°
- Omejitev svetlobe okolice: EN 60947-5-2
- Funkcionalne varnostne značilnosti
- MTTF tj : 724 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izklopljeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
- Kontrole: preklop svetlo/temno
- Kontrole: Nastavitev občutljivosti
- Prikaz parametrov: Komunikacija IO-Link: LED zelena kratkotrajni izklop (1 Hz)
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Različica IO-Link: 1.1
- ID naprave: 0x110214 (1114644)
- Hitrost prenosa: COM2 (38,4 kbps)
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - BK: NPN NC kontakt / preklapljanje luči, PNP NO kontakt / temno preklapljanje, IO-Link | /Q - WH: NPN NO kontakt / temno preklapljanje, PNP NC kontakt / svetlobno preklapljanje
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1000 Hz
- Odzivni čas: 0,5ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140°F) |
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 11 mm
- Višina ohišja: 44,5 mm
- Globina ohišja: 21,5 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: konektor naprave M8 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 10 g
