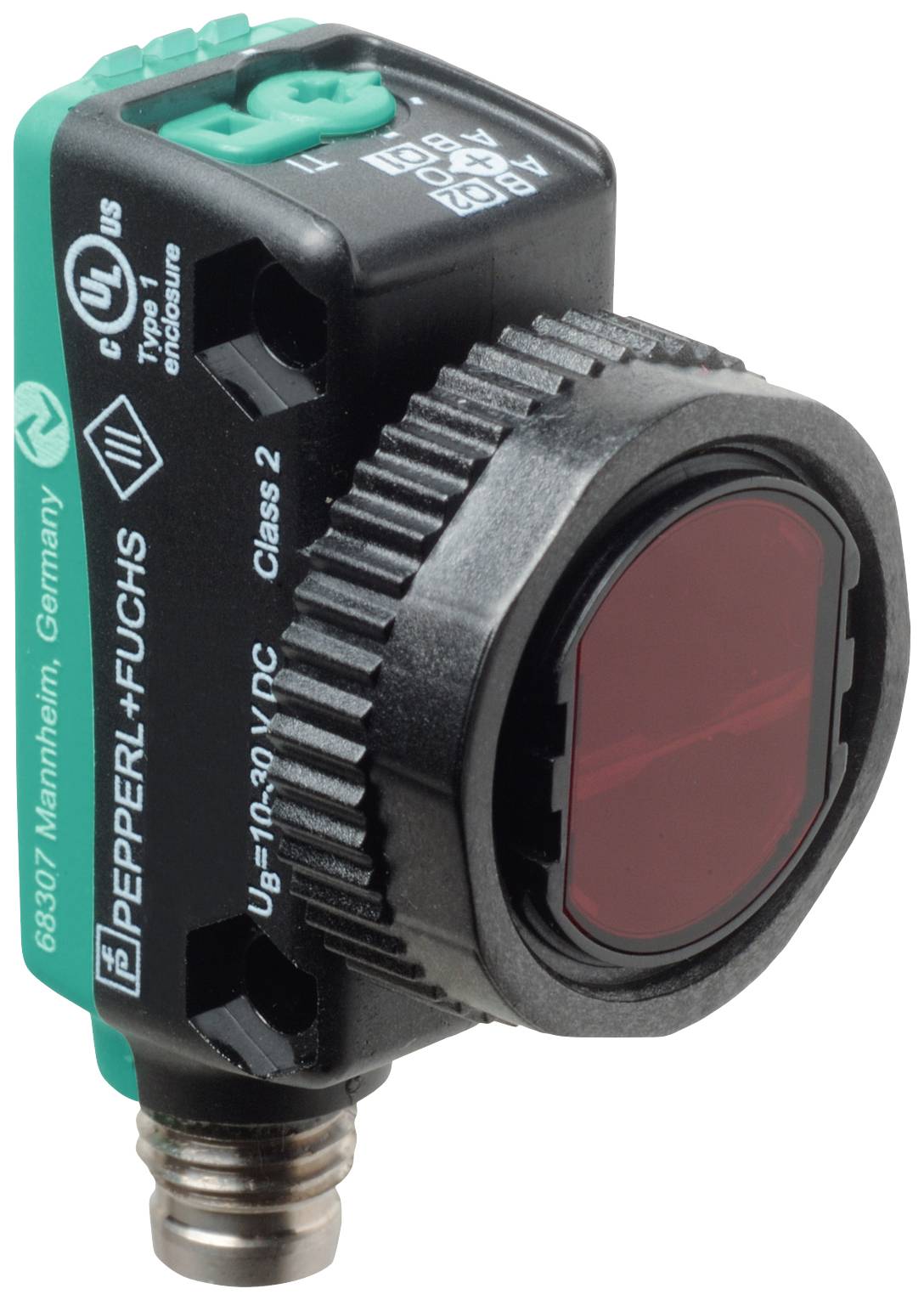

Pepperl+Fuchs OMT120-R103-EP-IO-V3-L senzor razdalje 1 kos Domet (maks. na prostem): 120 mm (D x Š x V) 26.7 x 15 x 43.9
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor razdalje
Min. obratovalna napetost
10 V/DC
Maks. obratovalna napetost
30 V/DC
Maks. domet
120 mm
Vrsta
OMT120-R103-EP-IO-V3-L
Podatkovni list izdelka (PDF)
Število
Skupaj (555,00 € / Kos)
555,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
senzor razdalje
- Vrsta
OMT120-R103-EP-IO-V3-L
- Vsebina
1 kos
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Preklopna napetost (maks.)
30 V/DC
- Preklopni tok maks.
100 mA
- Vrsta oddajnika
laserska dioda
- Premer žarka
3 mm
- Razred laserja
1
- Izhod
PNP
NPN
- Ločljivost
0.1 mm
- Min. razpon (na prostem)
40 mm
120 mm
- Toleranca ±
1 %
IP67
IP69
IP69K (v vgrajenem stanju)
- Min. temperatura
10 °C
- Maks. temperatura
60 °C
- Dolžina
26.7 mm
- Širina
15 mm
- Višina
43.9 mm
- Mere
(D x Š x V) 26.7 x 15 x 43.9 mm
- Vrsta navoja
M8 x 1
- Proizv. št. delov
267075-100393
- Število polov
3
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L senzor razdalje 1 kos Domet (maks. na prostem): 120 mm (D x Š x V) 26.7 x 15 x 43.9
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L senzor razdalje 1 kos Domet (maks. na prostem): 120 mm (D x Š x V) 26.7 x 15 x 43.9
Opis
Oddajnik svetlobe: laserska dioda, vrsta svetlobe: rdeča, izmenična svetloba, signalni izhod: 1 potisni-vlečni izhod, odporen proti kratkemu stiku, zaščiten pred obratno polariteto, odporen proti prenapetosti, vrsta vmesnika: IO-Link (prek C/Q = pin 4), vrsta vezja: dobavno stanje je: C/Q - pin4: NPN normalno odprt kontakt, PNP NC kontakt, IO-Link, povezava: konektor naprave M8 x 1, 3-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: 10 ... 60 °C (50 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Merilno območje: 40 ... 120 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: laserska dioda
- Vrsta luči: rdeča, izmenična luč
- Laserske lastnosti
- Opomba: LASERSKA SVETLOBA, NE GLEJTE V ŽAREK
- Laserski razred: 1
- Valovna dolžina: 680nm
- Divergenca žarka:> 5 mrad d63 d63< 1 mm v območju 50 mm ... 250 mm
- Trajanje impulza: 3 µs
- Hitrost ponavljanja: približno 3 kHz
- Največja impulzna energija: 15,2 nJ
- Kotni odklon: največ +/- 1,5°
- Premer svetlobne točke: približno 3 mm na razdalji 120 mm
- Kot odpiranja: približno 2 °
- Meja tuje svetlobe: EN 60947-5-2: 30000 luksov
- Ločljivost: 0,1 mm
- Funkcionalne varnostne značilnosti
- MTTF tj : 560 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: statično vklopljen - stikalni izhod aktiven statično izklopljen - stikalni izhod neaktiven
- Kontrole: Gumb za učenje
- Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Profil naprave: pametni senzor
- Hitrost prenosa: COM2 (38,4 kbps)
- Različica IO-Link: 1.1
- Minimalni čas cikla: 3 ms
- Širina podatkov procesa: vnos podatkov procesa 3 bajte Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- ID naprave: 0x11090A (1116426)
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Vrsta vezja: Stanje dostave je: | C/Q - Pin4: NPN normalno odprt, PNP normalno zaprt, IO-Link |
- Signalni izhod: 1 potisni-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Odzivni čas: 2 ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Laserska varnost: EN 60825-1:2014
- Natančnost merjenja
- Temperaturni zamik: 0,05 %/K
- Čas ogrevanja ob zagonu je 5 min.
- Ponovljivost: ≤ 1%
- Napaka linearnosti: ± 1%
- Odobritve in certifikati
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Odobritev FDA: IEC 60825-1:2007 Skladno z 21 CFR 1040.10 in 1040.11, razen za odstopanja v skladu z obvestilom o laserju št. 50, z dne 24. junija 2007
- Okoljske razmere
- Temperatura okolja: 10 ... 60 °C (50 ... 140°F) |
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 43,9 mm
- Globina ohišja: 26,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: konektor naprave M8 x 1, 3-pin
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 12 g
