Phoenix Contact 2803153 CN-UB-70DC-6-SB prenapetostna zaščitna naprava Prenapetostna zaščita za: n (koaksialni) 10 kA Pi

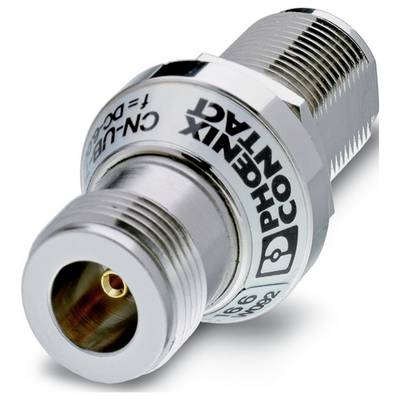

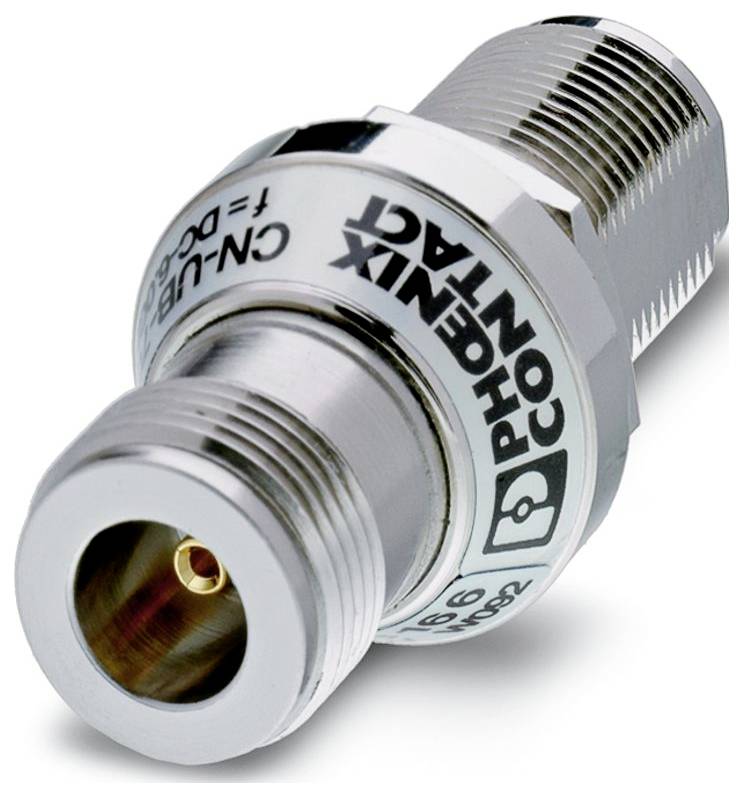

'Detajlni pogled na kovinski koaksialni kabelski priključek z navojem na koncu, z oznakami izdelka družbe Phoenix Contact.'

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava čet, 1.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (144,99 € / Kos)

144,99 €

z DDV

Na voljo samo 1 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

IEC preskusni razred: C2; C3; D1
Zasnova: Vmesni vtič
Sporočilo o napaki prenapetostne zaščite: ni
Vrsta povezave: N-konektor 50 Ω
Navor privijanja: 1,4 Nm ... 1,7 Nm (N-spojna matica)
Širina: 24 mm
Višina: 24 mm
Globina: 50 mm
Barva: nikljeva
Material ohišja: medenina (CuZn)
Mehanski podatki: Mehanski podatki
Odprta stranska stena: Ne
Smer delovanja: Vodnik-zaščita/ozemljitev
Največja trajna napetost UC: 70 V DC; 50 V AC
Nazivni tok: 10 A
Obratovalni tok IC pri UC: ≤ 1 µA
Nazivni impulzni tok praznjenja In (8/20) µs: 5 kA
Impulzni razelektritveni tok Iimp (10/350) µs: 1 kA
Omejitev izhodne napetosti pri 1 kV/µs (vodnik-zemlja) statična: ≤ 650 V
Stopnja zaščite Up (žica-ozemljitev): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Kapacitivnost (vodnik-zemlja): tipično 1,5 pF
Zmogljivost prenapetostnega toka (vodnik-zemlja): C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
Okoljski pogoji: Okoljski pogoji
Zaščitni razred: IP68; IP68
Temperatura okolice (delovanje): -40 °C ... 90 ℃
Standardi/predpisi: IEC 61643-21
Opomba: 2000
Vrsta montaže: Vtični priključek, specifičen za priključek
Preskusni tok strele (10/350) µs, temenski tok Iimp: 1 kA
Nazivni impulzni tok razelektritve In (8/20) µs (žica-ozemljitev): 5 kA
Impulzni tok praznjenja Iimp (10/350) µs (žica-ozemljitev): 1 kA
Omejitev izhodne napetosti pri konici 1 kV/µs (od žice do ozemljitve): ≤ 650 V
Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
Razdalje in lezenje: Razdalje in lezenje
Splošno: Splošno
Vstavljena izguba aE, asimetrična: 0,1 dB (≤ 6 GHz)
Material površine ohišja: Ni
Največji praznilni tok Imax (8/20) µs (žica-ozemljitev): 10 kA
Največja trajna napetost UC (vodnik-zemlja): 70 V DC; 50 V AC
Odzivni čas tA (žični oklop): ≤ 100 ns
Standardi Specifikacija Informacijska tehnologija: Standardi Specifikacija Informacijska tehnologija
Razred zahtev VDE: C2; C3; D1
Material tesnila: Silikon
Material notranjega prevodnika: BeCu
Material površine notranjega prevodnika: zlato
Material izolacijskega telesa: PTFE
Nazivni impulzni tok praznjenja In (8/20) µs (vodnik-oklop): 5 kA
Največji odvodni tok Imax (8/20) µs (vodnik-oklop): 10 kA
Nazivni impulzni tok Ian (10/1000)µs (vodnik-oklop): 100 A
Omejitev izhodne napetosti pri konici 1 kV/µs (žični oklop): ≤ 650 V
Stopnja zaščite Up (žilni ščit): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Mejna frekvenca fg (3 dB), asimetrična (zaščita) v sistemu 50 Ω:> 6 GHz
Frekvenčno območje: 0 Hz ... 6 GHz
Razmerje stoječih valov (VSWR) v sistemu s 50 Ω: tipično 1,15 (≤ 6 GHz)
Dovoljena RF moč Pmax pri VSWR=xx (50-ohmski sistem): 30 W (VSWR = 1,15)
Asimetrična kapacitivnost (zaščita): tipično 1,5 pF
Omejitev izhodne napetosti pri 1 kV/µs (žični oklop) statična: ≤ 650 V
Zmogljivost prenapetostnega toka (zaščita jedra): C2 - 10 kV/5 kA; C3 - 100 A; D1 - 1 kA
Nazivni izmenični tok (zaščita jedra): 5 A - 1 s

Vrsta izdelka: prenapetostna zaščitna naprava

Prenapetostna zaščita za: n (koaksialni)

Odvodni tok: 10 kA

Izvedba: Vmesni vtič

: IP68

Proizv. št. delov: 2803153

Mere: (D x Š x V) 50 x 24 x 24 mm

Dolžina: 50 mm

Širina: 24 mm

Višina: 24 mm

Globina: 50 mm

Vsebina: 1 kos

Vrsta embalaže: Piece

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB prenapetostna zaščitna naprava Prenapetostna zaščita za: n (koaksialni) 10 kA Pi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB prenapetostna zaščitna naprava Prenapetostna zaščita za: n (koaksialni) 10 kA Pi

Opis

Vmesni konektor z zaščito pred prenapetostjo za koaksialne signalne vmesnike. Priključek: N-konektor moški-ženski konektor

Besedilo je strojno prevedeno.
