VOLTCRAFT DSA-3100 ročni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit slušalka, funkcije multimetra, spektralni a
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
173 kos - zaloga Nemčija
Število
Skupaj (619,00 € / Kos)
619,00 €
z DDV
Poudarki in podrobnosti

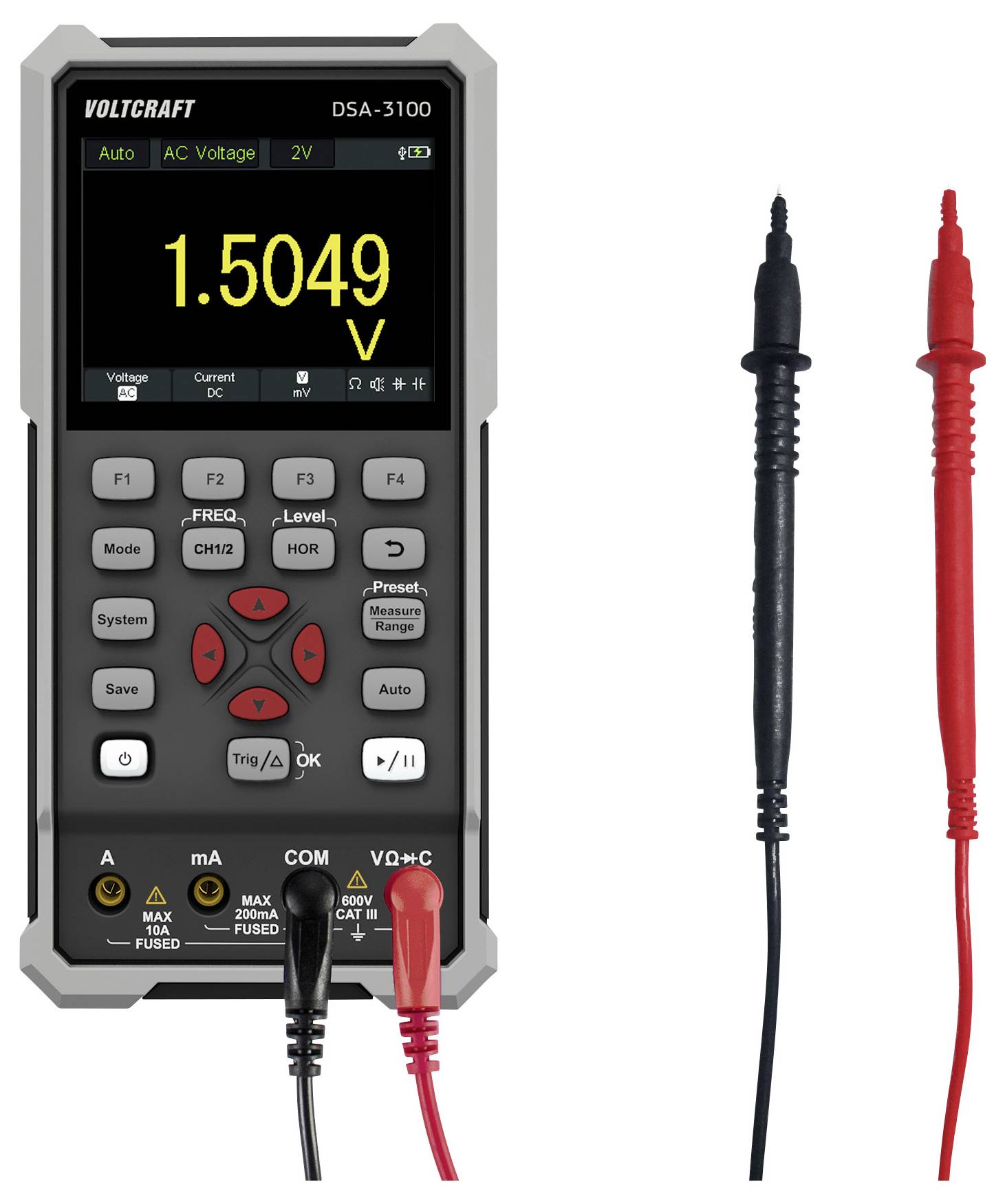

VOTCRAFT DSA-3100 digitalni osciloskop 3 v 1
- Osciloskop, multimeter in spektralni analizator 3 v 1
- 8,89 cm (3,5-palčni) barvni LCD-zaslon (320 x 240 slikovnih pik)
- Vmesnik USB-C®
Tehnične specifikacije

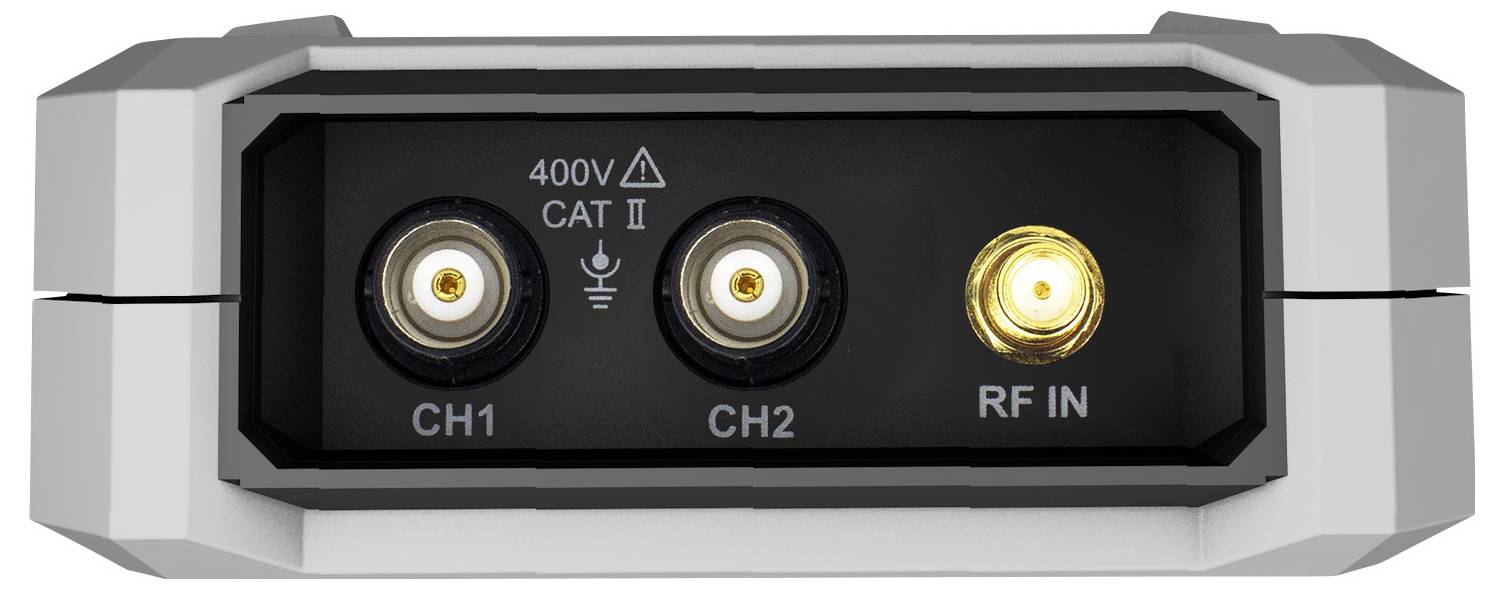

- Osciloskop:
- Pasovna širina 100 MHz, 2 kanala
- Največja frekvenca vzorčenja 500 MSa/s
- Največja dolžina snemanja 8 K
- Osveževalna frekvenca 10000 besednih sličic na sekundo/s
- Vmesnik USB-C®, podpira prenosne baterije, povezavo s programsko opremo za računalnik in funkcijo samokalibracije
- Multimeter:
- KAT II 1000 V
- 20.000 štetij
- Samodejni nadzor dosega
- True RMS
- Merilne funkcije - napetost, tok, upornost, test diod, test vklopa/izklopa, test prevodnosti
- Funkcija zadrževanja
- Relativna merilna funkcija
- Spektralni analizator:
- Frekvenčno območje: 9 kHz - 3 GHz
- Frekvenčna ločljivost: 100 Hz
- Največja vhodna enosmerna napetost: 50 VDC
- + DANL: (vhodno slabljenje 0 dB, PA izklopljen, pasovna širina ločljivosti 100 kHz, normalizacija na 1 Hz, 20 °C–30 °C)
- 10 MHz do 2 GHz -130 dBm (tipično), <-120 dBm
- 2 GHz do 3 GHz -125 dBm (tipično), <-115 dBm
- Vrsta izdelka
ročni osciloskop
- Pasovna širina
100 MHz
- Stopnja vzorčenje na kanal
500 MSa/s
- Izvedba
8 Bit
- Velikost zaslona
8.89 cm
- Značilnosti osciloskopa
slušalka
funkcije multimetra
spektralni analizator
- Število analognih vhodov maks.
2
delovni standardi (lastni)
- Merilna kategorija
CAT II
- Navpični odklon
10 mV/div～10 V/div
- Vhodna impedanca
1 MΩ±2%, parallel zu 16 pF±10 pF
- Vhodni sklop
AC, ozemljitev
- Vhodna napetost
Maks. 400 V (enosmerni + izmenični tok, PK - PK)
- Oskrba z napetostjo
DC 5VDC, 2A
- Mere
(D x Š x V) 198 x 38 x 96 mm
- Teža
0.6 kg
- Širina
38 mm
- Višina
96 mm
- Dolžina
198 mm
- Vmesnik
1 x USB 2.0 Device
- Globina pomnilnika/kanal
8 kpts
- Vrsta
DSA-3100
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3393783 VOLTCRAFT DSA-3100 ročni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit slušalka, funkcije multimetra, spektralni a
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3393783 VOLTCRAFT DSA-3100 ročni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit slušalka, funkcije multimetra, spektralni a
Garancijski pogoji
Garancijski pogoji 3393783 VOLTCRAFT DSA-3100 ročni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit slušalka, funkcije multimetra, spektralni a
Prenos datotek
Prenos datotek 3393783 VOLTCRAFT DSA-3100 ročni osciloskop 100 MHz 2-kanalni 500 MSa/s 8 kpts 8 Bit slušalka, funkcije multimetra, spektralni a
Opis

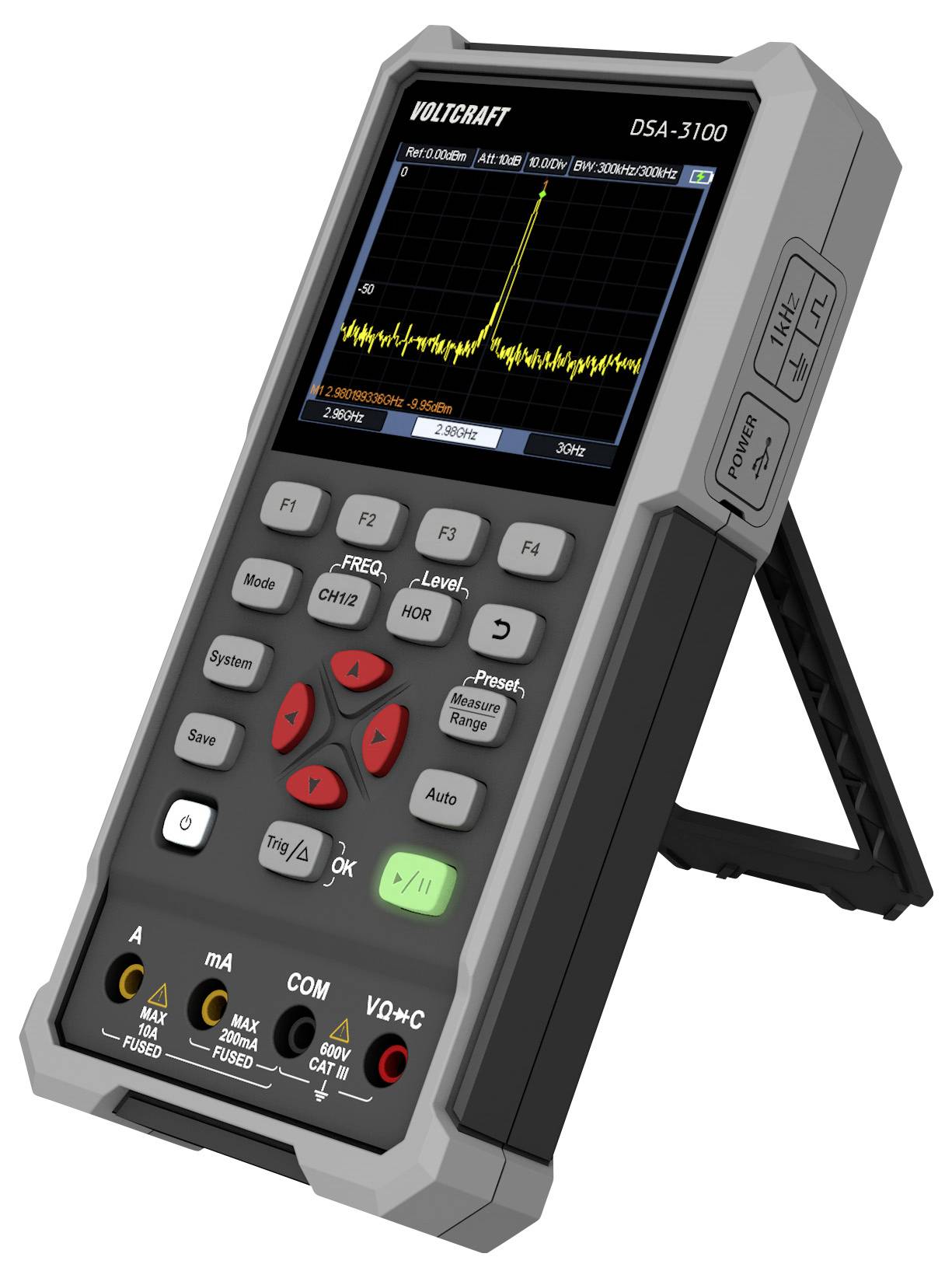

Digitalni osciloskop s trojno funkcijo

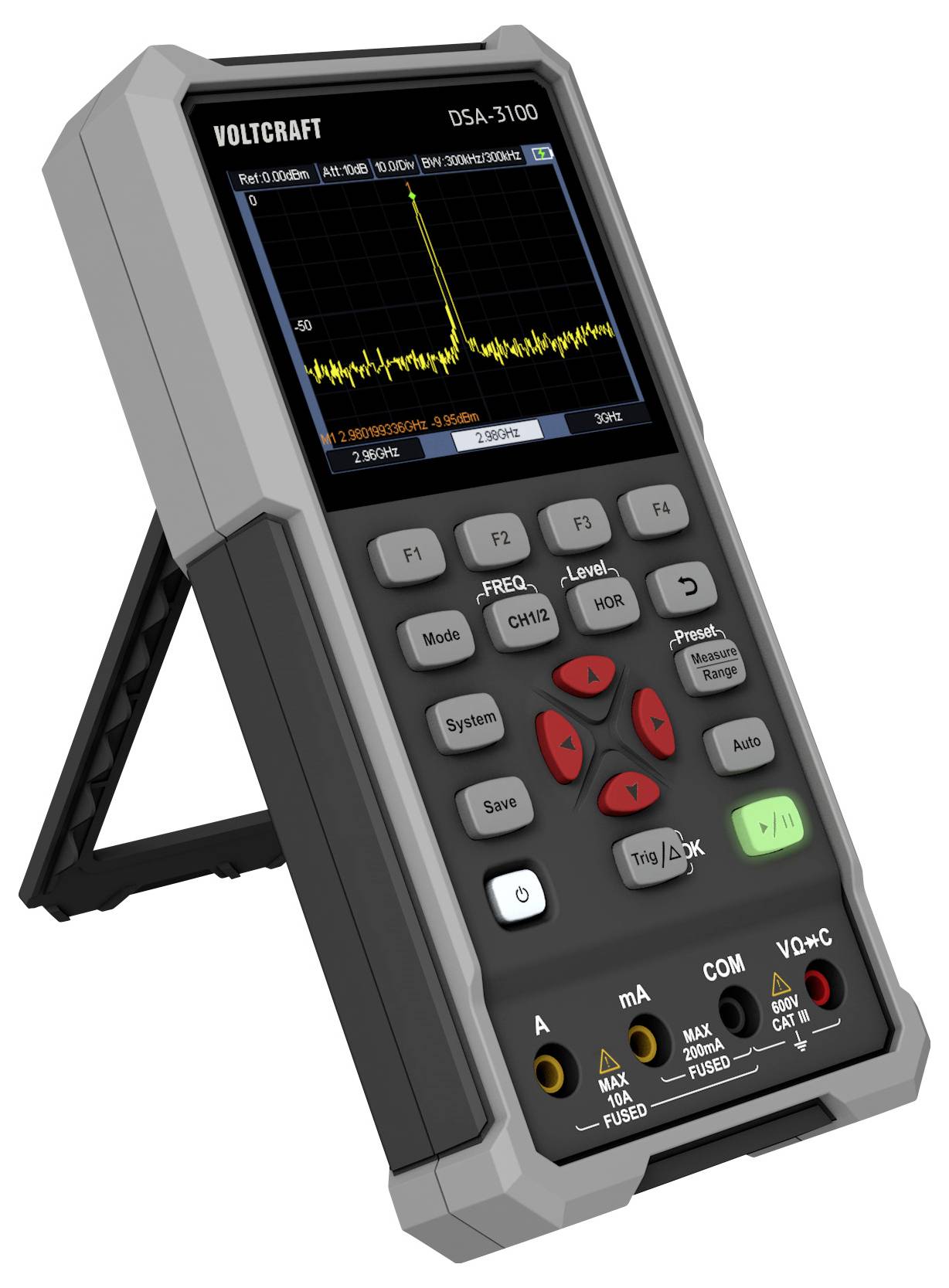

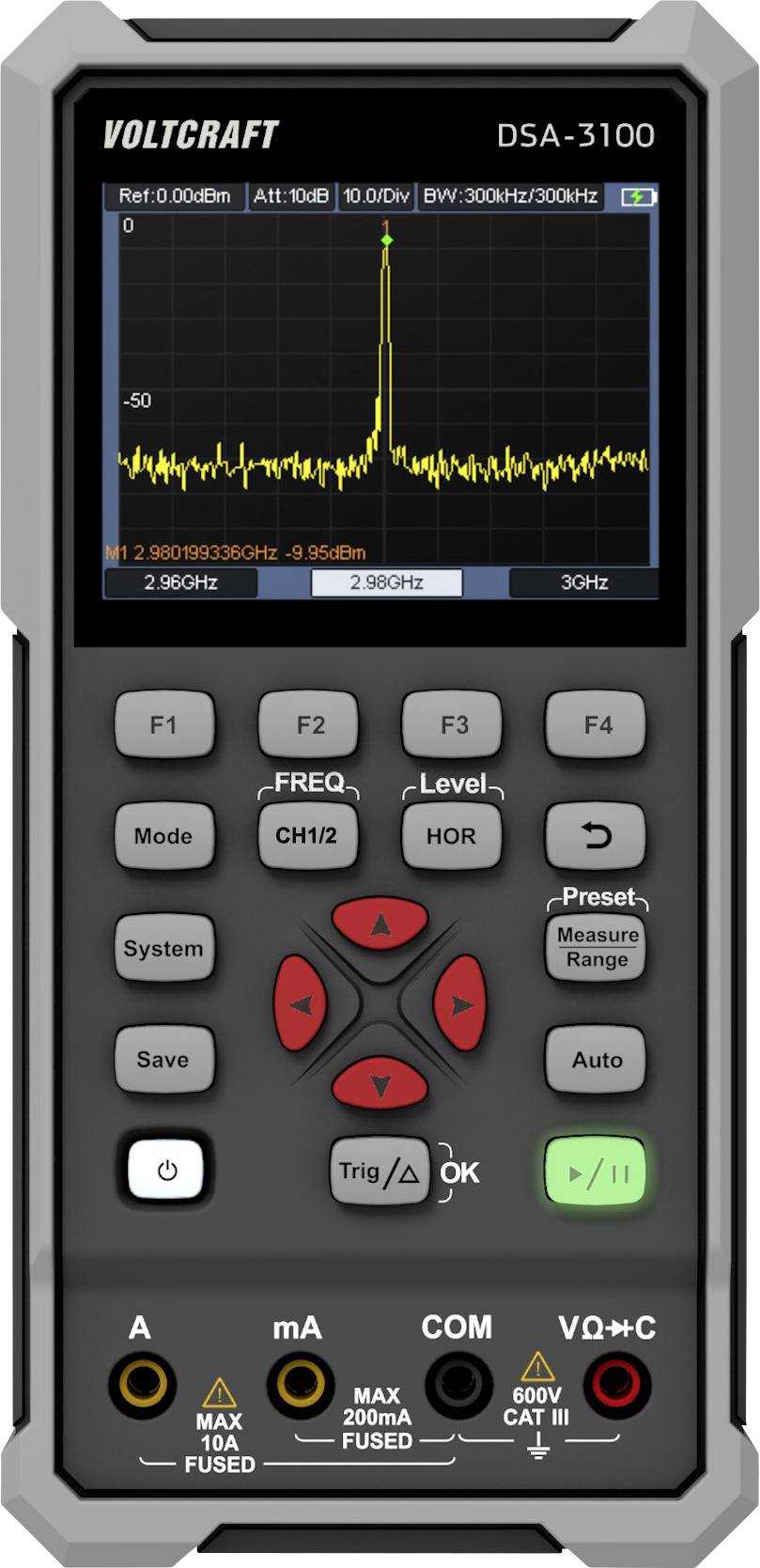

Digitalni osciloskop Voltcraft DSA-3100 je idealen za mobilno uporabo: priročen in robusten, z nedrsečo zaščito robov, je idealen spremljevalec za obvladovanje najrazličnejših zahtev. Nedrseči gumbi olajšajo upravljanje, jasen 8,89 cm (3,5-palčni) barvni LCD-zaslon pa omogoča oceno na kraju samem.

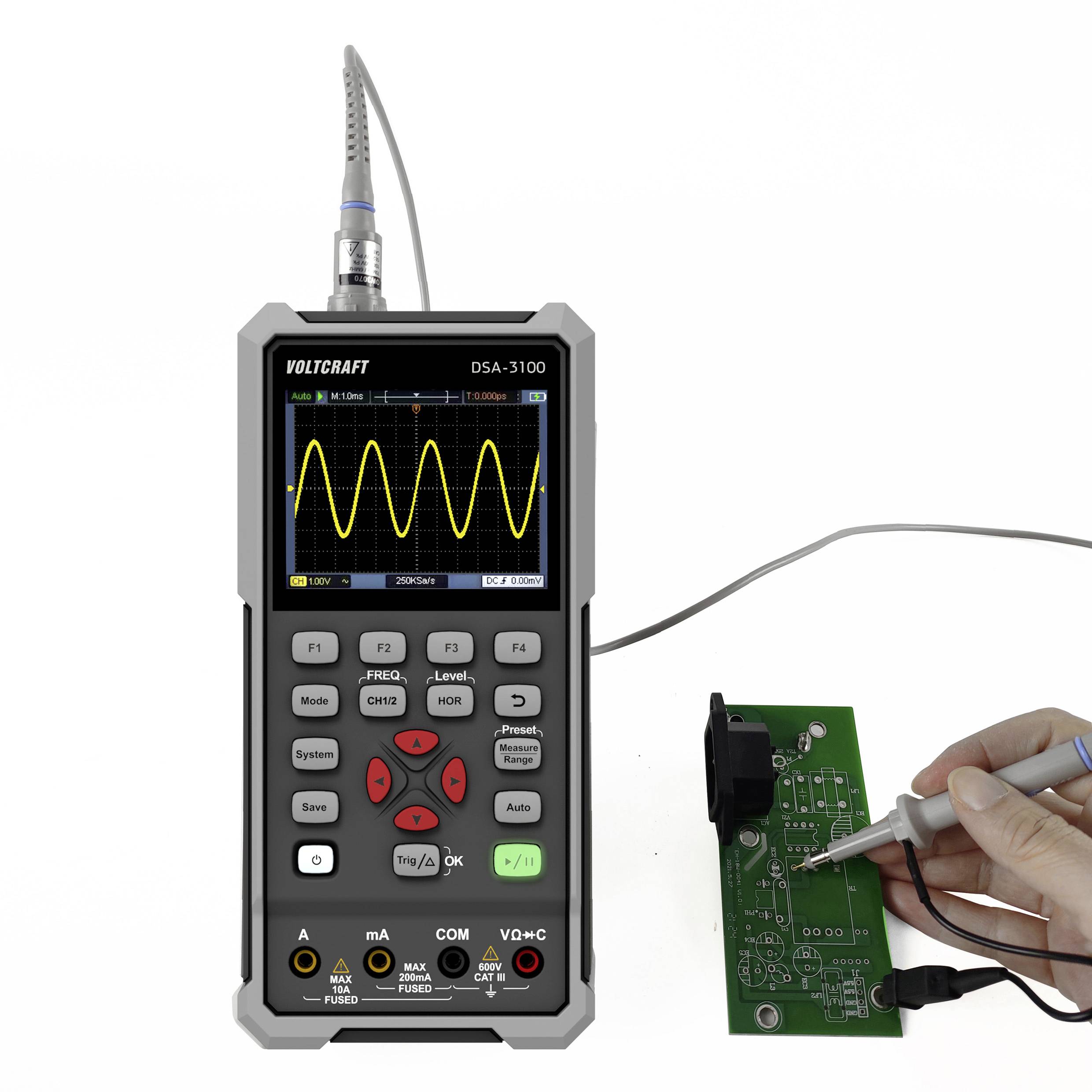

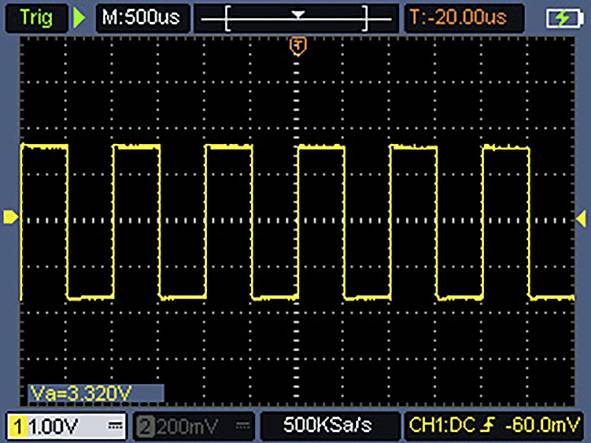

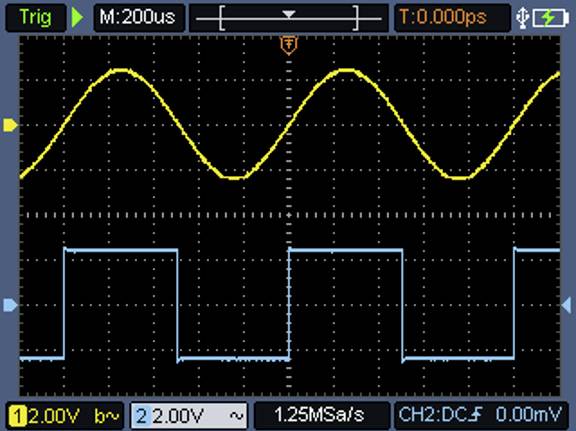

Funkcija 1: Osciloskop
DSA-3100 ponuja dva kanala s pasovno širino 100 MHz, največjo frekvenco vzorčenja 500 MS/s in dolžino snemanja 8K. Frekvenca osveževanja je 10000 besednih sličic na sekundo. Integrirani vmesnik USB-C® podpira prenosne polnilne naprave, pa tudi povezavo s programsko opremo za računalnik in funkcije samokalibracije.

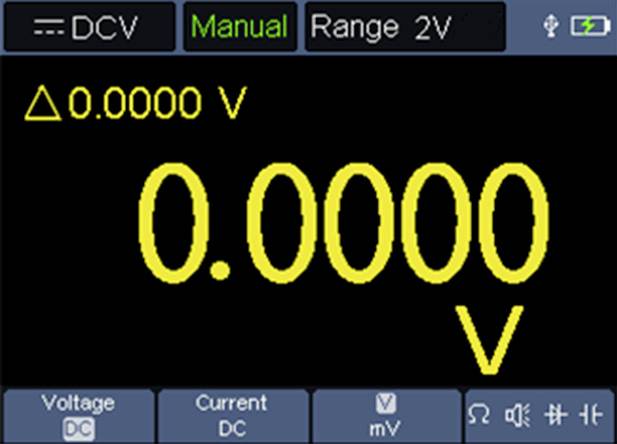

Funkcija 2: Multimeter
Multimeter se lahko uporablja v merilni kategoriji CATII 1000 V za preizkuse prevodnosti, napetosti, toka, upornosti, meritve delovanja diod ter preizkuse vklopa in izklopa. Možne so tudi relativne meritve. Funkciji Hold in Auto poenostavljata delovne procese, TRMS pa zagotavlja zanesljive meritvene vrednosti. Zaslon ima 20.000 števk.

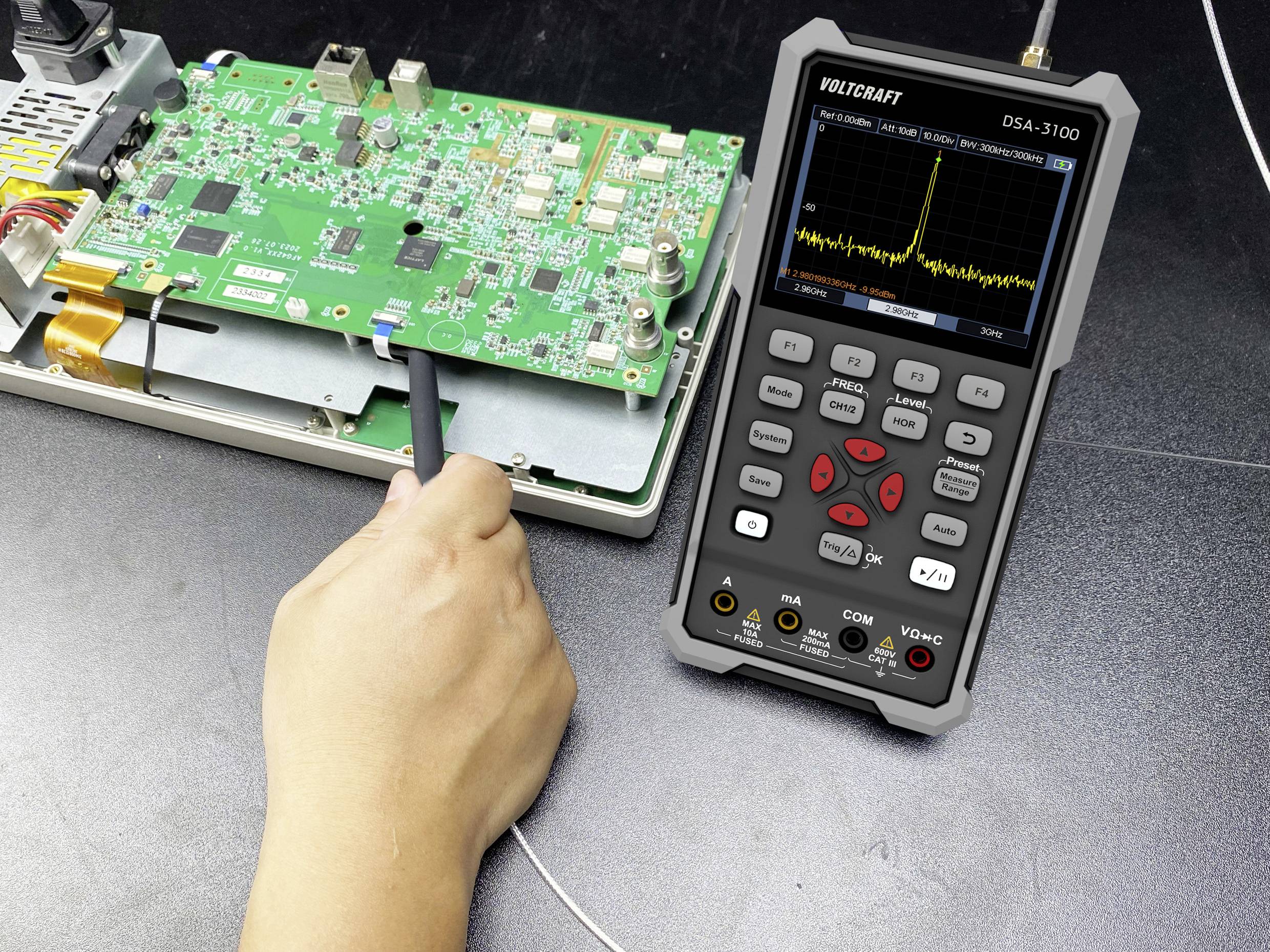

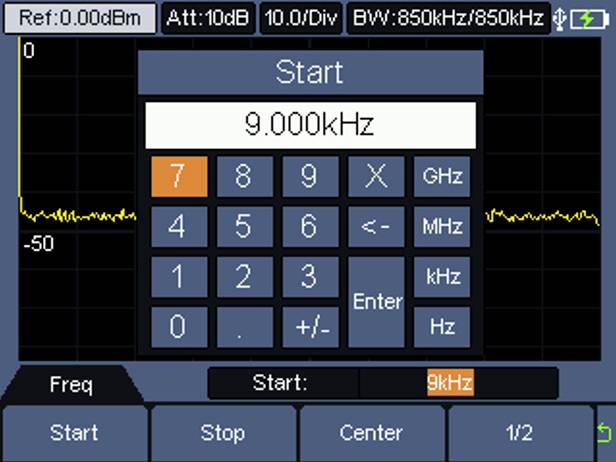

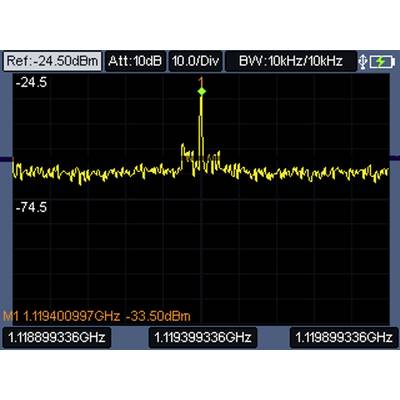

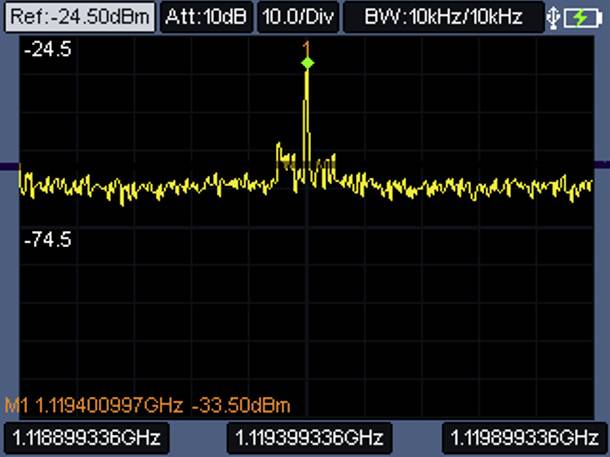

Funkcija 3: Spektralni analizator
Spektralni analizator Voltcraft DSA-3100 deluje v frekvenčnem območju od 9 do 3 GHz s frekvenčno ločljivostjo 100 Hz. Največja vhodna enosmerna napetost je 50 VDC. Povprečna raven šuma, ki označuje občutljivost spektralnega analizatorja, je določena kot prikazana povprečna raven šuma (DANL) – za Voltcraft DSA-3100 z 10 MHz do 2 GHz -130 dBm (tipično), <-120 dBm in od 2 GHz do 3 GHz -125 dBm (tipično), <-115 dBm.
Obsežna oprema

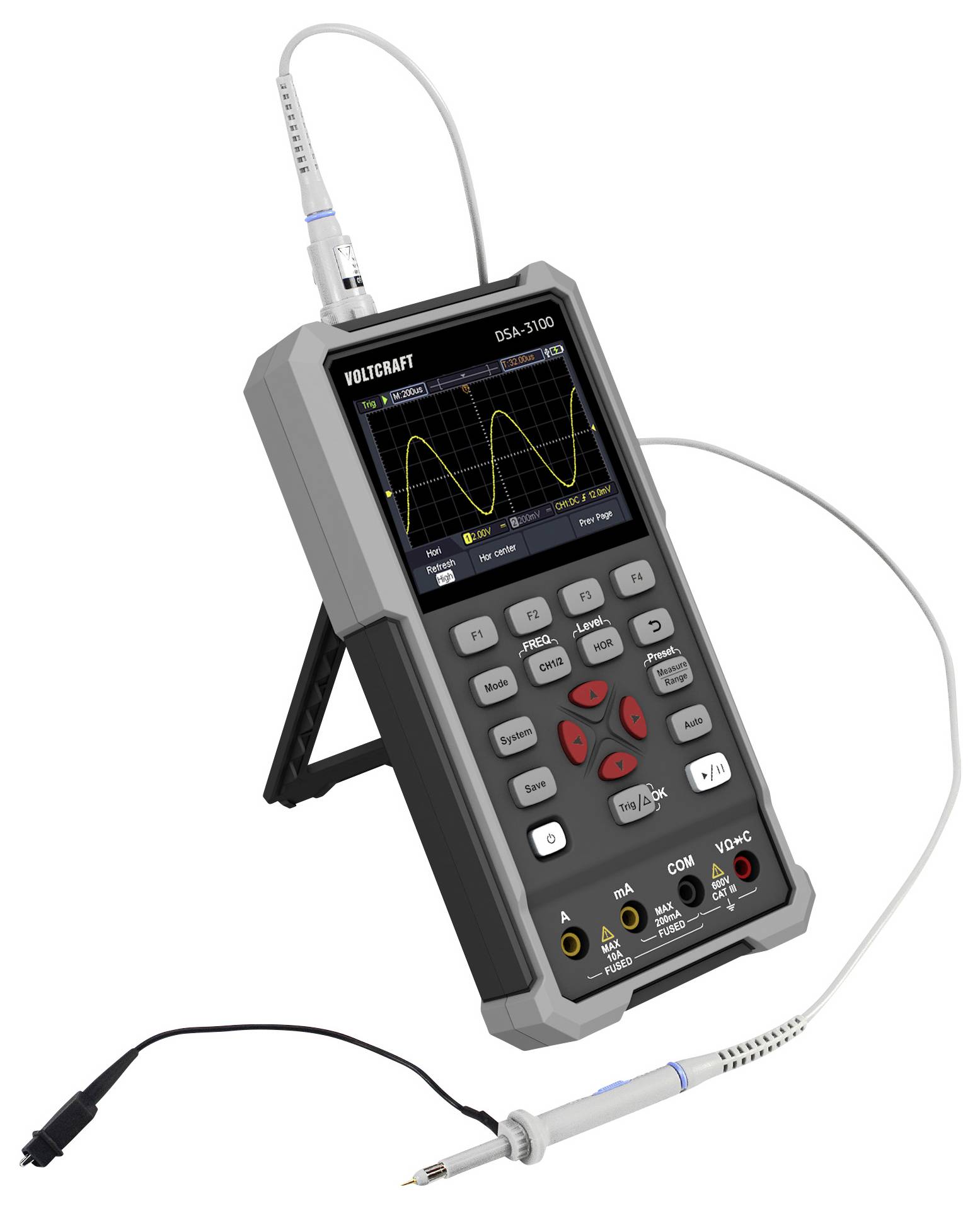

Poleg digitalnega osciloskopa so v paketu priloženi tudi USB-kabel, dve merilni sondi, nastavljiva sonda, par multimetrskih merilnih vodnikov (rdeče in črne barve), CD s programsko opremo in navodili za uporabo ter praktična torbica za prenašanje. Poleg tega sta priložena tudi hitri vodnik in varnostni list.
Besedilo je strojno prevedeno.
Izvedba
- Osciloskop:
- Pasovna širina 100 MHz, 2 kanala
- Največja frekvenca vzorčenja 500 MSa/s
- Največja dolžina snemanja 8 K
- Osveževalna frekvenca 10000 besednih sličic na sekundo/s
- Vmesnik USB-C®, podpira prenosne baterije, povezavo s programsko opremo za računalnik in funkcijo samokalibracije
- Multimeter:
- KAT II 1000 V
- 20.000 štetij
- Samodejni nadzor dosega
- True RMS
- Merilne funkcije - napetost, tok, upornost, test diod, test vklopa/izklopa, test prevodnosti
- Funkcija zadrževanja
- Relativna merilna funkcija
- Spektralni analizator:
- Frekvenčno območje: 9 kHz - 3 GHz
- Frekvenčna ločljivost: 100 Hz
- Največja vhodna enosmerna napetost: 50 VDC
- + DANL: (vhodno slabljenje 0 dB, PA izklopljen, pasovna širina ločljivosti 100 kHz, normalizacija na 1 Hz, 20 °C–30 °C)
- 10 MHz do 2 GHz -130 dBm (tipično), <-120 dBm
- 2 GHz do 3 GHz -125 dBm (tipično), <-115 dBm

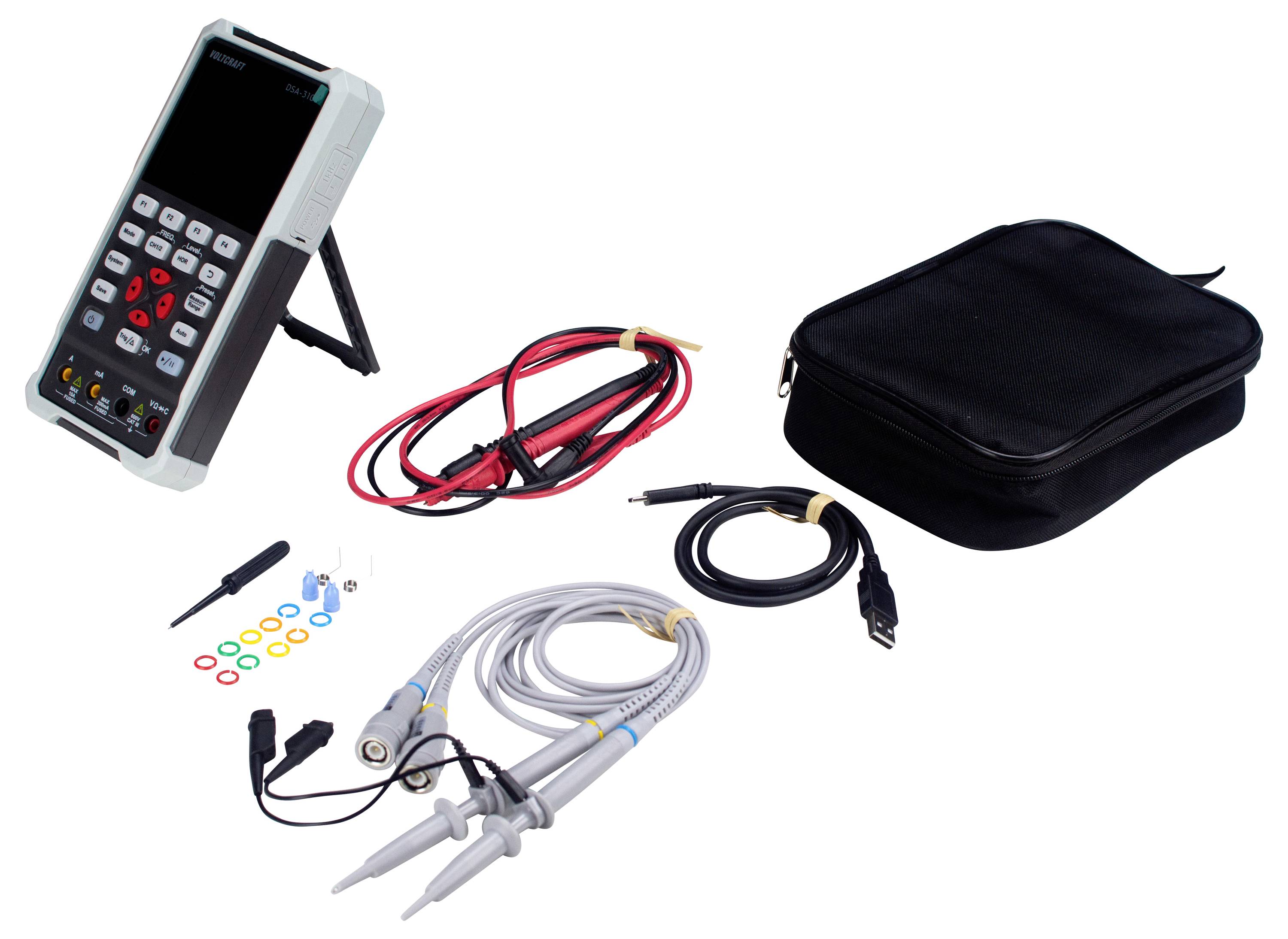

Obseg dostave
- Naprava
- USB-kabel
- 2x testni sondi
- Nastavitev merilne sonde
- 1x par merilnih kablov za multimeter (rdeči in črni)
- CD (programska oprema + priročnik)
- Nosilno torbo
- Natisnjen vodnik za hiter začetek
- Natisnjen varnostni list
