Name: 100 A 4 menjalo Siemens 3KD30302ME200
Brand: Siemens
SKU: 2263572
Availability: BackOrder

Črn in siv Siemensov odklopnik z vklopljenim stikalom na sredini, uporabljen za električno zaščito.

'Shematski načrt prikazuje vertikalno povezavo šestih točk. Vertikalne linije potekajo od zgoraj navzdol: 1, 2, 3, 4, 5, 6.'

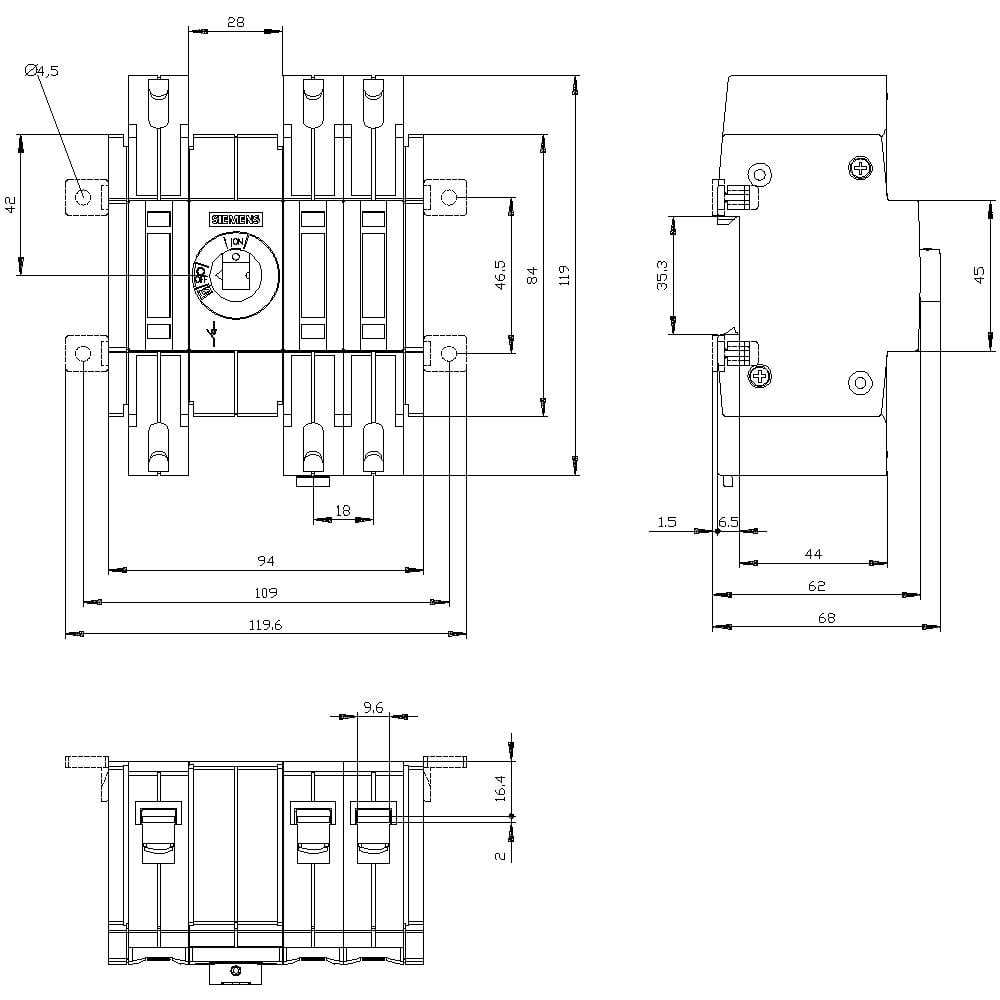

Tehnična risba električnega stikala s podrobnimi merami in pogledi, prikazuje sprednji, stranski in pogled od zgoraj.

1/3

Slika je simbolična

Število pinov

Nazivni tok - zaokrožen

100 A

Kontakt

4 menjalo

Obratovalna napetost

1000 V/AC

Mere

(Š x V x G) 94 x 119 x 68 mm

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (134,99 € / Kos)

134,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova zaslona / za vrtljivi upravljalni mehanizem sklopke zaslona položaja stikala: VKLOP-IZKLOP
Zasnova električne povezave za glavno vezje: omarica
Velikost ločilnega stikala: 1
Vrsta pritrditve: pritrditev z vijakom in DIN letev 35 mm
Pritrditev na tla: da
Izolacijska napetost: 1000 V
Vrsta zaščite: IP20
Temperatura okolice med delovanjem: -25 ° C - +70 ° C
Izguba moči največ: 7,5 W
Mehanska življenjska doba (preklopni cikli) / tipično: 15000
Impulzna vzdržljiva napetost: 8 kV

Kontakt: 4 menjalo

Obratovalna napetost: 1000 V/AC

Število pinov: 3

Mere: (Š x V x G) 94 x 119 x 68 mm

Nazivni tok: 100 A

Nazivni tok - zaokrožen: 100 A

Izvedba: Pogon na sprednja kolesa

Širina: 94 mm

Višina: 119 mm

Globina: 68 mm

: 0

: 0

: 100 A

: 3

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 80

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2263572 100 A 4 menjalo Siemens 3KD30302ME200

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2263572 100 A 4 menjalo Siemens 3KD30302ME200

Opis

SWITCH-DISCONNECTOR 100A, FRAME SIZE 1, 3-POLE FRONT OPERATING CENTER BASIC UNIT WITHOUT HANDLE BOX TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
