Name: 1409211 PRC 5-FT25-MC2,5-150 črna, modra, siva, rjava, zelena, rumena Phoenix Contact Vsebina: 10 kos
Brand: Phoenix Contact
SKU: 2209169
Availability: SoldOut

Črn, okrogel večpolni priključek s petimi vtiči, povezan s kabelskim snopom z barvno kodiranimi kabli.

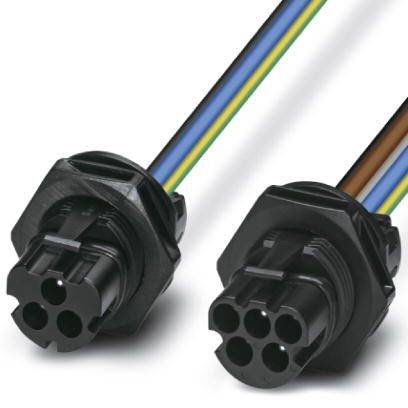

Dva črna okrogla priključka z barvnimi kabli. Na levi strani so rumeno-zeleno-modri kabli, na desni strani pa rjavo-črno-modri kabli.

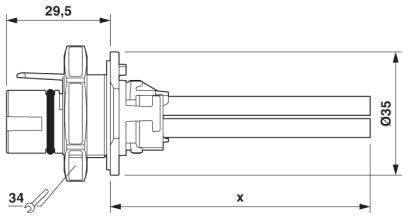

Tehnična risba mehanskega dela s merami: dolžina 29,5 in premer 35. Detajlni pogled z oznako 34.

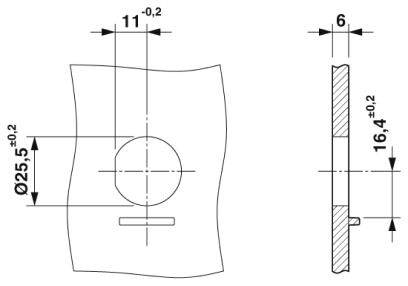

Tehnična risba dela s preciznimi meritvami: premer 25,5 ±0,2 mm, višina 16,4 ±0,2 mm, razdalje 11 ±0,2 mm in 6 mm.

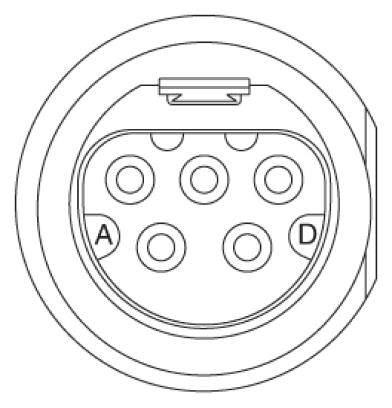

Shema priključka za polnjenje električnih vozil s petimi okroglimi kontakti in dvema pravokotnikoma, označenima z 'A' in 'D'.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Ni na voljo

Skupaj (139,99 € / Kos)

139,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Kontaktni material prevoznika: OZO
Material pečata: EPDM
Material za obroče: silikon
Vijačni material: PPE
Vrsta zaklepanja: zaskočna ključavnica
Paritveni cikli: 100
Izvlečna sila: 175 N ± 50 N
Parna sila: 40 N ± 10 N
Navor privijanja: 2,5 Nm ± 0,1 Nm (zatezna matica zategovanja)
Vijačna velikost ključa: 32 mm
Premer žice, vključno z izolacijo: 3,65 mm ± 0,15 mm

Vrsta: PRC 5-FT25-MC2,5-150

Vrsta izdelka: okrogli konektor

Skupno število polov: 5

: IP66
IP68
IP69K (v vgrajenem stanju)
IP65

Priključek: stiskalni

Nazivna napetost: 690 V/AC

Barva: črna
modra
siva
rjava
zelena
rumena

Prečni prerez priključka: 2.5 mm²

Merilna napetost: 690 V

Merilni tok: 24 A

Material ohišja: PPE

Proizv. št. delov: 1409211

Vsebina: 10 kos

Material kontakta: Cu-zlitina, pozlačena

Število pinov: 5

Širina: 35 mm

Višina: 35 mm

Dolžina: 29.5 mm

Izvedba: moški kontakt

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209169 1409211 PRC 5-FT25-MC2,5-150 črna, modra, siva, rjava, zelena, rumena Phoenix Contact Vsebina: 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209169 1409211 PRC 5-FT25-MC2,5-150 črna, modra, siva, rjava, zelena, rumena Phoenix Contact Vsebina: 10 kos

Opis

Okrogli vtični vtič (stran naprave), vtič naprave vtičnice zadnja stena, ohišje materiala: OZO, barva: črna, število polov: 5, presek žice največ: 2,5 mm², nazivna napetost: 690 V AC, nazivni tok: 24 A, vrsta priključka: priključek za stiskanje, vrsta kontakta: pin, dolžina kabla : 150

Besedilo je strojno prevedeno.
