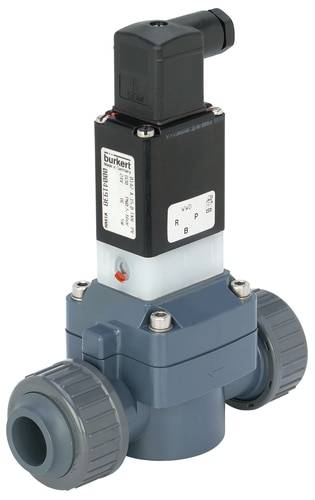

2/2-smerni ventil s servo krmiljenjem Bürkert 42128 230 V/AC material ohišja PVC tesnilni material EPDM
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (965,00 € / Kos)
965,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2 / dvosmerni magnetni ventil za agresivne medije, lepilni tulec
- Mediji ločeni za rahlo umazane in agresivne medije
- Robustna membrana
- Brez kovinskih notranjih delov
- Standardno z ročnim prekrivanjem
Tehnične specifikacije
- Priključek na cev Lepilni tulec Ø 40 mm
- Nazivni premer 32,0 mm
- Kv vrednost 16,0 m³ / h
- Območje tlaka 0,5 - 6 barov
- Napetost 230 V / 50 Hz
- Srednja temperatura od 0 do +50 ° C
- Temperatura okolice od 0 do +40 ° C
- Odpiralni čas 0,1 - 0,8 s
- Čas zaključka 1 - 4 s
- Poraba električne energije 20 VA (obleka), 11/5 VA / W (delovanje)
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
230 V/AC
- Obratovalni tlak (maks.)
6 bar
- Material ohišja
PVC
- Območje temperature medija
0 do +50 °C
- Proizv. št. delov
42128
- Obratovalni tlak (min.)
0.5 bar
- Tesnilni material
EPDM
- Funkcija
2/2-razvodni
- Teža
1.200 kg
- Maks. temperatura medija
+50 °C
- Min. temperatura medija
0 °C
- Značilnosti
objemka
- Širina
85 mm
- Dolžina
198 mm
- QNN vrednost
17000 l/min
IP65
- Maks. temperatura okolice
+40 °C
- Min. temperatura okolice
0 °C
- KV vrednost
266.67 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 623622 2/2-smerni ventil s servo krmiljenjem Bürkert 42128 230 V/AC material ohišja PVC tesnilni material EPDM
Navodila za uporabo in varnost
Navodila za uporabo in varnost 623622 2/2-smerni ventil s servo krmiljenjem Bürkert 42128 230 V/AC material ohišja PVC tesnilni material EPDM
Opis
Pilot, ki deluje prek ventila s servo membrano, je običajno zaprt. Za popolno odpiranje in zapiranje je potreben minimalni diferenčni tlak 0,5 bara. Pogon in medijska soba sta ločena z membrano.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Pilot deluje skozi ventil
- Običajno zaprto
- Material ohišja PVC
- Tesnilni material EPDM
- Epoksidni material tuljave (razred H)
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100% delovni cikel
- Električni priključek po DIN EN 175301-803 obrazec A (prej DIN 43650)
- Stopnja zaščite IP65 z vtičnico
- Položaj vgradnje poljuben, po možnosti vozite navzgor
Obseg dostave
- 2/2-smerni ventil s servo krmiljenjem Bürkert 42128 230 V/AC material ohišja PVC tesnilni material EPDM
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
