Name: 250 A 4 menjalo Siemens 3KD38400NE200
Brand: Siemens
SKU: 2263587
Availability: BackOrder

Siemensov ločilnik 3NP1 s štirimi stikalni položaji in vrtljivim ročajem spredaj, za električno zaščitno stikanje.

Shematski načrt prikazuje več stikal z oznakami '1', '3', '5', 'N', '2', '4', '6', ki so povezane s črtkano črto.

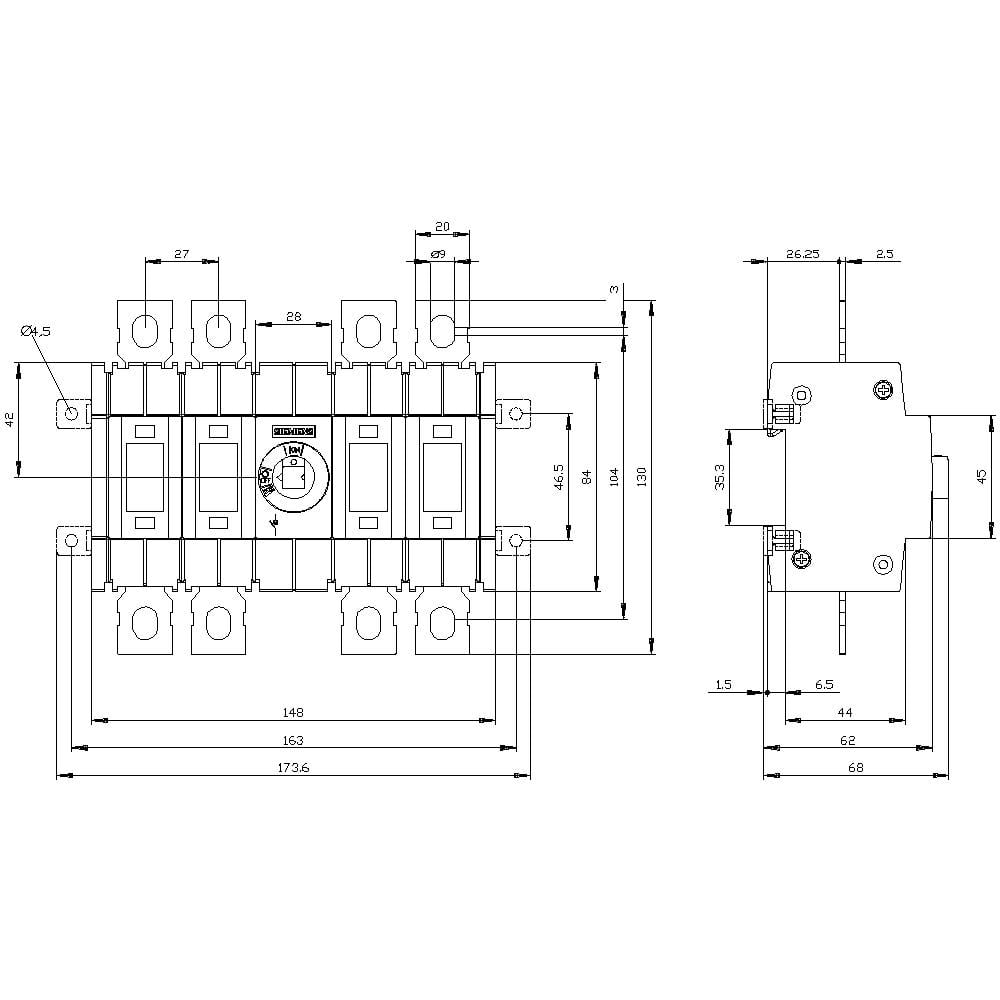

Tehnična risba električne sheme z natančnimi merami in specifikacijami. Prikazuje različne poglede in podrobnosti priključkov.

1/3

Slika je simbolična

Število pinov

Nazivni tok - zaokrožen

250 A

Kontakt

4 menjalo

Obratovalna napetost

1000 V/AC

Mere

(Š x V x G) 148 x 168 x 68 mm

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (355,00 € / Kos)

355,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova zaslona / za vrtljivi upravljalni mehanizem sklopke zaslona položaja stikala: VKLOP-IZKLOP
Zasnova električne povezave za glavni tokokrog: ravna povezava
Velikost ločilnega stikala: 2
Vrsta pritrditve: pritrditev z vijakom in DIN letev 35 mm
Pritrditev na tla: da
Izolacijska napetost: 1000 V
Vrsta zaščite: IP00
Temperatura okolice med delovanjem: -25 ° C - +70 ° C
Izguba moči maks .: 32,8 W
Mehanska življenjska doba (preklopni cikli) / tipično: 15000
Impulzna vzdržljiva napetost: 8 kV

Kontakt: 4 menjalo

Obratovalna napetost: 1000 V/AC

Število pinov: 4

Mere: (Š x V x G) 148 x 168 x 68 mm

Nazivni tok: 250 A

Nazivni tok - zaokrožen: 250 A

Izvedba: Pogon na sprednja kolesa

Širina: 148 mm

Višina: 168 mm

Globina: 68 mm

: 0

: 0

: 250 A

: 4

: IP00

: 4

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: 90 kW

: FALSE

: 160

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2263587 250 A 4 menjalo Siemens 3KD38400NE200

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2263587 250 A 4 menjalo Siemens 3KD38400NE200

Opis

SWITCH-DISCONNECTOR 250A, FRAME SIZE 2, 4-POLE FRONT OPERATING CENTER BASIC UNIT WITHOUT HANDLE FLAT TERMINAL INCL. PHASE BARRIERS 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
