Name: 3-polni 125 A 690 V/AC Siemens 3KF23120NR11
Brand: Siemens
SKU: 1744355
Availability: BackOrder

Električni odklopnik s tremi sivimi moduli, postavljenimi vzporedno. Primeren za industrijske aplikacije.

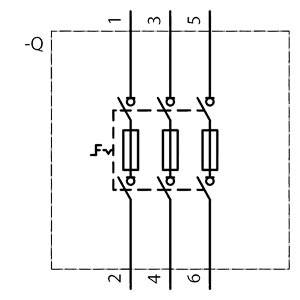

Električni načrt prikazuje stikalo s šestimi priključki, povezanimi preko treh vertikalnih linij. Diagram predstavlja električno vezje.

Tehnična risba električnega motorja z različnimi pogledi in merami. Prikazuje čelni, stranski in zgornji pogled. Mere v milimetrih.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

125 A

Obratovalna napetost

690 V/AC

Mere

(Š x V x G) 190.7 x 111.3 x 178 mm

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

kos - zaloga Nemčija

Skupaj (279,00 € / Kos)

279,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 12000
električna doba: 8000
Vrsta pritrditve: pritrditev tal
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 2
Izguba energije: 45,6 W

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 3

Mere: (Š x V x G) 190.7 x 111.3 x 178 mm

Nazivni tok: 125 A

Nazivni tok - zaokrožen: 125 A

Izvedba: 3KF stikalne ločilnike z varovalkami

Širina: 190.7 mm

Višina: 111.3 mm

Globina: 178 mm

: 125 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Flat plug-in connection

: TRUE

: Other

: TRUE

: TRUE

: 55 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744355 3-polni 125 A 690 V/AC Siemens 3KF23120NR11

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744355 3-polni 125 A 690 V/AC Siemens 3KF23120NR11

Opis

Stikalni odklopnik z varovalko 125A, velikost 2, 3-pinski f. NH varovalka GR. 000 in 00 Krmiljenje pogonov v središču Osnovna enota brez ročaja Sprednja ploščata priključitev Stikalo z varovalkami 3KF kot glavno, stikalo E-STOP ali popravilo. Odvisno od njihove velikosti, preklapljači 3KF omogočajo vklop in izklop nazivnega toka med 32 in 800 A. Poleg tega tvorijo varnostno izolacijsko funkcijo v vseh nizkonapetostnih vezjih. 3KF stikalni odklopniki z varovalkami so optimizirani za zahtevne aplikacije, kjer se uporabljajo varovalke NH. 1. Razdelilniki z variabilnim obtočnim stikalom z vrati ali direktnim pogonom v petih velikostih. 2. Preprosta nadgradnja funkcij z obsežnimi dodatki. 3. Zanesljiva zaščita pred električnimi nesrečami zaradi funkcij zaklepanja, zaščite pred dotikom in samodejno zaklenjene varovalke varovalke ob vklopu. 4. Robustna tehnologija z visoko odpornostjo proti kratkemu stiku za visoko razpoložljivost sistema. 5. Hitra montaža na DIN tračnico za velikosti do 80 A. 6. Učinkovito inženirstvo z obsežnimi podatki CAx. 7. Varna zaščita tudi za vetrne turbine do 690 V + 10%. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
