Name: 3-polni 200 A 4 menjalo 690 V/AC Siemens 3KD36320NE100
Brand: Siemens
SKU: 1742069
Availability: BackOrder

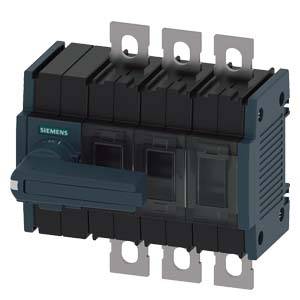

Moder električni stikalni element znamke Siemens z več priključki, viden s strani, z volanom na levi strani za preklop.

Shematski načrt s šestimi oštevilčenimi stikali. Stikala 1, 3 in 5 so zgoraj, stikala 2, 4 in 6 spodaj. -Q levo zunaj.

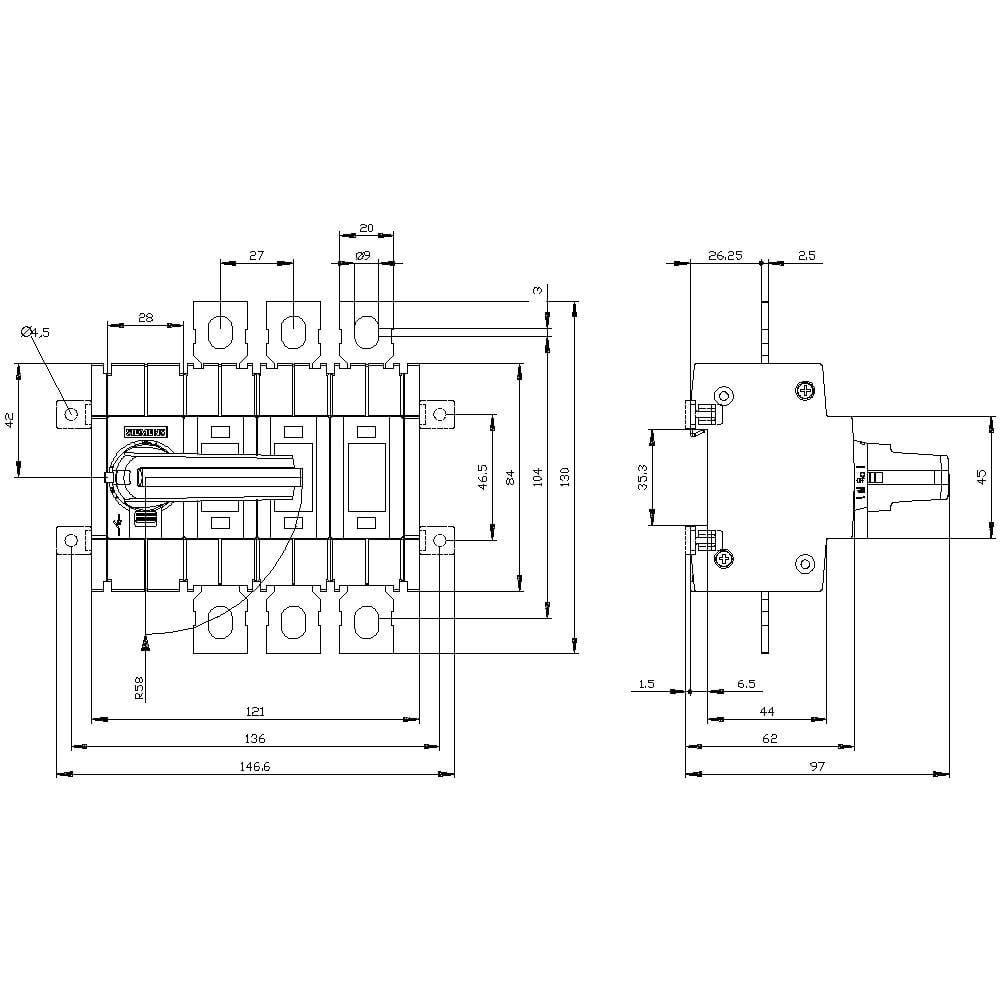

Tehnična risba električnega stikala z natančnimi merami v milimetrih. Prikazani sta sprednja in stranska projekcija.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

200 A

Kontakt

4 menjalo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (239,99 € / Kos)

239,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost na napetost: 8 kV
mehanska življenjska doba: 15000
električna doba: 1500
Barva pogona: siva
Izguba energije: 19,2 W
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 2
Vrsta pritrditve: vijak in pritrditev tirnice 35 mm

Kontakt: 4 menjalo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 3

Mere: (Š x V x G) 121 x 168 x 97 mm

Nazivni tok: 200 A

Nazivni tok - zaokrožen: 200 A

Izvedba: Stikalo

Širina: 121 mm

Višina: 168 mm

Globina: 97 mm

: 0

: 0

: 200 A

: 3

: IP00

: 4

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 200 A

: 90 kW

: FALSE

: 160

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742069 3-polni 200 A 4 menjalo 690 V/AC Siemens 3KD36320NE100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742069 3-polni 200 A 4 menjalo 690 V/AC Siemens 3KD36320NE100

Opis

Stikalo-razklopnik 200A, dim. 2, 3-polna Pogon sprednjega kolesa levo Kompletna enota z direktnim pogonom siva Ploski priključek z vgrajenim pregradnim stikalom Stikalni odklopnik 3KD do 1600 A kot močna glavna stikalna plošča za vklop / izklop. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
