Name: 3-polni 250 A 690 V/AC Siemens 3KD38320PE100
Brand: Siemens
SKU: 1742086
Availability: BackOrder

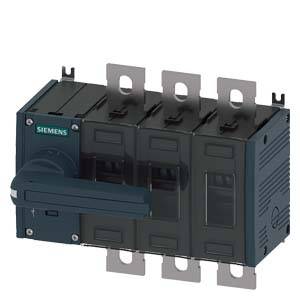

Štiripolen električno upravljan ločilni stikalni element podjetja Siemens z vrtljivim ročajem, namenjen uporabi v elektrorazdelilnih omaricah.

Diagram električnega stikala s tremi vertikalnimi kontaktnimi pari, oštevilčenimi od 1 do 6, razporejenimi v dveh stolpcih. Levo piše '-Q'.

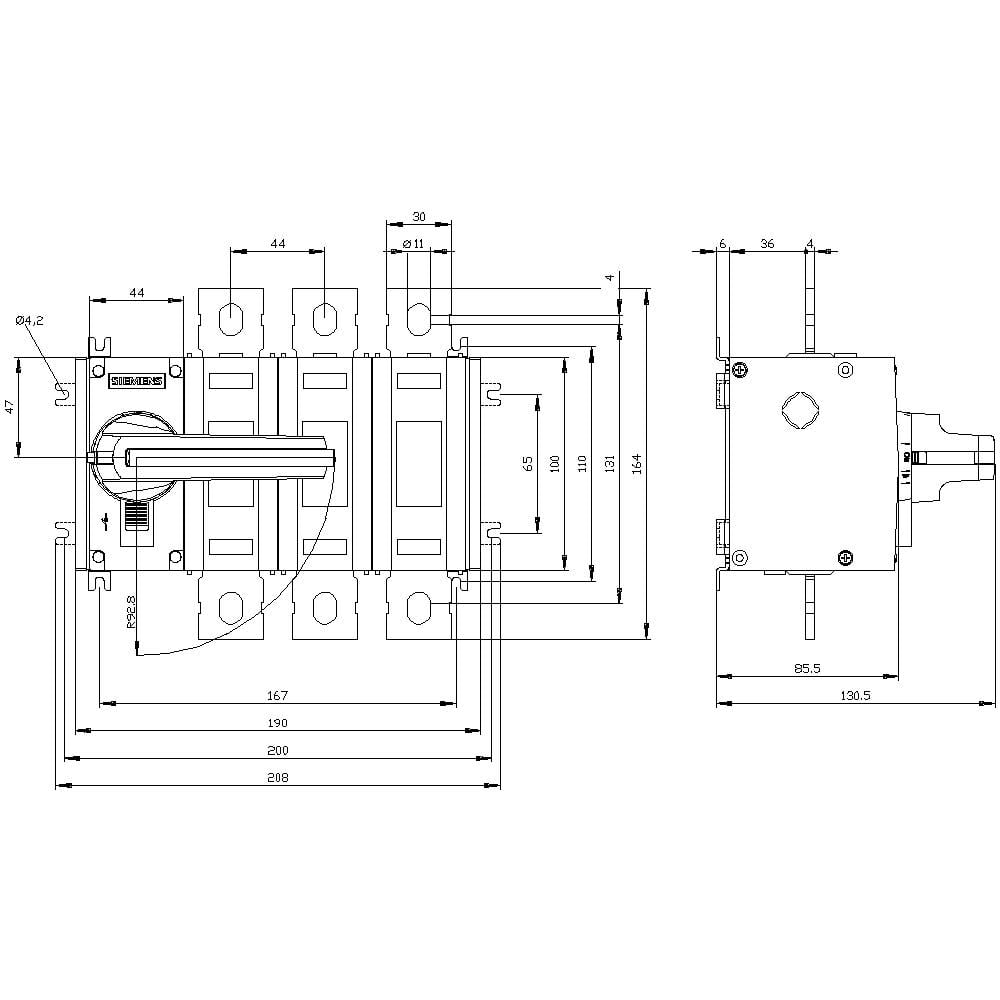

Tehnična risba stikala s podrobnimi dimenzijskimi oznakami, stranski in čelni pogled. Vsebuje dimenzije in razdalje med elementi.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

250 A

Obratovalna napetost

690 V/AC

Mere

(Š x V x G) 190 x 164 x 130.5 mm

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (405,00 € / Kos)

405,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 10000
električna doba: 1000
Barva pogona: siva
Izguba energije: 18 W.
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 3
Vrsta pritrditve: pritrditev z vijaki

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 3

Mere: (Š x V x G) 190 x 164 x 130.5 mm

Nazivni tok: 250 A

Nazivni tok - zaokrožen: 250 A

Izvedba: Stikalo

Širina: 190 mm

Višina: 164 mm

Globina: 130.5 mm

: 6

: 6

: 250 A

: 3

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 132 kW

: 13 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: 132 kW

: FALSE

: 250

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742086 3-polni 250 A 690 V/AC Siemens 3KD38320PE100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742086 3-polni 250 A 690 V/AC Siemens 3KD38320PE100

Opis

Stikalni razklopnik 250A, dim. 3, 3-polna Pogon sprednjega kolesa levo Kompletna enota s direktnim pogonom siva Plošča 3KD stikalna stikalna enota do 1600 A kot močna glavna stikalna plošča za vklop / izklop. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
