Name: 3-polni 32 A 4 menjalo 690 V/AC Siemens 3KF13034RB11
Brand: Siemens
SKU: 1743645
Availability: BackOrder

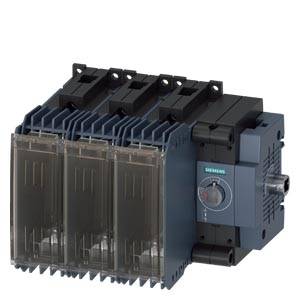

Električni odklopnik s štirimi stikalnimi moduli, sestavljenimi iz črnih in sivih komponent. Na desni strani je nameščen vrtljiv stikalni mehanizem.

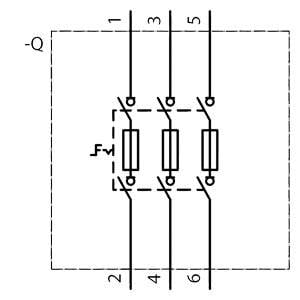

Preklopni simbol trifaznega motorskega stikala s tremi vzporedno vezanimi kontakti, oštevilčenimi od 1-6, z upornikom v prvi fazi.

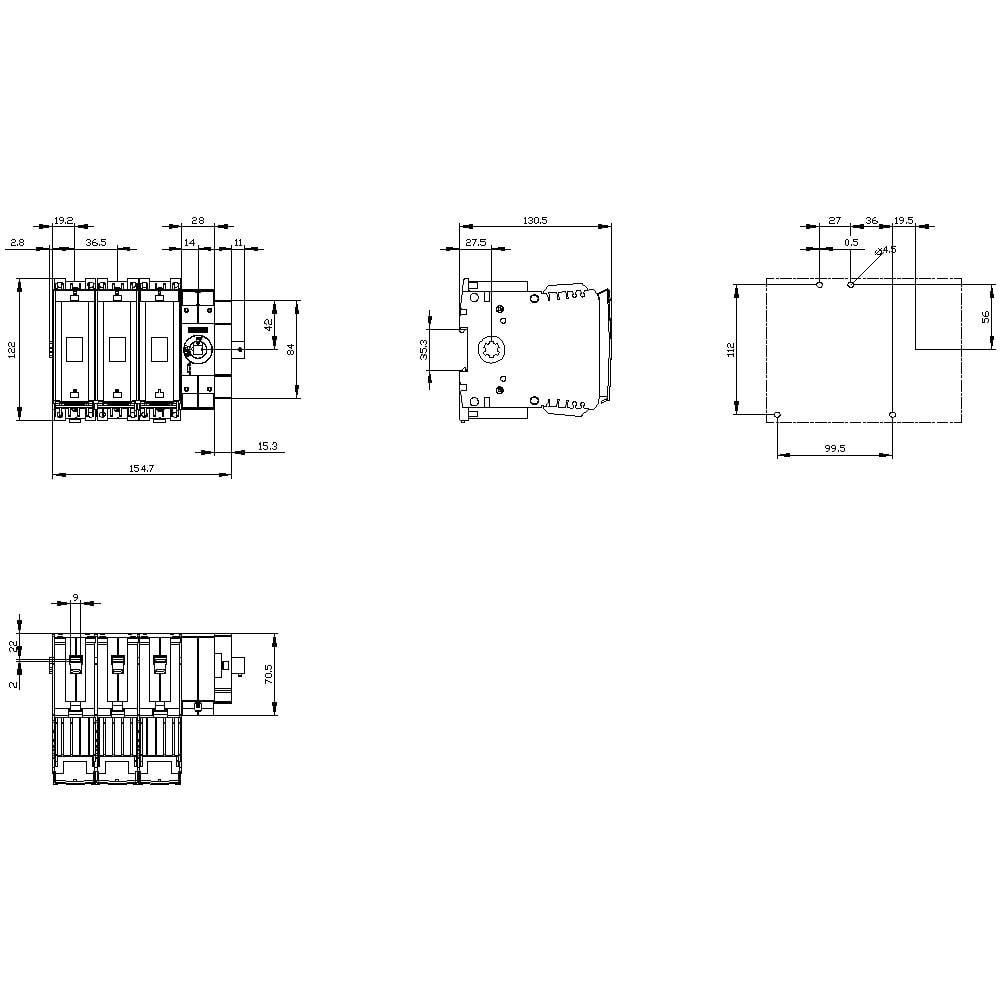

Tehnična risba električnega stikala z merami v milimetrih, prikazana iz različnih perspektiv.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

32 A

Kontakt

4 menjalo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (204,99 € / Kos)

204,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 15000
električna doba: 10000
Način pritrditve: pritrditev tal in pritrditev na 35 mm tirnico
Izvedba električnega priključka: škatlasta objemka
Velikost okvirja stikalnega odklopa: 1
Izguba energije: 20,7 W

Kontakt: 4 menjalo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 3

Mere: (Š x V x G) 167.3 x 122 x 130.5 mm

Nazivni tok: 32 A

Nazivni tok - zaokrožen: 32 A

Izvedba: 3KF stikalne ločilnike z varovalkami

Širina: 167.3 mm

Višina: 122 mm

Globina: 130.5 mm

: Other

: 32 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Frame clamp

: TRUE

: Other

: TRUE

: TRUE

: 15 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743645 3-polni 32 A 4 menjalo 690 V/AC Siemens 3KF13034RB11

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743645 3-polni 32 A 4 menjalo 690 V/AC Siemens 3KF13034RB11

Opis

Stikalo z varovalko 32A, dim. 1, 3-polni za NH varovalko Gr. 000 Sidlični pogon, desno Osnovna naprava brez ročaja Okvirni priključek 3KF stikalni odklopnik z varovalkami kot glavni, IZKLOP V SILI ali popravilo. Odvisno od njihove velikosti, preklapljači 3KF omogočajo vklop in izklop nazivnega toka med 32 in 800 A. Poleg tega tvorijo varnostno izolacijsko funkcijo v vseh nizkonapetostnih vezjih. 3KF stikalni odklopniki z varovalkami so optimizirani za zahtevne aplikacije, kjer se uporabljajo varovalke NH. 1. Razdelilniki z variabilnim obtočnim stikalom z vrati ali direktnim pogonom v petih velikostih. 2. Preprosta nadgradnja funkcij z obsežnimi dodatki. 3. Zanesljiva zaščita pred električnimi nesrečami zaradi funkcij zaklepanja, zaščite pred dotikom in samodejno zaklenjene varovalke varovalke ob vklopu. 4. Robustna tehnologija z visoko odpornostjo proti kratkemu stiku za visoko razpoložljivost sistema. 5. Hitra montaža na DIN tračnico za velikosti do 80 A. 6. Učinkovito inženirstvo z obsežnimi podatki CAx. 7. Varna zaščita tudi za vetrne turbine do 690 V + 10%. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
