Name: 3-polni 80 A 4 menjalo 690 V/AC Siemens 3KF13082LB11
Brand: Siemens
SKU: 1743651
Availability: BackOrder

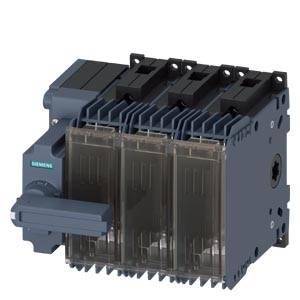

Štiripolen močnostni odklopnik Siemens, sive barve in kompakten, z vidno ročico, primeren za industrijske aplikacije.

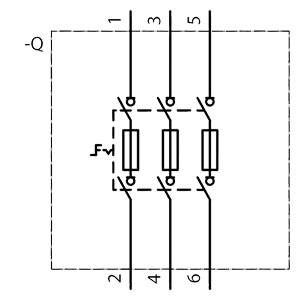

Električna shema trifaznega kontaktorja z navitjem na sredini in šestimi priključki (1 do 6) na zgornji in spodnji strani.

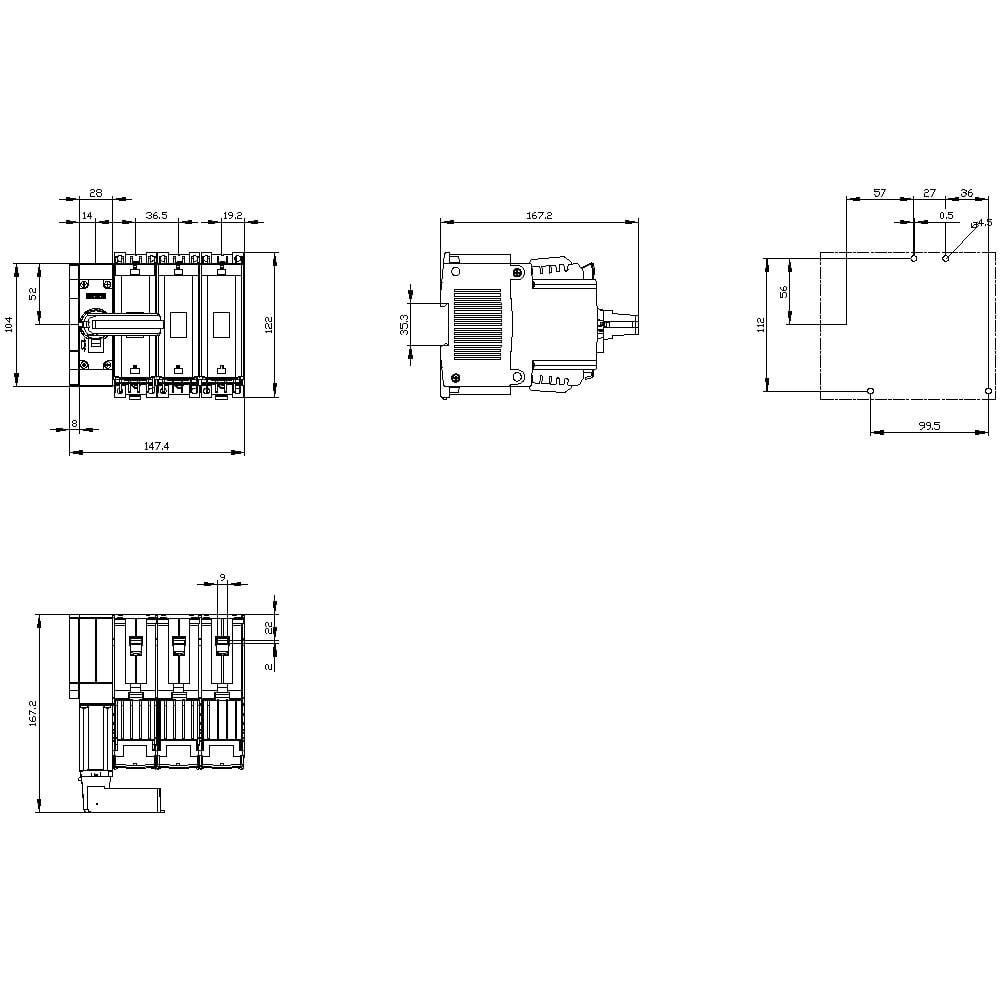

Tehnična risba naprave s tremi pogledi. Vsebuje natančne mere za višino, širino in globino v milimetrih.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

80 A

Kontakt

4 menjalo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

kos - zaloga Nemčija

Skupaj (319,00 € / Kos)

319,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Barva pogona: siva
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 15000
električna doba: 10000
Način pritrditve: pritrditev tal in pritrditev na 35 mm tirnico
Izvedba električnega priključka: škatlasta objemka
Velikost okvirja stikalnega odklopa: 1
Izguba energije: 33,9 W.

Kontakt: 4 menjalo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 3

Mere: (Š x V x G) 149 x 122 x 166 mm

Nazivni tok: 80 A

Nazivni tok - zaokrožen: 80 A

Izvedba: 3KF stikalne ločilnike z varovalkami

Širina: 149 mm

Višina: 122 mm

Globina: 166 mm

: Other

: 80 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Frame clamp

: FALSE

: Other

: TRUE

: TRUE

: 37 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743651 3-polni 80 A 4 menjalo 690 V/AC Siemens 3KF13082LB11

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743651 3-polni 80 A 4 menjalo 690 V/AC Siemens 3KF13082LB11

Opis

Stikalni odklopnik z varovalko 80A, dim. 1, 3-polni za NH varovalko Gr. 000 Sprednji kolesni levo Kompletna enota z direktnim pogonom siva Okvirni krog 3KF stikalni odklopnik z varovalkami kot glavnim, E-STOP ali popravilnim stikalom. Odvisno od njihove velikosti, preklapljači 3KF omogočajo vklop in izklop nazivnega toka med 32 in 800 A. Poleg tega tvorijo varnostno izolacijsko funkcijo v vseh nizkonapetostnih vezjih. 3KF stikalni odklopniki z varovalkami so optimizirani za zahtevne aplikacije, kjer se uporabljajo varovalke NH. 1. Razdelilniki z variabilnim obtočnim stikalom z vrati ali direktnim pogonom v petih velikostih. 2. Preprosta nadgradnja funkcij z obsežnimi dodatki. 3. Zanesljiva zaščita pred električnimi nesrečami zaradi funkcij zaklepanja, zaščite pred dotikom in samodejno zaklenjene varovalke varovalke ob vklopu. 4. Robustna tehnologija z visoko odpornostjo proti kratkemu stiku za visoko razpoložljivost sistema. 5. Hitra montaža na DIN tračnico za velikosti do 80 A. 6. Učinkovito inženirstvo z obsežnimi podatki CAx. 7. Varna zaščita tudi za vetrne turbine do 690 V + 10%. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
