Name: 4-polni 125 A 4 menjalo 690 V/AC Siemens 3KD32422NE100
Brand: Siemens
SKU: 1735790
Availability: BackOrder

Elektronska naprava podjetja Siemens z več priključki, verjetno del večjega električnega krmilnega sistema.

'Električni načrt: Zaporedna vezava s šestimi stikali, numeriranimi od 1 do 6, in nevtralnim vodnikom N.'

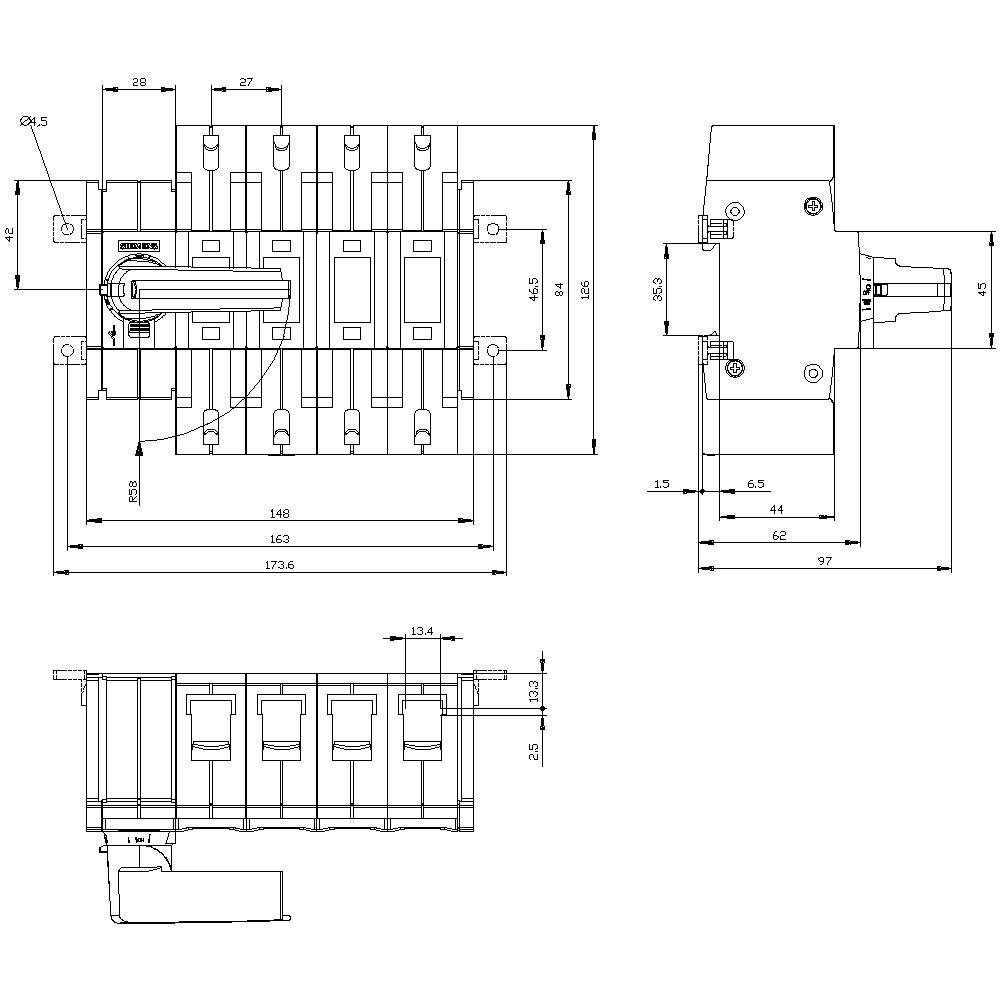

Tehnični diagram prikazuje sprednjo, stransko in tlorisno projekcijo elektronske komponente z natančnimi merami v milimetrih.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

125 A

Kontakt

4 menjalo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

kos - zaloga Nemčija

Skupaj (295,00 € / Kos)

295,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost na napetost: 8 kV
mehanska življenjska doba: 15000
električna doba: 1500
Barva pogona: siva
Izguba energije: 12,8 W
Izvedba električnega priključka: škatlasta objemka
Velikost stikalnega odklopa: 2
Vrsta pritrditve: vijak in pritrditev tirnice 35 mm

Kontakt: 4 menjalo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 4

Mere: (Š x V x G) 148 x 126 x 97 mm

Nazivni tok: 125 A

Nazivni tok - zaokrožen: 125 A

Izvedba: Stikalo

Širina: 148 mm

Višina: 126 mm

Globina: 97 mm

: 0

: 0

: 125 A

: 4

: IP20

: 4

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 125 A

: 55 kW

: FALSE

: 125

: Other

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1735790 4-polni 125 A 4 menjalo 690 V/AC Siemens 3KD32422NE100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1735790 4-polni 125 A 4 menjalo 690 V/AC Siemens 3KD32422NE100

Opis

Stikalni odklopnik 125A, dim. 2, 4-polna Pogon sprednjega kolesa levo Kompletna enota z direktnim pogonom siva Okvirni priključek 3KD stikalni odklopnik do 1600 A kot močna glavna stikalna plošča za vklop / izklop. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
