Name: 4-polni 16 A 3 menjalo 690 V/AC Siemens 3KD16442ME100
Brand: Siemens
SKU: 1702185
Availability: BackOrder

Električni zaščitni odklopnik Siemens, sivo-črne barve, s štirimi enotami, primeren za uravnavanje in varnost v električnih sistemih.

Slika prikazuje električno shemo z navpičnimi linijami, prekinjenimi s krogi, in številkami od 1 do 6 ter črkama Q in N.

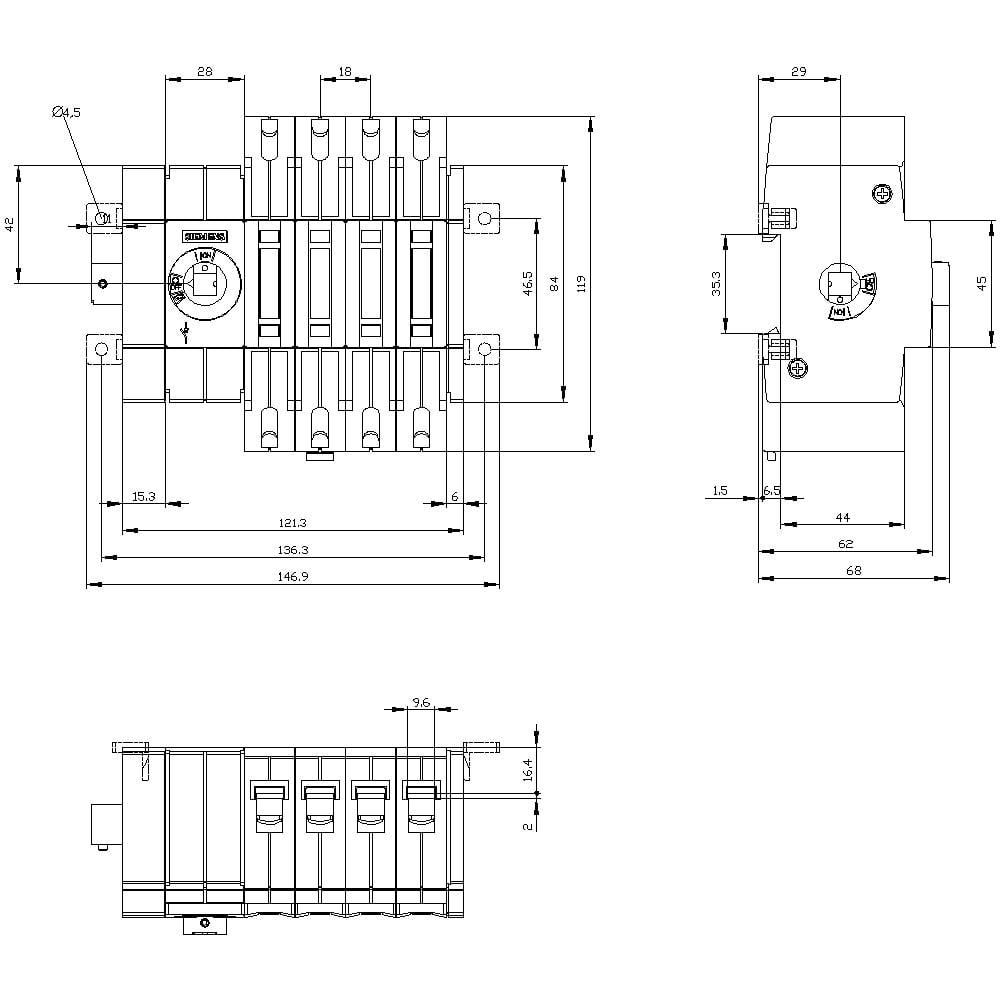

Tehnična risba stikala z merami v milimetrih, pogled od zgoraj in stranski pogled, prikazuje podrobnosti stikala in njegove dimenzije.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

16 A

Kontakt

3 menjalo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,1.12.

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost na napetost: 8 kV
mehanska življenjska doba: 15000
električna doba: 6000
Izguba energije: 0,4 W
Izvedba električnega priključka: škatlasta objemka
Velikost okvirja stikalnega odklopa: 1
Vrsta pritrditve: vijak in pritrditev tirnice 35 mm

Kontakt: 3 menjalo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 4

Mere: (Š x V x G) 121.3 x 119 x 69.5 mm

Nazivni tok: 16 A

Nazivni tok - zaokrožen: 16 A

Izvedba: Stikalo

Širina: 121.3 mm

Višina: 119 mm

Globina: 69.5 mm

: 0

: 0

: 16 A

: 4

: IP20

: 3

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 8 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: 8 kW

: FALSE

: 16

: Other

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1702185 4-polni 16 A 3 menjalo 690 V/AC Siemens 3KD16442ME100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1702185 4-polni 16 A 3 menjalo 690 V/AC Siemens 3KD16442ME100

Opis

Stikalo-razklopnik 16A, dim. 1, 4-polna, stranski pogon, levo Osnovna enota brez ročaja Okvirni priključek 3KD stikalna stikala do 1600 A kot močna glavna stikalna plošča za vklop in izklop. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
