Name: 4-polni 16 mm² 32 A 690 V/AC Vrste vodnikov = N Siemens 3LD32100TL05
Brand: Siemens
SKU: 1703077
Availability: BackOrder

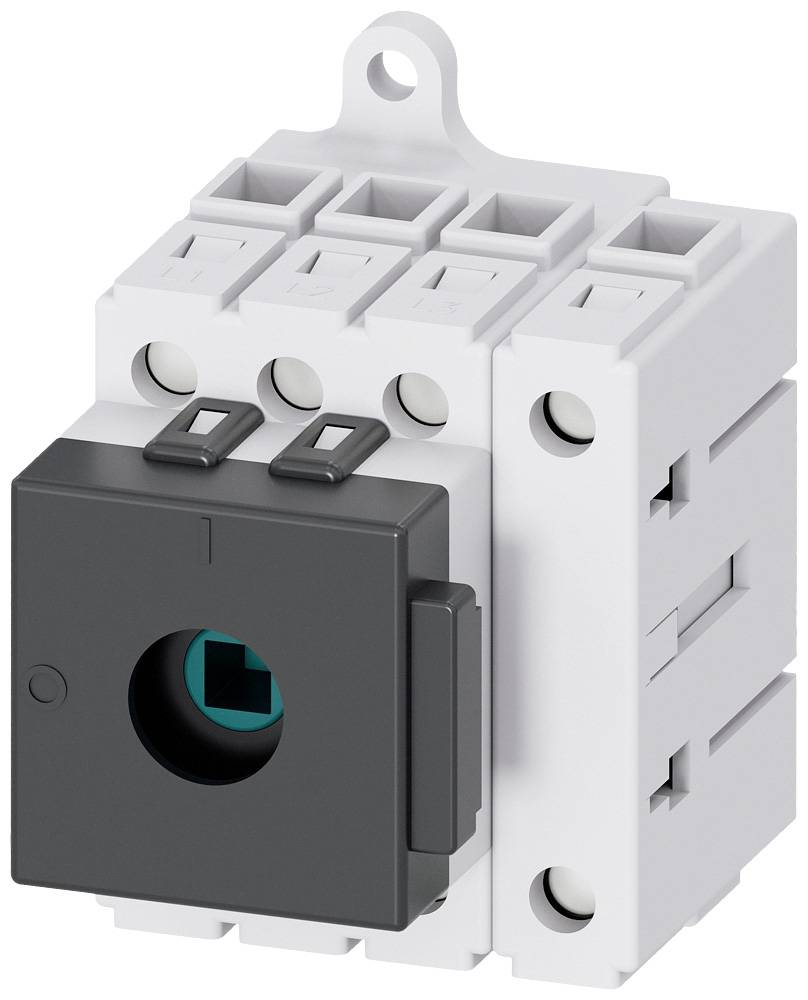

Tritočkovni električni kontaktor s plastičnim ohišjem, primeren za krmiljenje električnih tokokrogov.

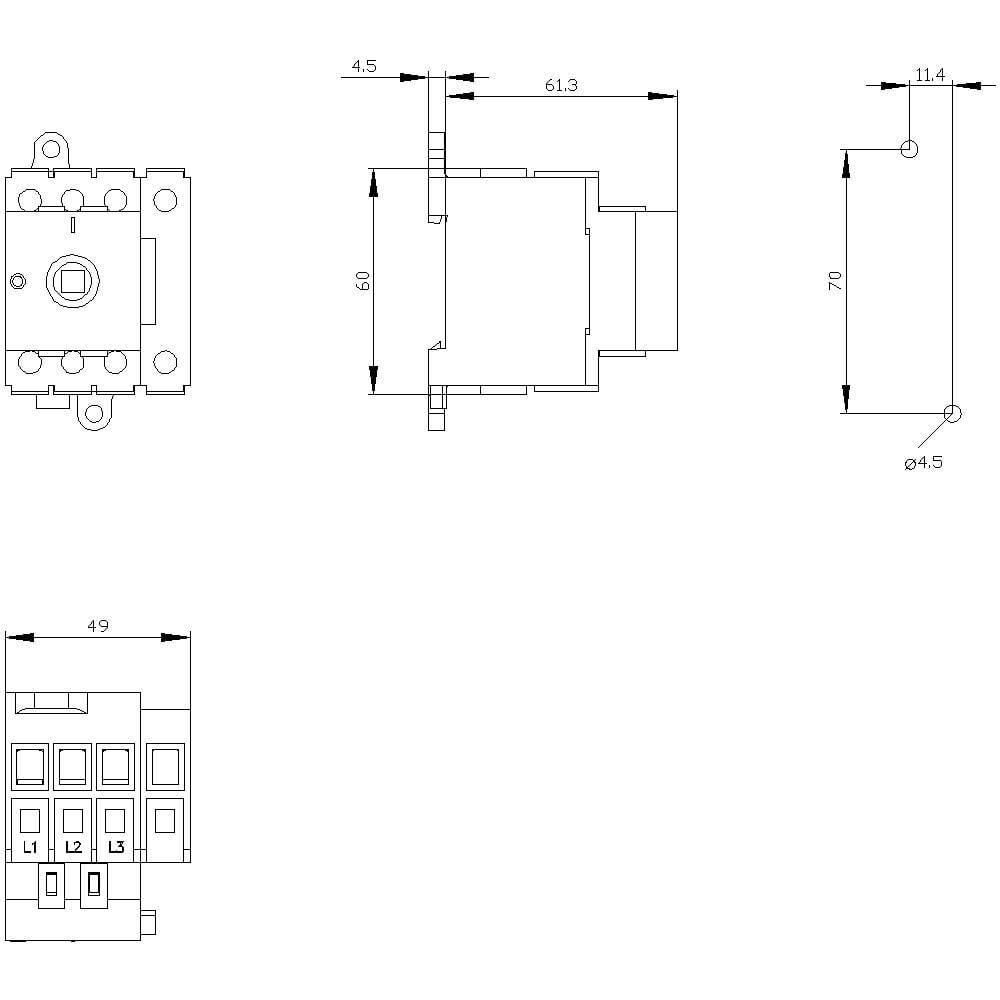

Tehnična risba električnega komponenta. Mere so 70 mm višine, 61,3 mm dolžine in 49 mm širine. Prikazuje priključke L1, L2, L3, N.

1/2

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

32 A

Obratovalna napetost

690 V/AC

Prečni prerez

16 mm²

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

Število

kos - zaloga Nemčija

Skupaj (47,99 € / Kos)

47,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 690 V.
Delovna frekvenca: 50/60 Hz
Temperatura okolice: -25 ° C - +55 ° C
Odpornost na napetost: 6 kV
mehanska življenjska doba: 100000
električna doba: 6000
Izguba energije: 7,2 W

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Prečni prerez: 16 mm²

Število pinov: 4

Mere: (Š x V x G) 49 x 60 x 64 mm

Nazivni tok: 32 A

Nazivni tok - zaokrožen: 32 A

Izvedba: Stikalo

Vrste vodnikov: N

Širina: 49 mm

Višina: 60 mm

Globina: 64 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP20

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.5 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1703077 4-polni 16 mm² 32 A 690 V/AC Vrste vodnikov = N Siemens 3LD32100TL05

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1703077 4-polni 16 mm² 32 A 690 V/AC Vrste vodnikov = N Siemens 3LD32100TL05

Opis

3LD3 stikalni odklopniki, Iu 32 A 3-polno glavno stikalo + N Nazivna delovna moč za AC-23 A pri 400V 11,5kW Namestitev razdelilnika Osnovno stikalo brez preklopnega pogona Glavni in izklopni stikalo 3LD za izklop in izklop v različnih okoljih. Uporaba 3LD3 napajalnikov je raznolika. Po odklopu omrežja zagotavljajo varno aktiviranje vseh električnih naprav, kot so preklop trofaznih motorjev ter klimatske in prezračevalne naprave. 3LD3 so predvideni tudi za uporabo nadzornih omaric, zlasti za aplikacije v majhnih strojih (npr. Žage, kompresorji, črpalke, mešalniki betona, vaje, rezkalni stroji in stroji za obdelavo lesa). Glavne in izklopne stikalne naprave 3LD za Siemens so značilne: 1. Modularna zasnova, hitra in enostavna vgradnja pomožnih stikal, priključek N-PE ali 4. Pol. 2. Vsestransko zahvaljujoč lokalni odobritvi. 3. Mehanska velikost za pet električnih velikosti. 4. Lahko se uporablja za DC aplikacije. 5. Tipi montaže: montaža na sprednji strani, pritrdilna plošča, DIN nosilec. 6. Optimalna ločitev mreže od 16 A do 63 A zaradi zaklepanja vrtljivega pogona. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
