Name: 4-polni 315 A 690 V/AC Siemens 3KD40400PE200
Brand: Siemens
SKU: 1742095
Availability: BackOrder

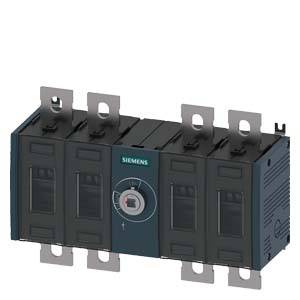

Siemensov električni odklopnik z več priključki, ki služi varni prekinitvi in krmiljenju električnih tokokrogov.

Prikaz električne sheme s številčenimi kontakti od 1 do 6 in označenimi vodniki N in Q.

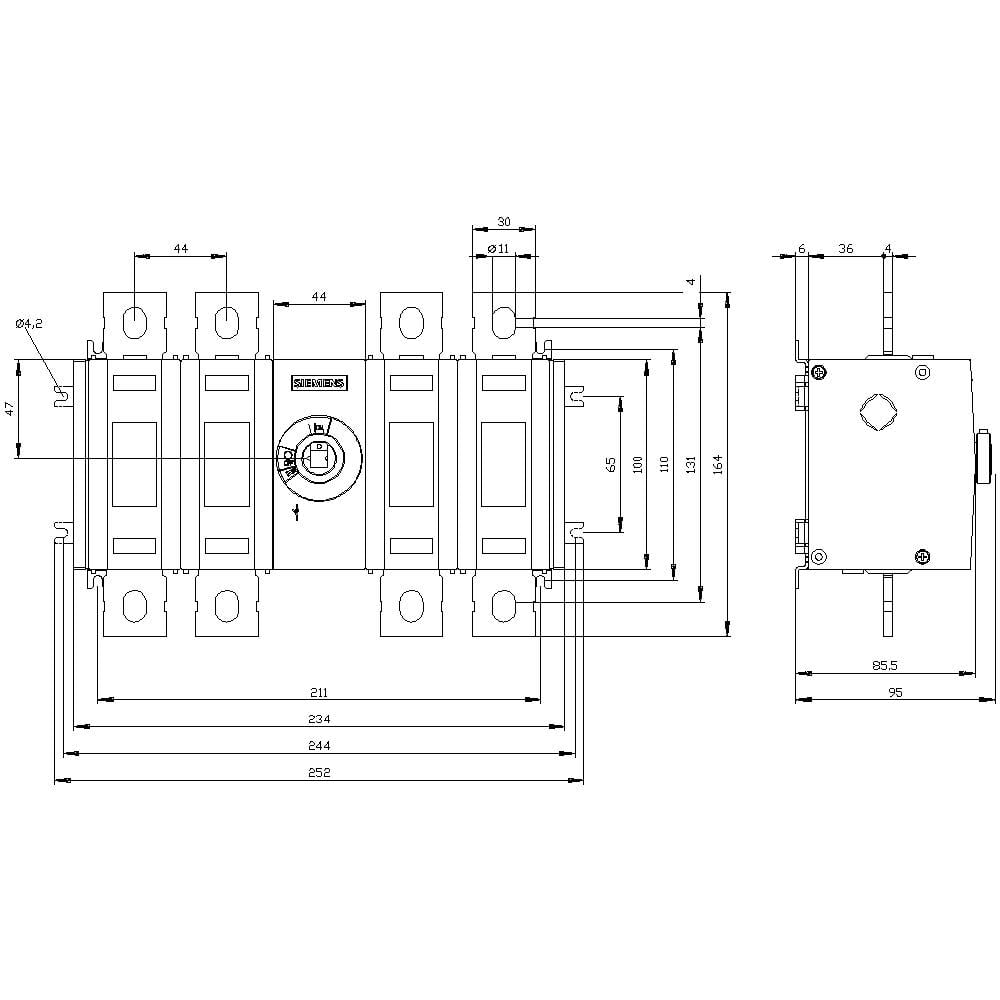

Tehnična risba električnega stikala z merskimi enotami v milimetrih. Sprednji in stranski pogled z natančnimi dimenzijami.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

315 A

Obratovalna napetost

690 V/AC

Mere

(Š x V x G) 234 x 164 x 93.5 mm

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

kos - zaloga Nemčija

Skupaj (509,00 € / Kos)

509,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 10000
električna doba: 1000
Izguba energije: 40 W.
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 3
Vrsta pritrditve: pritrditev z vijaki

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 4

Mere: (Š x V x G) 234 x 164 x 93.5 mm

Nazivni tok: 315 A

Nazivni tok - zaokrožen: 315 A

Izvedba: Stikalo

Širina: 234 mm

Višina: 164 mm

Globina: 93.5 mm

: 6

: 6

: 315 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 160 kW

: 13 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 315 A

: 160 kW

: FALSE

: 315

: Other

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742095 4-polni 315 A 690 V/AC Siemens 3KD40400PE200

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742095 4-polni 315 A 690 V/AC Siemens 3KD40400PE200

Opis

Preklopni konektor 315A, dim. 3, 4-polna Pogon na sprednjih kolesih v središču Osnovna enota brez ročaja Ploščati priključek 3KD stikalni odklopnik do 1600 A kot močna glavna stikalna plošča za vklop / izklop. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
