Name: 4-polni 500 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KD44440QE100
Brand: Siemens
SKU: 1742305
Availability: BackOrder

Električni ločilni odklopnik s štirimi stikalnimi komorami, stranskim vrtljivim stikalom in vidnimi električnimi kontakti; znamka 'Siemens'.

Shematski načrt prikazuje električno vezje z več vertikalnimi kontakti, številčenimi od 1 do N. Puščice nakazujejo povezave.

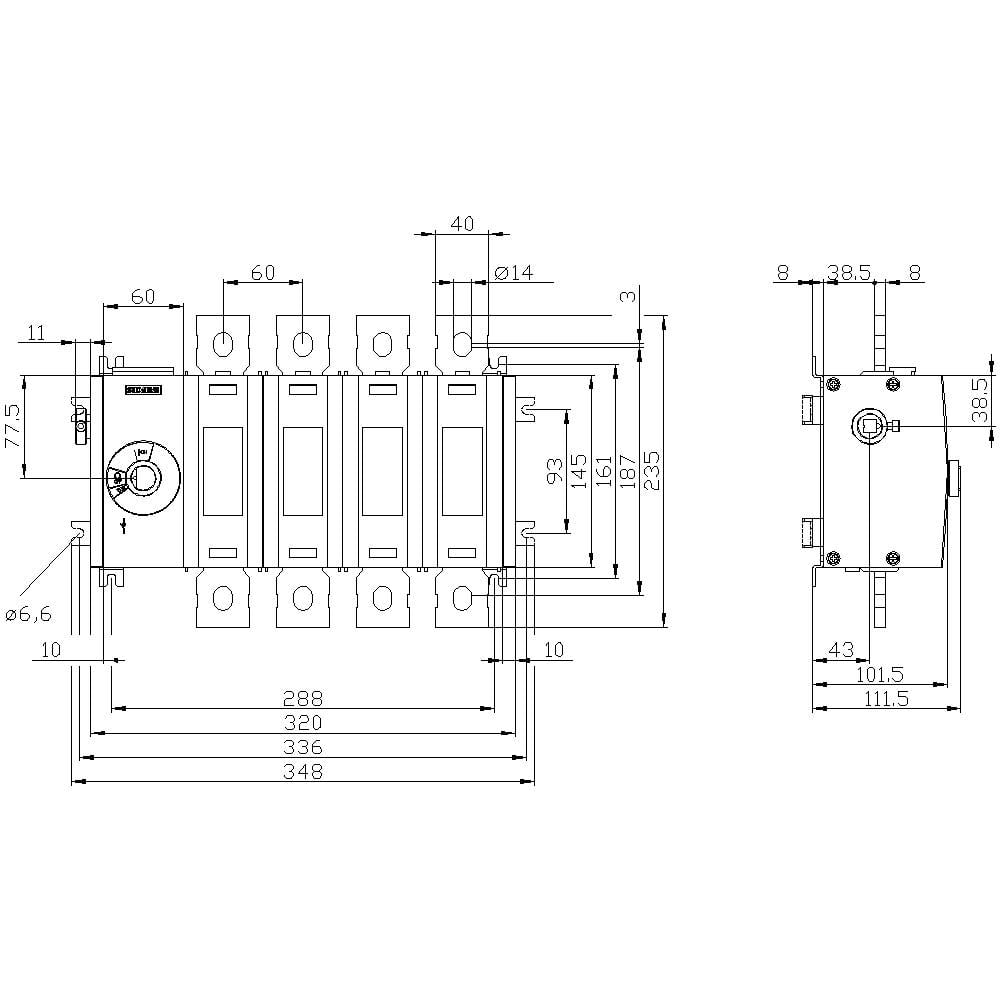

Tehnična risba električnega stikala s podrobnimi merami v milimetrih, sprednji in stranski pogled.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

500 A

Kontakt

8 zapiralo

8 odpiralo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,2.12.

Število

kos - zaloga Nemčija

Skupaj (775,00 € / Kos)

775,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 8000
električna doba: 1000
Izguba energije: 48 W.
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 4
Vrsta pritrditve: pritrditev z vijaki

Kontakt: 8 zapiralo
8 odpiralo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 4

Mere: (Š x V x G) 331 x 235 x 111.5 mm

Nazivni tok: 500 A

Nazivni tok - zaokrožen: 500 A

Izvedba: Stikalo

Širina: 331 mm

Višina: 235 mm

Globina: 111.5 mm

: 8

: 8

: 500 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 250 kW

: 30 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 500 A

: 280 kW

: FALSE

: 500

: Other

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742305 4-polni 500 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KD44440QE100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742305 4-polni 500 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KD44440QE100

Opis

Stikalo-razklopnik 500A, dim. 4, 4-polni stranski pogon levo Osnovna enota brez ročaja Ploščati priključek 3KD stikalna stikalna enota do 1600 A kot močna glavna stikalna plošča za vklop in izklop. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
