Name: 4-polni 630 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KD46420QE100
Brand: Siemens
SKU: 1741391
Availability: BackOrder

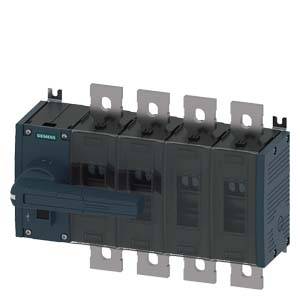

Električni stikalni element s šestimi priključki, izdelan s strani Siemensa, prikazuje komponente za industrijske aplikacije.

Električna shema prikazuje zaporedno vezavo s številčenimi kontakti v ozadju od 1 do 6 in N-kontaktom, povezanimi s prečnimi žicami.

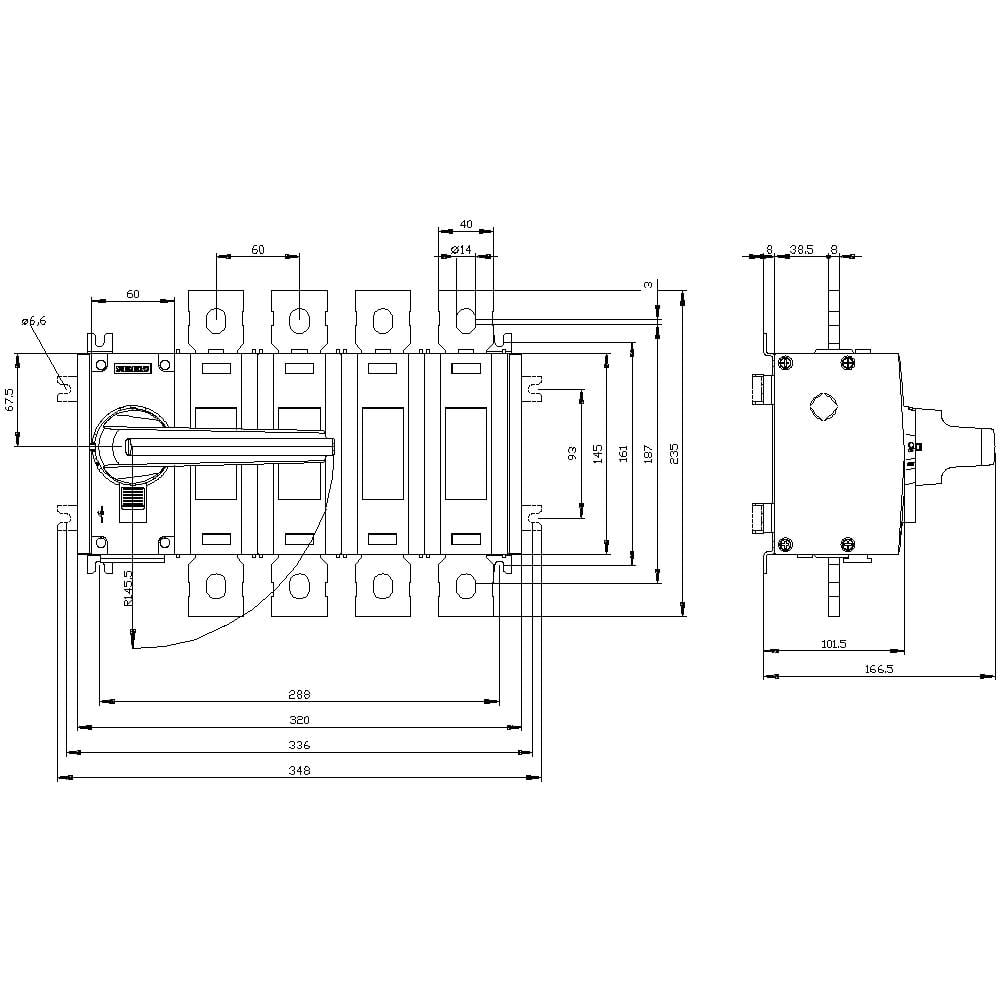

Tehnična risba stikala z merami v milimetrih. Prikazuje sprednji in stranski pogled, vključno z razmaki med luknjami.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

630 A

Kontakt

8 zapiralo

8 odpiralo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

kos - zaloga Nemčija

Skupaj (1135,00 € / Kos)

1135,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 8000
električna doba: 1000
Barva pogona: siva
Izguba energije: 68 W.
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 4
Vrsta pritrditve: pritrditev z vijaki

Kontakt: 8 zapiralo
8 odpiralo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 4

Mere: (Š x V x G) 320 x 235 x 166.5 mm

Nazivni tok: 630 A

Nazivni tok - zaokrožen: 630 A

Izvedba: Stikalo

Širina: 320 mm

Višina: 235 mm

Globina: 166.5 mm

: 8

: 8

: 630 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 355 kW

: 30 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 630 A

: 355 kW

: FALSE

: 630

: Other

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1741391 4-polni 630 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KD46420QE100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1741391 4-polni 630 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KD46420QE100

Opis

Preklopni razklopnik 630A, dim. 4, 4-polna Pogon sprednjega kolesa levo Kompletna enota z direktnim pogonom siva Ploski priključek 3KD stikalni odklopnik do 1600 A kot močna glavna, stikalna plošča za vklop / izklop. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
