Name: 4-polni 80 A 4 menjalo 690 V/AC Siemens 3KD28400NE200
Brand: Siemens
SKU: 1705627
Availability: BackOrder

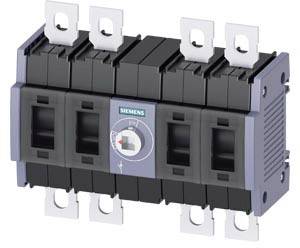

Siemensov močnostni odklopnik s šestimi kontaktnimi točkami; namenjen je zaščiti električnih tokokrogov z prekinitvijo toka.

Načrt električnega tokokroga za trifazni motor s tremi varovalkami in tremi stikali, oštevilčenimi od 1 do 6, povezanimi s fazami R, S, T.

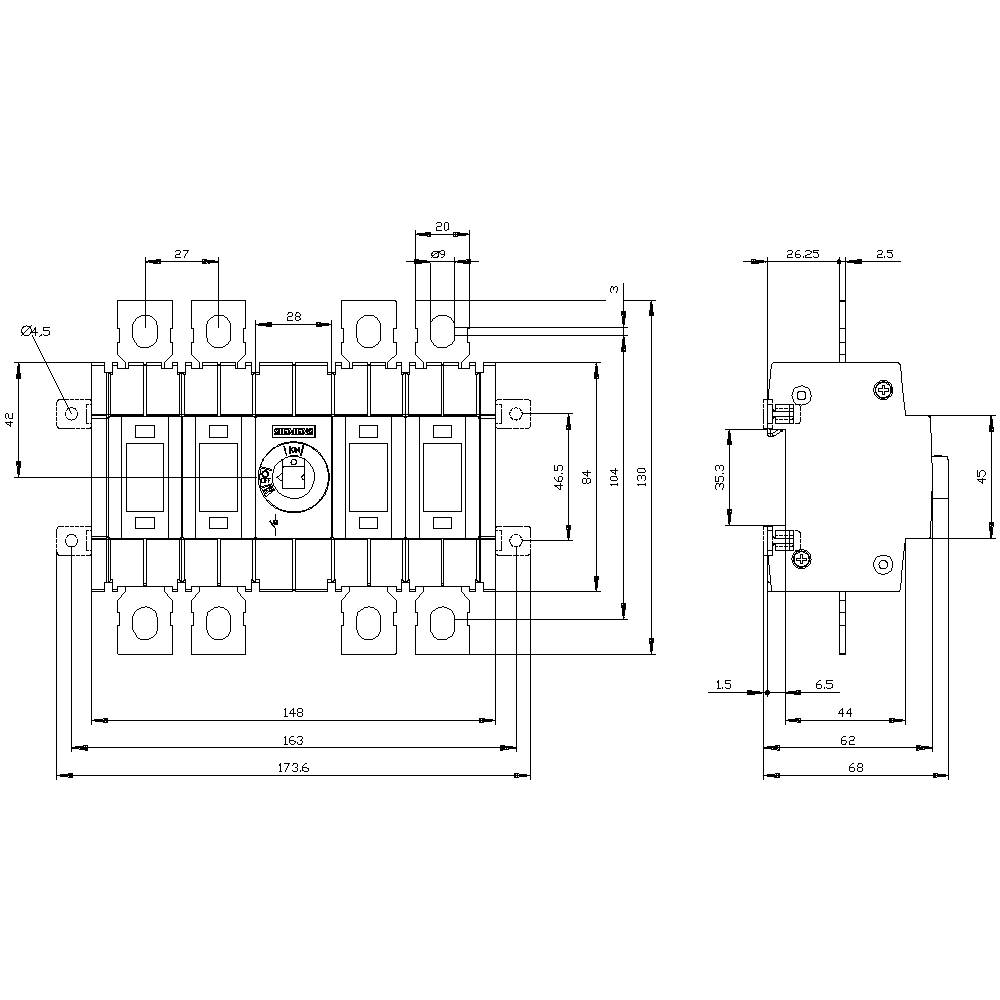

Tehnična risba električnega stikala z merami in oznakami. Prikazuje čelni in stranski pogled za namestitev.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

80 A

Kontakt

4 menjalo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (139,99 € / Kos)

139,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost na napetost: 8 kV
mehanska življenjska doba: 15000
električna doba: 1500
Izguba energije: 4,4 W
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 2
Vrsta pritrditve: vijak in pritrditev tirnice 35 mm

Kontakt: 4 menjalo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 4

Mere: (Š x V x G) 148 x 168 x 68 mm

Nazivni tok: 80 A

Nazivni tok - zaokrožen: 80 A

Izvedba: Stikalo

Širina: 148 mm

Višina: 168 mm

Globina: 68 mm

: 0

: 0

: 80 A

: 4

: IP00

: 4

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 80 A

: 37 kW

: FALSE

: 80

: Other

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1705627 4-polni 80 A 4 menjalo 690 V/AC Siemens 3KD28400NE200

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1705627 4-polni 80 A 4 menjalo 690 V/AC Siemens 3KD28400NE200

Opis

Stikalni odklopnik 80A, dim. 2, 4-polni pogon na sprednja kolesa v središču Osnovna naprava brez ročaja Ploščati priključek, vključno s pregradno fazo Stikalni odklopnik 3KD do 1600 A kot močno glavno stikalo EMERGENCY STOP ali popravilo. Siemens 3KD stikalni odklopniki do 1600 A zanesljivo zagotavljajo osebno zaščito in zagotavljajo visoko razpoložljivost sistema v industriji, infrastrukturi in stavbah. Kot glavno stikalo EMERGENCY STOP ali popravilo preklapljajte stikala 3KD zanesljivo preklopite električno opremo pod obremenitvijo in zagotovite varnostno izklopno funkcijo in vezje v nizkonapetostnih krogih. 1. Zanesljiva zaščita pred električnimi nesrečami. 2. Robustna tehnologija za visoko razpoložljivost sistema. 3. Vsestranska uporaba s spremenljivo povezavo in tipi pogonov. 4. Preprosta nadgradnja dodatnih funkcij z obsežnimi dodatki. 5. Hitra montaža na DIN tračnico za velikosti do 200 A. 6. Učinkovito inženirstvo s pomočjo obsežnih podatkov CAx. 7. Nezapletena dokumentacija z ročnim konfiguratorjem. 8. Primerno za vetrne in sončne sisteme. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
