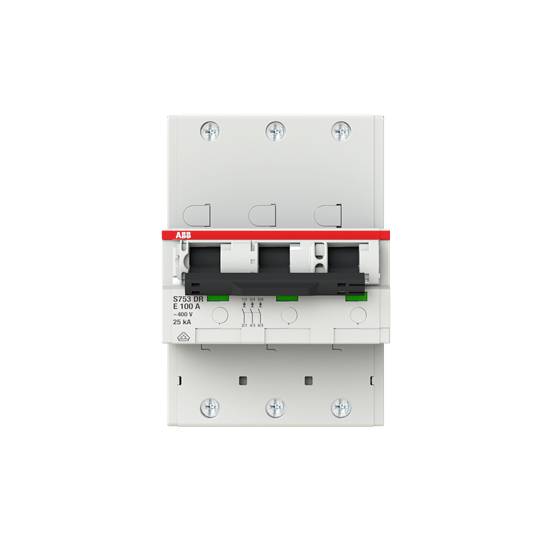

ABB 2CDH783010R0822 S753DR-E100 inštalacijski odklopnik 3-fazni 100 A
Vrsta izdelka
inštalacijski odklopnik
Število pinov
3
Nazivni tok - zaokrožen
100 A
Nazivni tok
100 A
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- Vrsta izdelka
inštalacijski odklopnik
- Število pinov
3
- Nazivni tok - zaokrožen
100 A
- Nazivni tok
100 A
- Vsebina
1 kos
- Izvedba
3-fazni
- Značilnosti stikal/tipk
za montažo na din-letev
IP20
DIN rail
100 A
Other
690 V
3
25 kA
4
3
IP20
3
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3117953 ABB 2CDH783010R0822 S753DR-E100 inštalacijski odklopnik 3-fazni 100 A
Opis
S750DR v 80 in 100 A so selektivni glavni odklopniki (stikala SH) s certifikatom VDE v skladu z IEC / EN 60947-2 in se uporabljajo kot skupinske ali rezervne varovalke namesto NH varovalk ali drugih prenapetostnih zaščitnih naprav v glavnih razdelilnih ploščah ali stikalnih napravah . Ponujajo popolno selektivnost za predhodne in spodnje zaščitne naprave zaradi edinstvene omejitve energije v primeru okvare.
S750DR ne potrebuje povezave z nevtralno žico, saj je neodvisen od napetosti. Za vklop ali izklop ali zaščitno funkcijo ni potrebna pomožna energija. Zasnova zagotavlja, da je zaščitna funkcija zanesljivo izpolnjena, ne glede na napake v omrežju ali obliko omrežja.
S750DR je namenjen za montažo na DIN letev. 3-polne naprave je mogoče namestiti na 40 mm zbiralni sistem z uporabo zbiralnega adapterja S750DR-QA.
Uporaba: funkcionalne zgradbe, industrija, varnostno pomembna območja in za zagotavljanje visoke razpoložljivosti sistema. Na primer v objektih za zbiranje ljudi (DIN VDE 0100-718) in v prostorih za medicinsko uporabo (DIN VDE 0100-710).
Besedilo je strojno prevedeno.
S750DR ne potrebuje povezave z nevtralno žico, saj je neodvisen od napetosti. Za vklop ali izklop ali zaščitno funkcijo ni potrebna pomožna energija. Zasnova zagotavlja, da je zaščitna funkcija zanesljivo izpolnjena, ne glede na napake v omrežju ali obliko omrežja.
S750DR je namenjen za montažo na DIN letev. 3-polne naprave je mogoče namestiti na 40 mm zbiralni sistem z uporabo zbiralnega adapterja S750DR-QA.
Uporaba: funkcionalne zgradbe, industrija, varnostno pomembna območja in za zagotavljanje visoke razpoložljivosti sistema. Na primer v objektih za zbiranje ljudi (DIN VDE 0100-718) in v prostorih za medicinsko uporabo (DIN VDE 0100-710).
Besedilo je strojno prevedeno.
