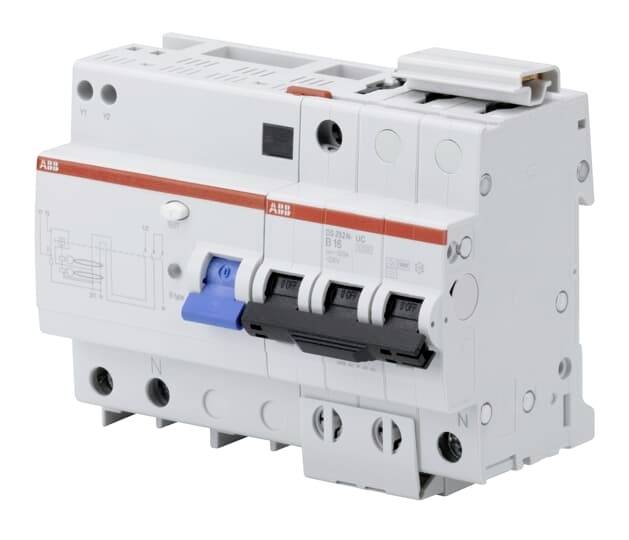

ABB 2CDR272568R3637 FID stikalo/inštalacijski odklopnik senzitivni FI za vse vrste toka 63 A 0.03 A
Vrsta izdelka
FID stikalo/inštalacijski odklopnik
Značilnost sprožitve
K
Nazivni-diferenčni tok
0.03 A
Nazivni tok - zaokrožen
63 A
Nazivna napetost (podrobnosti)
230 V
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- Nazivna napetost (podrobnosti)
230 V
- Vrsta izdelka
FID stikalo/inštalacijski odklopnik
- Značilnost sprožitve
K
- Nazivni-diferenčni tok
0.03 A
- Vsebina
1 kos
- Nazivni tok
63 A
- Nazivni tok - zaokrožen
63 A
- Izvedba
senzitivni FI za vse vrste toka
AC/DC
123 mm
63 A
230 V
K
500 V
0.3 A
B
3 kA
3
3
2
7
Other
IP20
2
FALSE
10 kA
0.75-25 mm²
10-35 mm²
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
Undelayed
10 kA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3113546 ABB 2CDR272568R3637 FID stikalo/inštalacijski odklopnik senzitivni FI za vse vrste toka 63 A 0.03 A
Opis
Kombinacije FI/LS (RCBO) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Kombinacije FI/LS serije DS250N-UC zagotavljajo zaščito pred sinusoidnimi izmeničnimi tokovi, pulzirajočimi tokovi do zemlje in gladkimi enosmernimi diferenčnimi tokovi s širokim razponom (visokih/) frekvenc. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom), dodatna zaščita (z IΔn ≤ 30 mA) in zaščita pred električnim požarom (z IΔn ≤ 300 mA). Ustrezajo proizvodnim standardom za tip A DIN EN 61009-1 (VDE 0664-20) dodatek G in tip B DIN EN 60947-2 (VDE 0660-101).
Serija DS250N-UC je posebna kombinacija FI/LS za uporabo na območju lokalnih vlakov z enosmernim tokom, zlasti znotraj območja nadzemnega voda. Razviti so bili na podlagi zgornjih standardov za izdelke in natančno ustrezajo priporočilom dokumenta VDV 509 (10/08): »Uporaba zaščitnih vezij za preostali tok (FI) v elektroenergetskih sistemih enosmernih lokalnih železnic«.
DS250N-UC je sestavljen iz bloka FI, občutljivega na vse tokove (tip B) in dela LS z enim ali tremi zunanjimi prevodnimi poli v različici AC ter dveh nasprotno povezanih nevtralnih vodnikov v različici UC - za polaritetno neodvisno izklop enosmernih tokov (N-UC : N pol za univerzalni tok).
To pomeni, da je mogoče visoke kompenzacijske enosmerne tokove med nevtralnim vodnikom splošnega omrežja in ozemljitvijo enosmernega toka (povratni vodnik enosmernega železniškega omrežja) - ali obratno - varno izklopiti.
Besedilo je strojno prevedeno.
Serija DS250N-UC je posebna kombinacija FI/LS za uporabo na območju lokalnih vlakov z enosmernim tokom, zlasti znotraj območja nadzemnega voda. Razviti so bili na podlagi zgornjih standardov za izdelke in natančno ustrezajo priporočilom dokumenta VDV 509 (10/08): »Uporaba zaščitnih vezij za preostali tok (FI) v elektroenergetskih sistemih enosmernih lokalnih železnic«.
DS250N-UC je sestavljen iz bloka FI, občutljivega na vse tokove (tip B) in dela LS z enim ali tremi zunanjimi prevodnimi poli v različici AC ter dveh nasprotno povezanih nevtralnih vodnikov v različici UC - za polaritetno neodvisno izklop enosmernih tokov (N-UC : N pol za univerzalni tok).
To pomeni, da je mogoče visoke kompenzacijske enosmerne tokove med nevtralnim vodnikom splošnega omrežja in ozemljitvijo enosmernega toka (povratni vodnik enosmernega železniškega omrežja) - ali obratno - varno izklopiti.
Besedilo je strojno prevedeno.
