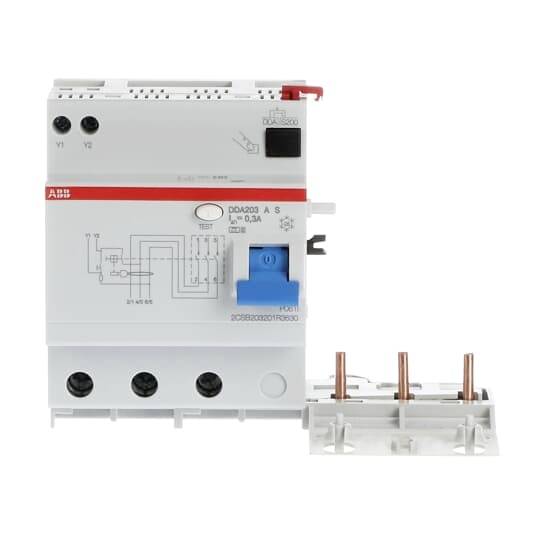

Name: ABB 2CSB203201R3630 FID stikalo 3-fazni 63 A 0.03 A
Brand: ABB
SKU: 3118801

Tehnične specifikacije

Nazivna napetost (podrobnosti): 230 - 400 V

Vrsta izdelka: FID stikalo

Število pinov: 3

Nazivni-diferenčni tok: 0.03 A

Vsebina: 1 kos

Nazivni tok: 63 A

Nazivni tok - zaokrožen: 63 A

Izvedba: 3-fazni

Zaviralna kapaciteta: 6 kA

: 63 A

: 500 V

: 3

: FALSE

: 0 ms

: A

: 5 kA

: 0.3-0.3 A

: 195-440 V

: 7.6 W

: 50/60 Hz

: IP2X

: 25-25 mm²

: 25-25 mm²

: TRUE

: -25-55 °C

: FALSE

: TRUE

: 4

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3118801 ABB 2CSB203201R3630 FID stikalo 3-fazni 63 A 0.03 A

Opis

Blok FI (RCU) je namenjen montaži s strani naročnika z odklopniki serije S200. Nastale kombinacije FI/LS (RCBO) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zagotavljajo zaščito 1P+N, 2P, 3P, 3P+N ali 4P tokokrogov pred preobremenitvijo in kratkimi tokovi, zaščito pred sinusoidnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladko komponento diferenčnega toka DC do 6 mA proti zemlji. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom) in požarna zaščita (z IΔn ≤ 300 mA). Ustrezajo proizvodnemu standardu IEC/EN 61009 Priloga G, IEC/EN 61009-2-1.
Področja uporabe vključujejo komercialne in industrijske aplikacije. Široka paleta dodatne opreme vam ponuja vse, kar potrebujete za vaša montažna opravila.
Nazivna preklopna moč pri vgradnji MCB S200 je: 6 kA, S200 M: 10 kA, S200 P do 25 A: 25 kA.
Optimalen kompromis med varnostjo in neprekinjenostjo delovanja zahvaljujoč odpornosti proti motnjam proti nenamernemu izklopu z odpornostjo na udarni tok (oblika udarnega toka 8/20 μs) = 5000 A. Selektivnost z napravami v smeri toka z manjšim nazivnim diferenčnim tokom, na primer 30 mA.

Besedilo je strojno prevedeno.
