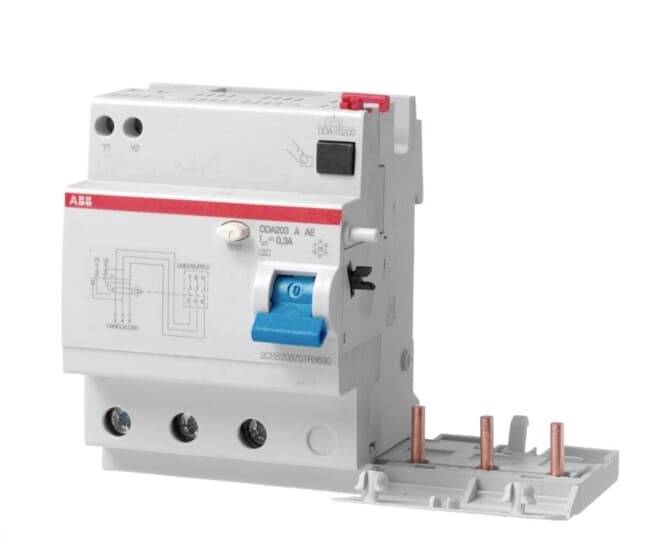

Name: ABB 2CSB203701R3630 FID stikalo 63 A 0.03 A
Brand: ABB
SKU: 3118807

Tehnične specifikacije

Nazivna napetost (podrobnosti): 230 - 400 V

Vrsta izdelka: FID stikalo

Število pinov: 3

Nazivni-diferenčni tok: 0.03 A

Vsebina: 1 kos

Nazivni tok: 63 A

Nazivni tok - zaokrožen: 63 A

: 63 A

: 500 V

: 3

: FALSE

: A

: 0.3-0.3 A

: 230-400 V

: 50/60 Hz

: IP2X

: 25-25 mm²

: 25-25 mm²

: TRUE

: -25-55 °C

: FALSE

: FALSE

: 4 kV

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3118807 ABB 2CSB203701R3630 FID stikalo 63 A 0.03 A

Opis

Blok FI (RCU) je namenjen montaži s strani naročnika z odklopniki serije S200. Nastale kombinacije FI/LS (RCBO) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zagotavljajo zaščito 1P+N, 2P, 3P, 3P+N ali 4P tokokrogov pred preobremenitvijo in kratkimi tokovi, zaščito pred sinusoidnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladko komponento diferenčnega toka DC do 6 mA proti zemlji. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom), dodatna zaščita (z IΔn ≤ 30 mA) in požarna zaščita (z I∆n ≤ 300 mA). Ustrezajo proizvodnemu standardu IEC/EN 61009 Dodatek G. Področja uporabe so komercialne in industrijske aplikacije. Blok DDA200 AE FI ima dva dodatna terminala, ki se uporabljata v tokokrogih za zaustavitev v sili za daljinsko odpiranje v pozitivni varnosti. Če so tipke z normalno zaprtimi kontakti zaporedno povezane, je treba na te sponke priključiti vezje za daljinsko upravljanje.
Upoštevati je treba, da lahko samo en DDA200 AE nadzira isto vezje in da je za vsak DDA200 AE potreben namenski tokokrog ZA IZKLOP V SILI. DDA200 AE je treba napajati od zgoraj. Ko je pritrjen na odklopnik S200 P, so lastnosti izolatorja na voljo v skladu z IEC 60947-1.

Besedilo je strojno prevedeno.

Namigi

Za ta izdelek najdete primerne predmete tukaj

Lučke za pisala

Opis

Blok FI (RCU) je namenjen montaži s strani naročnika z odklopniki serije S200. Nastale kombinacije FI/LS (RCBO) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zagotavljajo zaščito 1P+N, 2P, 3P, 3P+N ali 4P tokokrogov pred preobremenitvijo in kratkimi tokovi, zaščito pred sinusoidnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladko komponento diferenčnega toka DC do 6 mA proti zemlji. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom), dodatna zaščita (z IΔn ≤ 30 mA) in požarna zaščita (z I∆n ≤ 300 mA). Ustrezajo proizvodnemu standardu IEC/EN 61009 Dodatek G. Področja uporabe so komercialne in industrijske aplikacije. Blok DDA200 AE FI ima dva dodatna terminala, ki se uporabljata v tokokrogih za zaustavitev v sili za daljinsko odpiranje v pozitivni varnosti. Če so tipke z normalno zaprtimi kontakti zaporedno povezane, je treba na te sponke priključiti vezje za daljinsko upravljanje.
Upoštevati je treba, da lahko samo en DDA200 AE nadzira isto vezje in da je za vsak DDA200 AE potreben namenski tokokrog ZA IZKLOP V SILI. DDA200 AE je treba napajati od zgoraj. Ko je pritrjen na odklopnik S200 P, so lastnosti izolatorja na voljo v skladu z IEC 60947-1.

Besedilo je strojno prevedeno.
