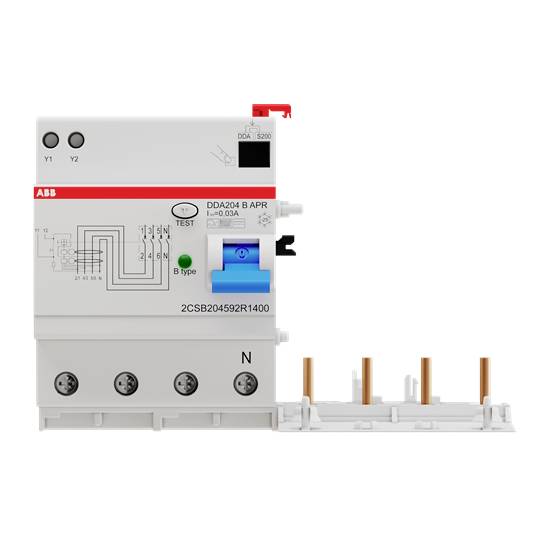

ABB 2CSB204592R1400 FID stikalo senzitivni FI za vse vrste toka 40 A
Vrsta izdelka
FID stikalo
Število pinov
4
Značilnost sprožitve
B
Nazivni tok - zaokrožen
40 A
Nazivna napetost (podrobnosti)
230 - 400 V
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- Nazivna napetost (podrobnosti)
230 - 400 V
- Vrsta izdelka
FID stikalo
- Število pinov
4
- Značilnost sprožitve
B
- Vsebina
1 kos
- Nazivni tok
40 A
- Nazivni tok - zaokrožen
40 A
- Izvedba
senzitivni FI za vse vrste toka
40 A
500 V
4
FALSE
10 ms
B
3 kA
0.03-0.03 A
230-400 V
50/60 Hz
IP2X
16-16 mm²
16-16 mm²
TRUE
-25-55 °C
FALSE
TRUE
4 kV
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3118817 ABB 2CSB204592R1400 FID stikalo senzitivni FI za vse vrste toka 40 A
Opis
DDA200 Tip B AP-R za gladke enosmerne diferenčne tokove
Občutljivost na vse tokove, 10 ms kratkočasovna zakasnitev, odpornost na udarni tok 3 kA
Blok FI (RCU) je namenjen montaži s strani naročnika z odklopniki serije S200. Nastale kombinacije FI/LS (RCBO) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zagotavljajo zaščito tokokrogov 1P+N, 2P, 3P, 3P+N ali 4P pred tokovi preobremenitve in kratkega stika, zaščito pred sinusoidnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladko komponento diferenčnega toka DC do 10 mA na zemljo, kot tudi gladke enosmerne diferenčne tokove v frekvenčnem območju 0...1 kHz. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom), dodatna zaščita (z IΔn ≤ 30 mA) in požarna zaščita (z IΔn ≤ 300 mA).
Ustrezajo standardom za izdelke IEC/EN 61009-1 (VDE 0664-20) Priloga G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Področja uporabe so predvsem komercialne in industrijske aplikacije. Široka paleta dodatne opreme vam ponuja vse, kar potrebujete za vaša montažna opravila.
Optimalen kompromis med varnostjo in kontinuiteto delovanja nudi visoko razpoložljivost sistema, zahvaljujoč odpornosti proti motnjam z odpornostjo na udarni tok (oblika udarnega toka 8/20 μs) = 3.000 A proti neželenemu izklopu in 10 ms kratkotrajno zakasnitvijo.
Besedilo je strojno prevedeno.
Občutljivost na vse tokove, 10 ms kratkočasovna zakasnitev, odpornost na udarni tok 3 kA
Blok FI (RCU) je namenjen montaži s strani naročnika z odklopniki serije S200. Nastale kombinacije FI/LS (RCBO) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zagotavljajo zaščito tokokrogov 1P+N, 2P, 3P, 3P+N ali 4P pred tokovi preobremenitve in kratkega stika, zaščito pred sinusoidnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladko komponento diferenčnega toka DC do 10 mA na zemljo, kot tudi gladke enosmerne diferenčne tokove v frekvenčnem območju 0...1 kHz. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom), dodatna zaščita (z IΔn ≤ 30 mA) in požarna zaščita (z IΔn ≤ 300 mA).
Ustrezajo standardom za izdelke IEC/EN 61009-1 (VDE 0664-20) Priloga G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Področja uporabe so predvsem komercialne in industrijske aplikacije. Široka paleta dodatne opreme vam ponuja vse, kar potrebujete za vaša montažna opravila.
Optimalen kompromis med varnostjo in kontinuiteto delovanja nudi visoko razpoložljivost sistema, zahvaljujoč odpornosti proti motnjam z odpornostjo na udarni tok (oblika udarnega toka 8/20 μs) = 3.000 A proti neželenemu izklopu in 10 ms kratkotrajno zakasnitvijo.
Besedilo je strojno prevedeno.
