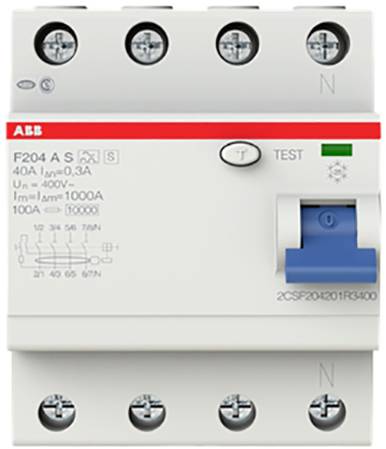

ABB 2CSF204201R3400 F204 A S-40/0,3 FID stikalo A 4-polni 40 A 0.3 A 400 V
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
FID stikalo
Število pinov
4
Značilnost sprožitve
A
Nazivni-diferenčni tok
0.3 A
Nazivni tok - zaokrožen
40 A
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Vrsta izdelka
FID stikalo
- Število pinov
4
- Značilnost sprožitve
A
- Nazivni-diferenčni tok
0.3 A
- Nazivni tok
40 A
- Nazivni tok - zaokrožen
40 A
- Mere
(D x Š x V) 150 cm x 50 mm x 100 mm
- Vsebina
1 kos
- Nazivna napetost
400 V
- Širina
50 mm
- Višina
100 mm
- Dolžina
150 cm
- Globina
69 mm
- Teža
0
DIN rail
AC
69 mm
40 A
400 V
500 V
4
0.3 A
2
4
FALSE
IP2X
25-25 mm²
0-25 mm²
-25-55 °C
TRUE
4
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 FID stikalo A 4-polni 40 A 0.3 A 400 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2318918 ABB 2CSF204201R3400 F204 A S-40/0,3 FID stikalo A 4-polni 40 A 0.3 A 400 V
Opis
Zaščitne naprave za preostali tok (RCCB) ponujajo osebno in premoženjsko zaščito ter zaščito pred električno vžigom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Odklopniki preostalega toka serije F200 zagotavljajo zaščito pred sinusoidnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladko komponento enosmernega preostalega toka do 6 mA na zemljo. Poleg zaščite pred napakami (zaščita pred posrednim stikom) in požarne zaščite (z IΔn ≤ 300 mA). Izpolnjujejo standarde izdelkov IEC / EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) in za F200 A do 100 A UL 1053. Področja uporabe so gospodinjske, komercialne in industrijske aplikacije. Obsežen nabor dodatne opreme vam ponuja vse, kar potrebujete za namestitvene naloge. Številne odobritve omogočajo, da je F200 primeren za uporabo po vsem svetu. Optimalen kompromis med varnostjo in neprekinjenostjo delovanja zahvaljujoč odpornosti na motnje proti nenamernemu sprožitvi z uporom prenapetostnega toka (prenapetostni tok 8/20 μs) = 5000 A. Selektivnost pri napravah na nižji stopnji z nižjim nazivnim preostalim tokom, npr. 30 mA (glejte tabele selektivnosti v podpoglavju " Tehnične podrobnosti o zaščitnih napravah z diferenčnim tokom (RCD)" ).
