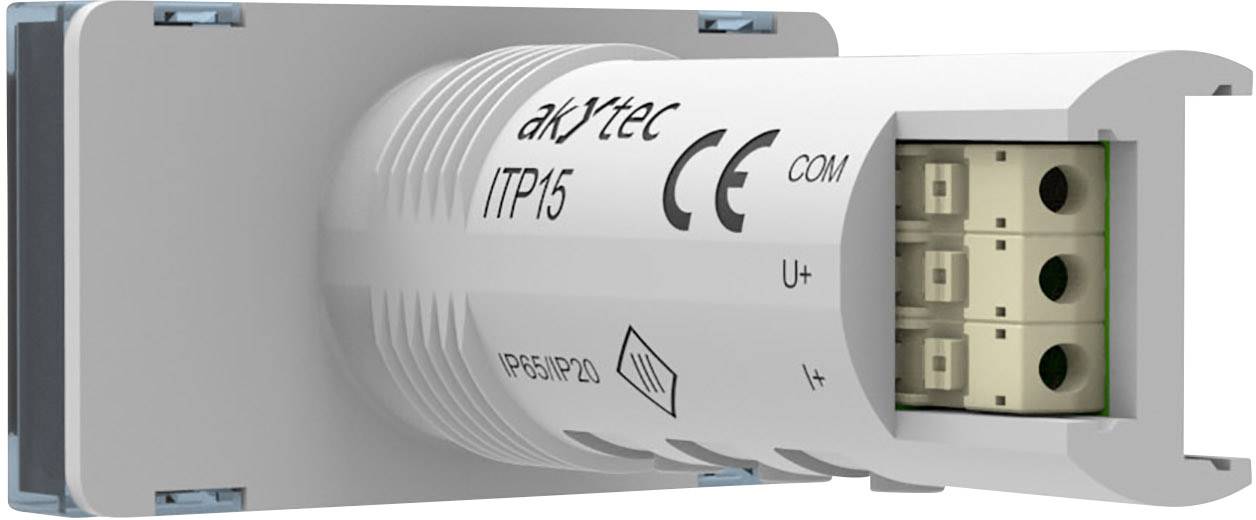

Name: akYtec ITP15 digitalna vgradna merilna naprava
Brand: akYtec
SKU: 2239890
Availability: InStock

Tehnične specifikacije

Vrsta izdelka: digitalna vgradna merilna naprava

Merilna funkcija: tok
napetost ac
napetost dc

Območje merjenja (min.): 0 mA
0 V

Vrsta: ITP15

Merilno območje (maks.): 20 mA
10 V

Vrsta zaslona: LED

: IP65 (spredaj)
IP20 (hrbtna stran)

Širina vgradnje: 22.5 mm

Prikaz (štetje): 10

Vgradna višina: 22.5 mm

Delovna napetost: 24 V

Mere: (Ø x V) 22.5 mm x 26 mm

Teža: 30 g

Maks. obratovalna napetost: 30 V

Min. obratovalna napetost: 10 V

Osvetlitev zaslona: rdeča
zelena

Značilnosti: barvna lestvica

Širina: 48 mm

Višina: 26 mm

Dolžina: 65 mm

Premer: 22.5 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2239890 akYtec ITP15 digitalna vgradna merilna naprava

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2239890 akYtec ITP15 digitalna vgradna merilna naprava

Prenos datotek

Prenos datotek 2239890 akYtec ITP15 digitalna vgradna merilna naprava

Opis

Zaslon črtnega grafa ITP15 je kompakten procesni zaslon, ki je zasnovan za vizualizacijo analognega vhodnega signala v območju od 0 do 100% z desetsegmentnim zaslonom. Vhodni signal je lahko linearni napetostni signal 0 (2) -10 V ali trenutni signal 0 (4) -20 mA. Zaradi valjaste oblike pritrdilnega dela ohišja se naprava lahko namesti navpično ali vodoravno, ne da bi pri tem spremenili izrez. ITP15 se prilega standardnemu izrezu Ø22,5 mm. Izrezki tega premera se pogosto uporabljajo za vgradnjo standardnih signalnih svetilk ali gumbov na nadzorne omare ali nadzorne plošče. Poleg tega ima ITP15 tranzistorski izhod NPN, ki omogoča dvotočkovno krmiljenje nizkonapetostnega releja do 42 V DC / 200 mA.

Besedilo je strojno prevedeno.

Izvedba

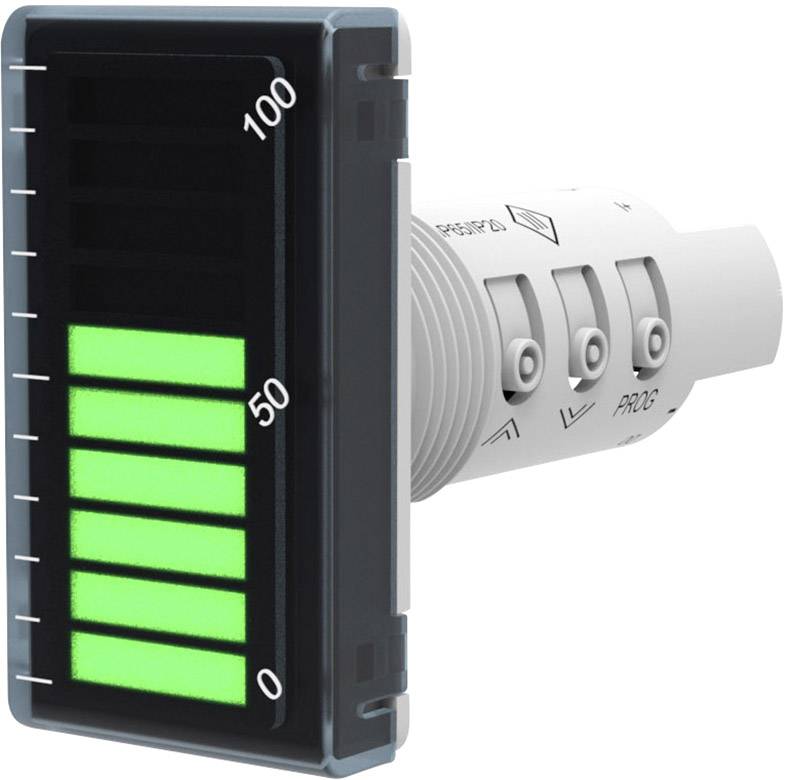

Prikaz stolpca izmerjene vrednosti
Obseg zaslona 0… 100%

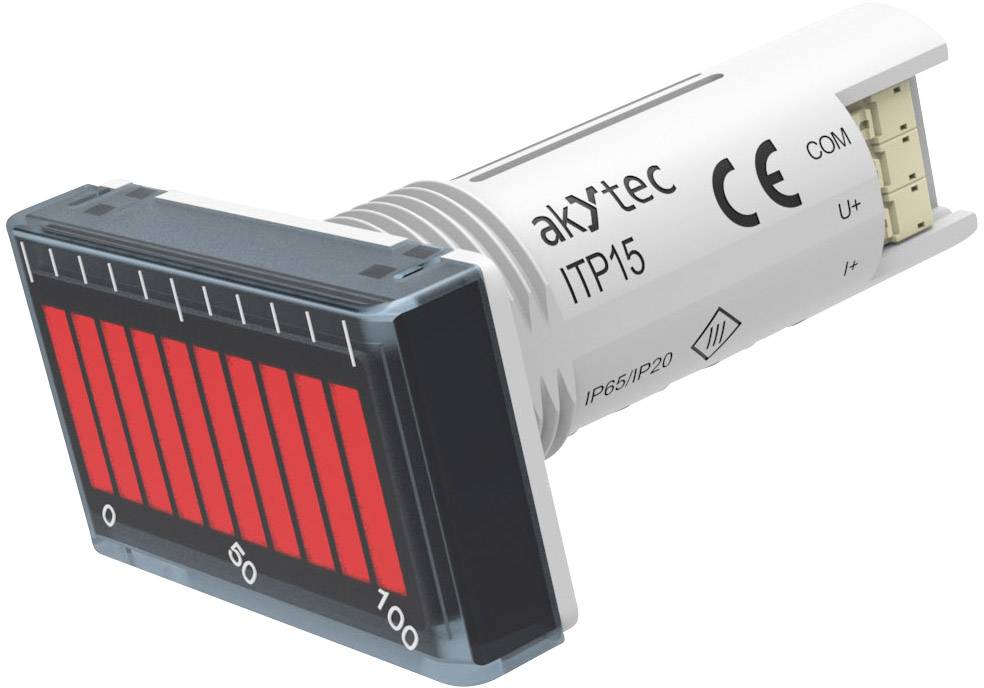

10 dvobarvnih (zelenih / rdečih) palic vsakih 10%
Nastavljiv analogni vhod (0-5 mA, 0 (4) -20 mA, 0 (2) -10 V)
Dvotočkovno krmiljenje z izhodom NPN
2 utripajoča načina (hitro / počasno)
alarma

Opis

Zaslon črtnega grafa ITP15 je kompakten procesni zaslon, ki je zasnovan za vizualizacijo analognega vhodnega signala v območju od 0 do 100% z desetsegmentnim zaslonom. Vhodni signal je lahko linearni napetostni signal 0 (2) -10 V ali trenutni signal 0 (4) -20 mA. Zaradi valjaste oblike pritrdilnega dela ohišja se naprava lahko namesti navpično ali vodoravno, ne da bi pri tem spremenili izrez. ITP15 se prilega standardnemu izrezu Ø22,5 mm. Izrezki tega premera se pogosto uporabljajo za vgradnjo standardnih signalnih svetilk ali gumbov na nadzorne omare ali nadzorne plošče. Poleg tega ima ITP15 tranzistorski izhod NPN, ki omogoča dvotočkovno krmiljenje nizkonapetostnega releja do 42 V DC / 200 mA.
