Arduino Smart-Industry-Kit AFX0175337396 komunikacijski modul za PLC-krmilnik 12 V/DC, 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Poudarki in podrobnosti
Arduino Smart-Industry-Kit AFX0175337396 komunikacijski modul za PLC-krmilnik 12 V/DC, 24 V/DC
- Dvojedrna računalniška moč za hitro obdelavo signalov in sočasno omrežno komunikacijo
- Brezkontaktno zaznavanje predmetov: Natančno in popolnoma zazna kovinske predmete brez obrabe.
- Trojna povezljivost prek vgrajenega omrežja Wi-Fi, Bluetooth Low Energy (BLE) in Etherneta
- Štirje visokozmogljivi relejni kontakti (do 10 A)
- Stabilizirano 24V napajanje za nemoteno delovanje
- Enostavna montaža na DIN letev
- Dvojni svet programiranja: Popolna združljivost z jezikoma Arduino IDE (C++) in PLC (IEC 61131-3)
- Optični sistem povratnih informacij: Takojšnja vizualizacija stanja prek robustnih industrijskih 24V LED diod
- IoT in pripravljen za oblak
- Razširljiva arhitektura z 8 večfunkcijskimi vhodi za dodatne senzorje ali gumbe
Tehnične specifikacije
- Centralna enota: Arduino Opta WiFi (8 vhodov, 4 relejni izhodi 10A)
- Tip senzorja: Induktivni (M8), preklopna razdalja 1,5 mm, PNP normalno odprt kontakt
- Napajanje: vhod 230 V AC / izhod 24 V DC (12 W)
- Komunikacija: Wi-Fi, Ethernet, Bluetooth LE, USB-C
- Montaža: montaža na DIN letev (DIN letev 35 mm)
- Vrsta
Smart-Industry-Kit
- Vrsta izdelka
komunikacijski modul za PLC-krmilnik
- Število izhodov maks.
4
- Maks. število vhodov
8
- Število I/O
12
- Število rele izhodov maks.
4
- Število analognih vhodov maks.
8
- Maks. število digitalnih vhodov
8
- Delovna napetost
12 V/DC
24 V/DC
- Ura realnega časa
da (integrirano)
- Flash pomnilnik
16 MB
- Proizv. št. delov
AFX0175337396
- Vmesnik
Ethernet
RS-485
WiFi
Bluetooth®
USB-C
IP20
- Frekvenca ure
480 MHz
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
-20 °C
- Časovna stikalna ura
da (integrirano)
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3730891 Arduino Smart-Industry-Kit AFX0175337396 komunikacijski modul za PLC-krmilnik 12 V/DC, 24 V/DC
Opis
Komplet Smart Industry je usklajena sistemska rešitev za brezkontaktno zaznavanje predmetov, nadzor procesov in daljinsko spremljanje. Ta komplet, ki temelji na zmogljivem mikro-PLC-ju Arduino Opta WiFi, omogoča neposredno povezavo med fizičnimi senzorji in digitalnimi aplikacijami IIoT (Industrijski internet stvari).
Komplet zagotavlja robustno 24V infrastrukturo za namestitev na standardne DIN letve in je idealen za izdelavo prototipov, izobraževanje in majhne industrijske krmilne sisteme.
Ključne značilnosti:
- Inteligentno upravljanje: Arduino Opta WiFi z dvojedrnim procesorjem (STM32H747XI) omogoča programiranje v jeziku C++ (Arduino IDE) ali opcijsko v skladu z IEC 61131-3 (PLC jeziki).
- Natančno zaznavanje: Induktivni senzor bližine Contrinex M8 (PNP, vgradni) zanesljivo in brez obrabe zazna kovinske predmete.
- Popolna povezljivost: Vgrajeni Wi-Fi, Bluetooth Low Energy in Ethernet omogočajo prenos podatkov v realnem času v oblak ali lokalne nadzorne plošče.
- Industrijski standardni napajalnik: Visoko učinkovit napajalnik Finder 78.12 zagotavlja stabilizirano enosmerno napetost 24 V za neprekinjeno delovanje.
- Vizualni pregled stanja: Dve industrijski LED signalni lučki (rdeča/zelena) zagotavljata jasno vizualno povratno informacijo o stanju sistema neposredno na krmilni omarici.
Področja uporabe:
- Spremljanje proizvodnje: Štetje komponent in merjenje časa cikla.
- Spremljanje stanja: Oddaljeno spremljanje časa delovanja strojev in sporočil o napakah.
- Avtomatizacija: Nadzor tekočih trakov, vrat ali preprostih proizvodnih korakov s povezljivostjo v oblaku.
Besedilo je strojno prevedeno.
Komplet zagotavlja robustno 24V infrastrukturo za namestitev na standardne DIN letve in je idealen za izdelavo prototipov, izobraževanje in majhne industrijske krmilne sisteme.
Ključne značilnosti:
- Inteligentno upravljanje: Arduino Opta WiFi z dvojedrnim procesorjem (STM32H747XI) omogoča programiranje v jeziku C++ (Arduino IDE) ali opcijsko v skladu z IEC 61131-3 (PLC jeziki).
- Natančno zaznavanje: Induktivni senzor bližine Contrinex M8 (PNP, vgradni) zanesljivo in brez obrabe zazna kovinske predmete.
- Popolna povezljivost: Vgrajeni Wi-Fi, Bluetooth Low Energy in Ethernet omogočajo prenos podatkov v realnem času v oblak ali lokalne nadzorne plošče.
- Industrijski standardni napajalnik: Visoko učinkovit napajalnik Finder 78.12 zagotavlja stabilizirano enosmerno napetost 24 V za neprekinjeno delovanje.
- Vizualni pregled stanja: Dve industrijski LED signalni lučki (rdeča/zelena) zagotavljata jasno vizualno povratno informacijo o stanju sistema neposredno na krmilni omarici.
Področja uporabe:
- Spremljanje proizvodnje: Štetje komponent in merjenje časa cikla.
- Spremljanje stanja: Oddaljeno spremljanje časa delovanja strojev in sporočil o napakah.
- Avtomatizacija: Nadzor tekočih trakov, vrat ali preprostih proizvodnih korakov s povezljivostjo v oblaku.
Besedilo je strojno prevedeno.
Izvedba
- Vhod: 8x nastavljiv digitalni/analogni (0-10V) vhod
- Izhod: 4x rele (250 V AC - 10 A)
- Procesor: STM32H747XI Dual ARM® Cortex®: jedro Cortex-M7 do 480 MHz in jedro Cortex-M4 do 240 MHz
- Povezljivost: Podpira 10/100 Ethernet (TCP/IP ali Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (samo Opta WiFi), RS485 half duplex (samo Opta RS485 in Opta WiFi)
- Pomnilnik: 1 MB RAM (programski), 2 MB notranjega + 16 MB Flash QSPI
- RTC: Tipična 10-dnevna ohranitev energije pri 25 °C, možna je sinhronizacija NTP prek Etherneta.
- IP zaščita: IP20
- programiranje
- Jeziki: Programski jezik Arduino prek IDE / IEC-61131-3 kot možnost: lestvični diagram (LD), diagram funkcijskih blokov (FBD), zaporedni funkcijski diagram (SFC), strukturirano besedilo (ST), seznam ukazov (IL)
- Varnost: Varnostni element ATECC608B
- Napajalna napetost: 12...24 V DC
- Delovna temperatura: od -20 °C do +50 °C (od -4 °F do 122 °F)

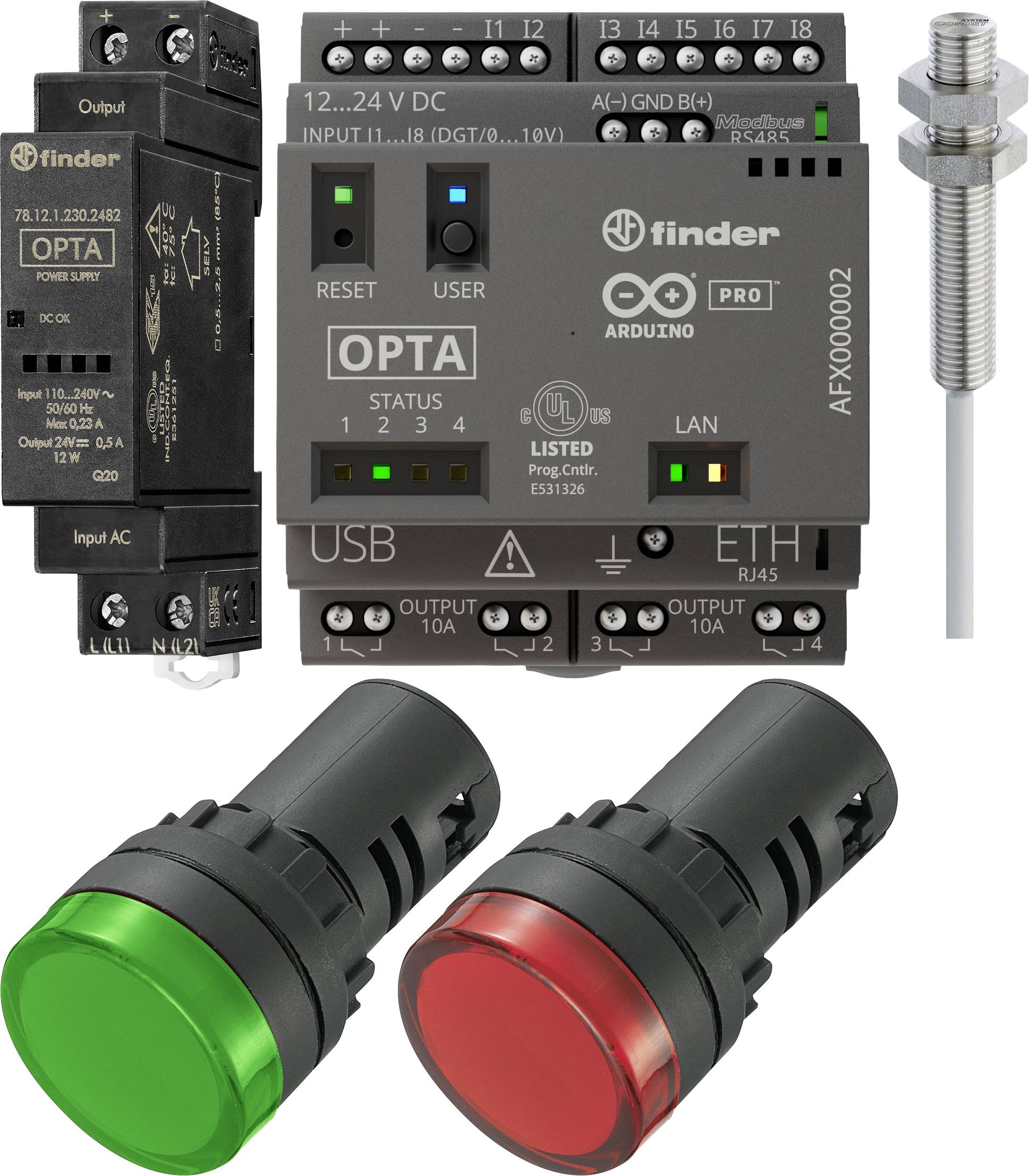

Obseg dostave
- Arduino Opta WiFi AFX00002
- Napajalnik za DIN-letev Finder 78.12.1.230.2482
- Contrinex induktivni senzor M8 vgradni PNP DW-AD-703-M8-BAS
- TRU COMPONENTS LED signalna lučka zelena 24 V/DC
- TRU COMPONENTS LED signalna lučka rdeča 24 V/DC
Namigi
Upoštevajte, da ta komplet vsebuje ključne tehnične komponente. Za zagotovitev takojšnjega zagona je potreben dodaten individualni montažni material (ni vključen v obseg dobave). Za profesionalno postavitev priporočamo:
- Priključni kabel: Fleksibilen krmilni kabel/žica (0,75 mm²) za notranje ožičenje 24V komponent.
- Priključni pribor: Tulci za varne vijačne povezave.
- Omrežni priključek: Omrežni kabel (230 V) za napajanje napajalnika za DIN letev.
- Montaža: Standardna DIN letev (35 mm) za stabilno pritrditev vseh komponent.
- Bluetooth® je registrirana blagovna znamka Bluetooth SIG, Inc.<br>
