AS Schwabe A-V-E 1 55 kVA razdelilnik 61831 400 V 63 A

Standardna sprememba DIN VDE 0100-704 2018:
Od leta 2020 mora biti nov standard izpolnjen, ko se gradbišče začne oziroma ko se med gradbiščem spremeni distribucija električne energije.
Različica starega standarda bo prenehala veljati 18. maja 2021, torej je treba do takrat zamenjati vse distributerje.
Vsi naši distributerji so v skladu z uporabniškim standardom DIN VDE 0100-704. Torej ste na varni strani.

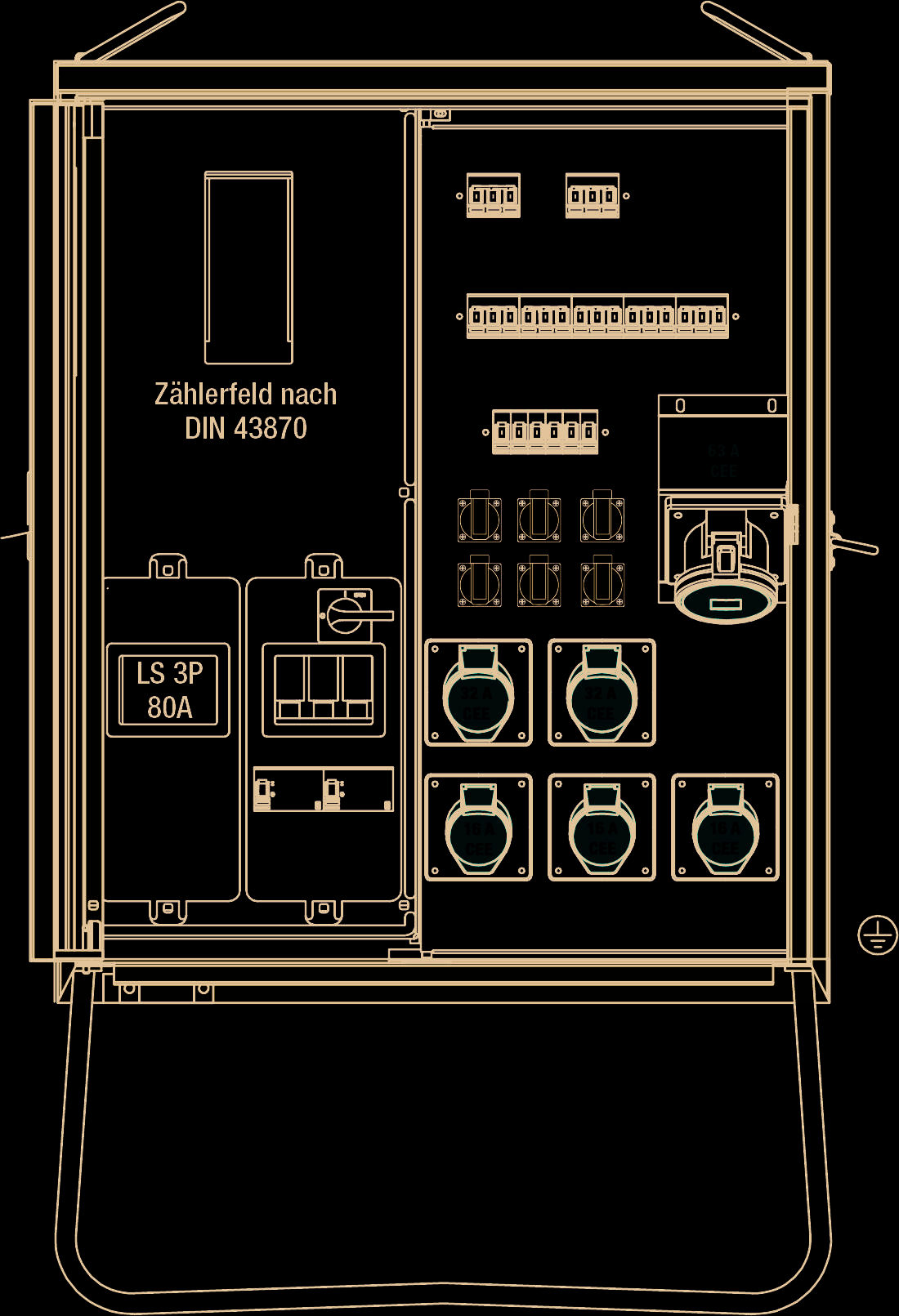

Razdelilna omarica priključno-razdelilnik-konca (AVE 1) vstop
Kabelski vhod M63 z razbremenitvijo napetosti do največ 50 mm²
Zaščitna povezava:
1 × NH00 stikalo za stikalo z varovalko s 100 A z U-objemkami 10-50 mm²

Izhod:
1x CEE vtičnica 400 V, 63 A, 5-polna
2x CEE vtičnice 400 V, 32 A, 5-polni
3x CEE vtičnice 400 V, 16 A, 5-polni
6x varnostne vtičnice 230 V, 16 A

Zaščita izhodov
1x 3P 80A odklopnik s termično-magnetnim sproščanjem
1x FI 63 A, 4-polni, 300 mA, tip B, vse občutljivo na tok
1x FI 63 A, 4-polni, 30 mA, tip B, vse občutljivo na tok
1x LS D 50 A, 3-polni
1x LS C 50 A, 3-polni
2x LS C 32 A, 3-polni
3x LS C 16 A, 3-polni
6x LS C 16 A, 1-polni

Razdelilnik električne energije na mestu v trdni jekleni omari z modro barvo iz plastike brez težkih kovin
zaklepna enojna vrata z vzmetnim zapahom za ključavnico in vdolbino
S bočnimi transportnimi ročaji, dvema dvižnima ušema na vrhu, tirnico za razbremenitev natega, pritrdilnimi pasovi za kljuke in ozemljitvenim vijakom

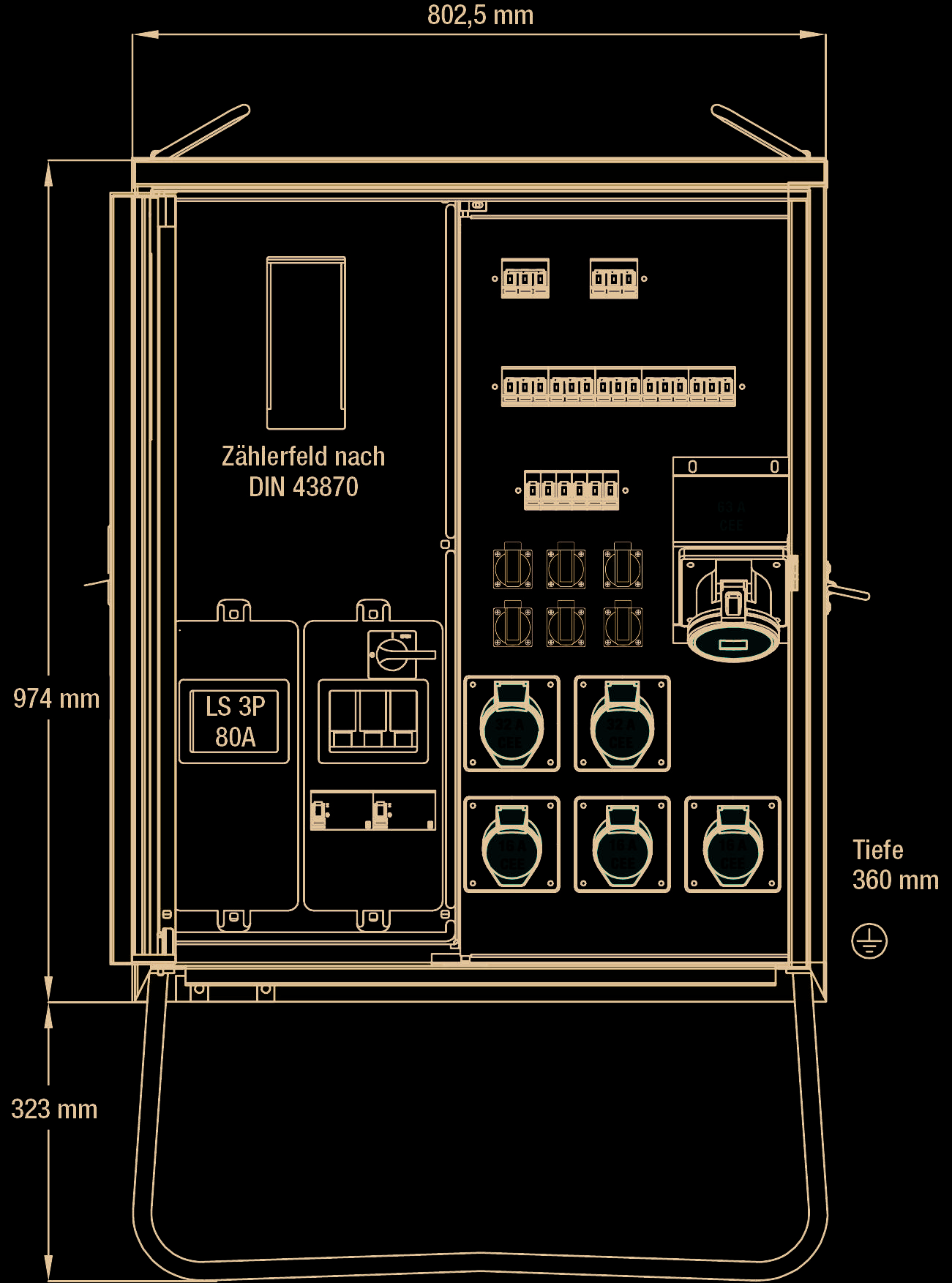

Po DIN 43870/2 je na voljo števec DS: Dobava ne vključuje pulta
IP44: ko so vrata zaprta, IP21: ko so vrata odprta

Besedilo je strojno prevedeno.
