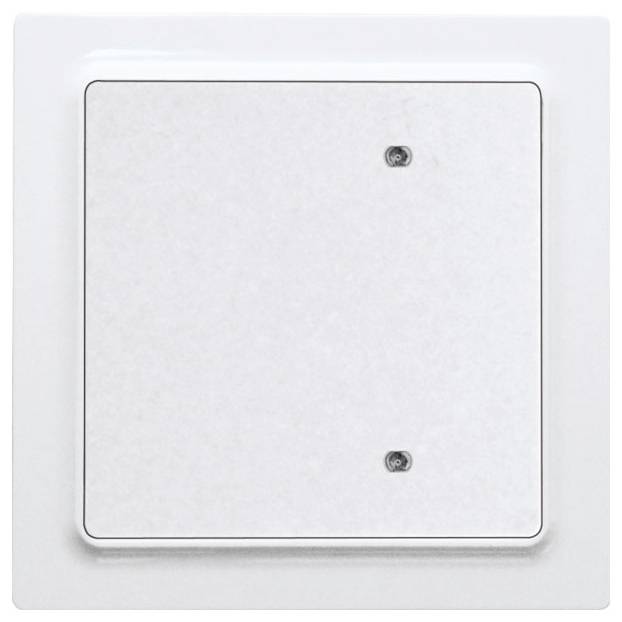

B4T55E-pm Eltako brezžični tipka 4-kanalni nadometna Domet (maks. na prostem) 30 m

Bus 2- ali 4-kanalni gumb za enojno montažo 80x80x15mm. Za povezavo s prehodi z gumbi FTS14TG. Izguba v stanju pripravljenosti le 0,2 vata. Z gugalnico in dvojno gugalnico. Senzor pametnega doma. Obseg dobave vključuje nosilno ploščo, montažni okvir z vpeto elektroniko, okvir R, zibalnik in dvojno zibalnik. Z dvojnim zibalnikom lahko vnesete 4 signale, ki jih je mogoče oceniti, z zibalnikom pa samo 2 signala. Zadaj je prikazana 20 cm dolga rdeče-črna linija avtobusa. Rdeča povezava z BP, črna z BN prehoda z gumbom FTS14TG. Do 30 tipk vodila in/ali spojnikov tipk vodila FTS61BTK je mogoče priključiti na sponke BP in BN prehoda tipk FTS14TG. Dovoljena skupna dolžina kabla je 200 m. Element RLC, ki je vključen v FTS14TG, mora biti priključen tudi na sponki BP in BN na najbolj oddaljenem gumbu vodila ali spojniku gumba vodila. Napajanje priključenega B4 z 29V DC in hkrati prenos podatkov poteka preko 2-žilnega gumbnega vodila. Uporabljajte samo standardne avtobusne ali telefonske linije. Potrditveni telegrami iz aktuatorjev so prikazani s 4 ali 2 rumenima LED-diodama, če so bili ID-ji aktuatorjev vneseni s PCT14 v ID tabeli FTS14TG. Objemke v škatli se uporabljajo za vijačno pritrditev preko 55 mm stikalne omarice. Montaža: privijte pritrdilno ploščo. Najprej pritrdite okvir in nato pritrdite okvir z elektroniko (oznaka 0 mora biti na vrhu). Pri nadevanju gugalnice mora biti oznaka 0 na zadnji strani vedno zgoraj.
