Name: BALLUFF BPI009Y pasivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos
Brand: BALLUFF
SKU: 3422740
Availability: BackOrder

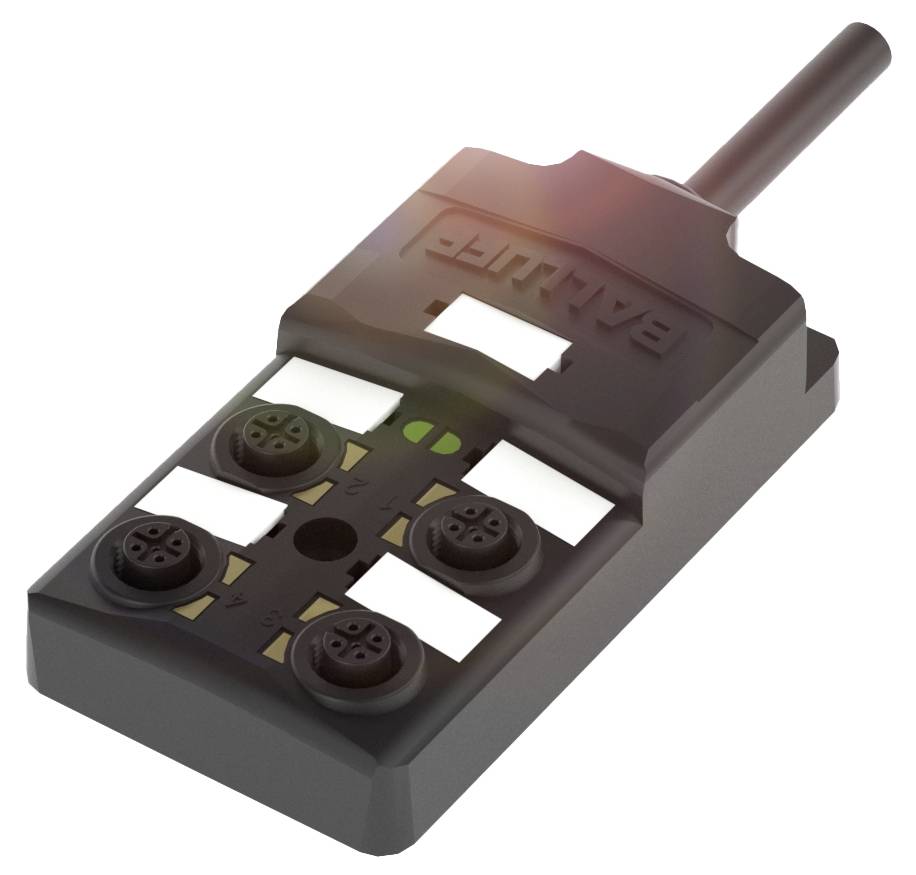

Črn elektronski element z več okroglimi priključki, verjetno razdelilnik ali vtični adapter.

Slika je simbolična

Vrsta izdelka

pasivna škatla za senzorje/aktuatorje

Število signalnih mest

Število razdelilnikov

4-delni

Vrsta

BPI009Y

Prikaz stanja

z LED diodo

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,14.12.

Število

kos - zaloga Nemčija

Skupaj (119,99 € / Kos)

119,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

BALLUFF BPI009Y pasivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos

Kabel: PUR črne barve, 5 m, primeren za vlečne verige
Indikator delovne napetosti: zelena LED dioda
Priključne reže: 4x vtičnica M12x1, 5-pinska
Funkcija preklapljanja prikaza: rumena LED (8x)
Vrsta signala: PNP

Tehnične specifikacije

Glavne značilnosti: Priključne reže: 4x vtičnica M12x1, 5-pinska
Funkcija preklapljanja prikaza: rumena LED (8x)
Maks. izhodni tok: 4 A
Delovna napetost Ub: 10...30 VDC
Indikator delovne napetosti: zelena LED dioda
Kabel: PUR črne barve, 5 m, primeren za vlečne verige
Vrsta zaščite: IP67
Vrsta signala: PNP
Skupni maks. tok: 8 A
Dodatne funkcije:
Obseg dobave: Identifikacijske nalepke (24x) | Zapiralni pokrovček (2x)
Dimenzije: 105 x 58 x 25 mm
Pritrditev: M4 (3x)
Indikator delovne napetosti: zelena LED dioda
Nazivna delovna napetost Ue DC: 24 V
Delovna napetost Ub: 10...30 VDC
Pritezni moment: 1,2 Nm ±0,2 (M4)
Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
Premer kabla D: 8,30 mm ±0,3 mm
Dolžina kabla L: 5,00 m
Material ohišja: PBT, GF
Zaščitni razred: IP67, v privitem stanju
Material kontaktov: bron (CuSn6), predhodno ponikljan
Število vodij: 11
Presek vodnika: 0,34 mm² + 1,0 mm²
Funkcija preklapljanja prikaza: rumena LED (8x)
Maks. izhodni tok: 4 A
Izolacijska upornost: ≥ 10 GOhm
Skupni maks. tok: 8 A
Priključne reže: 4x vtičnica M12x1, 5-pinska
Material nosilca kontaktov: PBT
Pritezni moment kabelskega konektorja: 0,6 Nm + 0,1 Nm (konektor M12)
Casting: da
Kabel: PUR črne barve, 5 m, primeren za vlečne verige
Kabel, min. polmer upogibanja, fiksna namestitev: 7,5 x D
Kabel, min. polmer upogibanja, fleksibilna namestitev: 15 x D
Kabel, min. cikli upogibanja: 2 milijona.
Material kabelskega plašča: PUR
Maks. pospešek, vlečna veriga: 10 m/s²
Lastnosti kabla: primeren za vlečne verige
Kabelski plašč, barva: črna
Največja hitrost vožnje, vlečna veriga: 3 m/s
Vodoravni pomik, maks. vlečna veriga: 10 m pri 10 m/s²
Temperatura kabla, fiksna namestitev: -40...80 °C
Temperatura kabla, fleksibilna namestitev: -20...80 °C

Vrsta izdelka: pasivna škatla za senzorje/aktuatorje

Število signalnih mest: 4

Vrsta: BPI009Y

Število razdelilnikov: 4-delni

Prikaz stanja: z LED diodo

Vrsta signala: PNP

Priključek: M12 vtičnica

Širina: 105.00 mm

Dolžina: 25.00 mm

: IP67

Tokovna obremenitev na vtično mesto: 4 A

Skupni tok (enostavno napajanje): 8 A

Vrsta priključka (razdelilne omarice): ženski navoj M12

Skupno število polov: 5

Proizv. št. delov: BPI009Y

Vsebina: 1 kos

Število pinov: 5

Višina: 58.00 mm

Tokovna obremenljivost (skupaj): 8 A

Tokovna obremenljivost na I/O signal: 4 A

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3422740 BALLUFF BPI009Y pasivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3422740 BALLUFF BPI009Y pasivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos

Opis

Pasivni vmesniki podjetja Balluff povezujejo senzorje in aktuatorje s krmilnikom. Posebej primerni so za zahtevne pogoje in so idealni pri uporabi hladilnih tekočin in maziv. Njegovo popolnoma zaprto ohišje nudi visoko stopnjo zaščite in odlično odpornost na udarce in vibracije. Kovinski vijačni vložki zagotavljajo natančno prileganje konektorjev. Priključne reže = 4x vtičnica M12x1, 5-pinska, indikator delovne napetosti = zelena LED, indikator preklopne funkcije = rumena LED (8x), vrsta signala = PNP, kabel = črn PUR, 5 m, primeren za vlečne verige, delovna napetost Ub = 10...30 VDC, izhodni tok maks. = 4 A, skupni tok maks. = 8 A, stopnja zaščite = IP67

Besedilo je strojno prevedeno.
