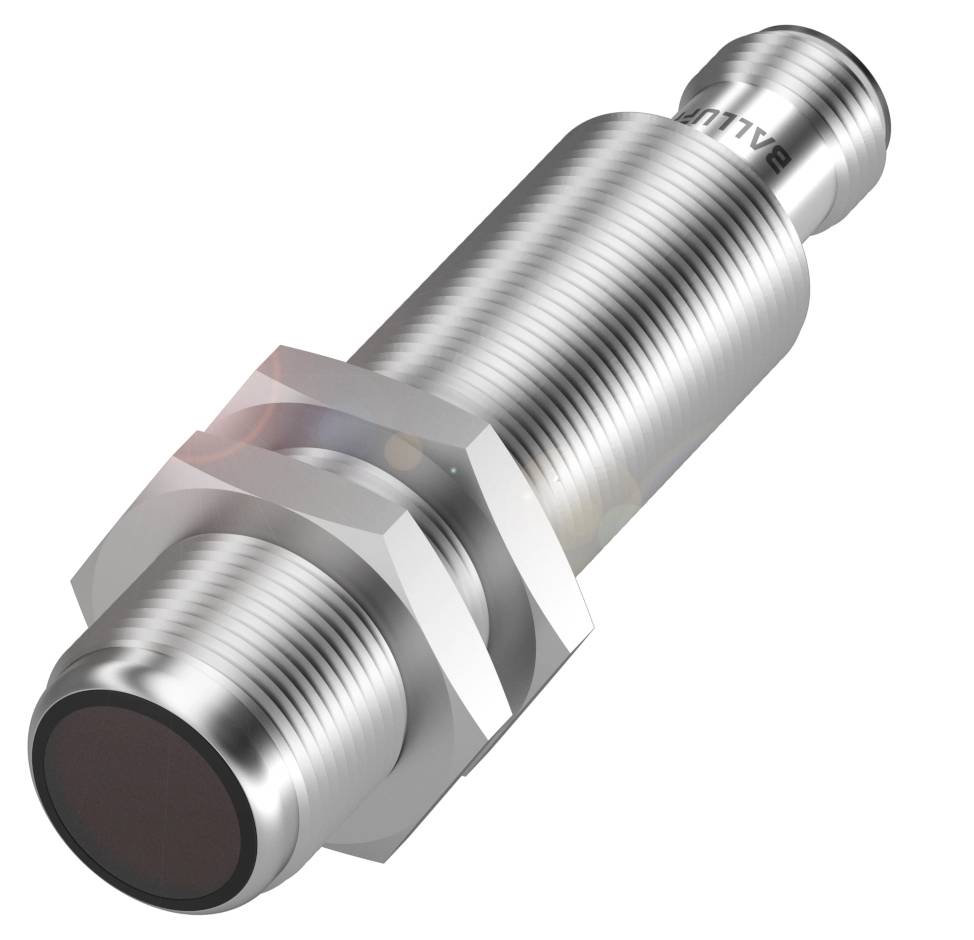

BALLUFF odbojni fotoelektrični senzor BOS 18E-PA-PR20-S4 BOS01KL retro reflektivni 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
odbojni fotoelektrični senzor
Funkcije
retro reflektivni
Priključek
M12, 4 -polni
Vrsta
BOS 18E-PA-PR20-S4
Podatkovni list izdelka (PDF)
Število
Skupaj (194,99 € / Kos)
194,99 €
z DDV
Poudarki in podrobnosti
BALLUFF odbojni fotoelektrični senzor BOS 18E-PA-PR20-S4 BOS01KL retro reflektivni 1 kos
- Dimenzije: Ø 18 x 75 mm
- Serija: 18E
- Vmesnik: PNP normalno odprt (NO)
- PNP normalno zaprt (NC)
- Načelo delovanja: Optoelektronski senzor
- Posebne lastnosti: Izpiranje
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 18 x 75 mm
- Aktivna površina, material: steklo
- Priključek: Priključek, priključek M12x1, 4-pinski
- Serija: 18E
- Posebne lastnosti: Izpiranje
- Delovna napetost Ub: 10...30 VDC
- Načelo delovanja: Optoelektronski senzor
- Optično načelo delovanja: odsevna svetlobna pregrada
- Material ohišja: nerjaveče jeklo (1.4404)
- Vrsta luči: LED rdeča luč
- Velikost svetlobne točke: Ø 300 mm na 7 m
- Domet 5 m
- Vmesnik: PNP normalno odprt (NO)
- PNP normalno zaprt (NC)
- Karakteristika žarka: divergentna
- Dodatne funkcije:
- Načelo delovanja: Optoelektronski senzor
- Dimenzije: Ø 18 x 75 mm
- Pritrditev: matica M18x1
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Največja obremenitvena kapacitivnost pri Ue: 0,1 µF
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 400 Hz
- Priključek: Priključek, vtič M12x1, 4-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Nazivna preklopna razdalja Sn: 5 m
- Maks. temperaturni zdrs (% od Sr): 10%
- MTTF (40 °C): 538 a
- Aktivna površina, material: steklo
- Preklopni izhod: PNP normalno odprt (NO) | PNP normalno zaprt (NC) Pinovi 4-2
- Material ohišja: nerjaveče jeklo (1.4404)
- EN 60068-2-27, udar: polsinus, 30 gn, 11 ms, 3x6|polsinus, 100 gn, 2 ms, 3x8000
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1 mm, 3x30 min-10…2000 Hz, amplituda 1 mm, 30 gn, 3x5 h
- Zaščitni razred: IP68/IP67
- Temperatura okolice: -25...70 °C
- Stopnja kontaminacije: 3
- Domet 5 m
- Pritezni moment, maks.: 40 Nm
- Kontakti, površinska zaščita: pozlačeni
- Serija: 18E
- Oblika: Valj | Ravna optika
- Zakasnitev izklopa toff maks.: 1,25 ms
- Zakasnitev vklopa, največja: 1,25 ms
- Tok brez obremenitve Io maks. pri Ue: 30 mA
- Padec napetosti Ud maks. pri Ie: 2,5 V
- Največja ambientalna svetloba: 10000 luksov
- Optično načelo delovanja: odsevna svetlobna pregrada
- Vrsta luči: LED rdeča luč
- Velikost svetlobne točke: Ø 300 mm na 7 m
- Polarizacijski filter: da
- Funkcija optičnega preklapljanja: preklapljanje med temo in svetlobo
- Karakteristika žarka: divergentna
- Valovna dolžina: 640 nm
- Skupina LED diod v skladu z IEC 62471: Prosta skupina
- Razred zaščite po DIN 40050: IPx9K
- Električne lastnosti nastavitve: ne
- Vrsta embalaže
Piece
- Vrsta izdelka
odbojni fotoelektrični senzor
- Vrsta
BOS 18E-PA-PR20-S4
- Funkcije
retro reflektivni
- Delovna napetost
24 V/DC
- Kontakt
1 odpiralo
1 zapiralo
- Preklopna frekvenca
400 Hz
- Priključek
M12, 4 -polni
- Vgradna velikost (senzor)
M18
- Material ohišja
nerjaveče jeklo
- Material - lastnosti
nerjavni
- Vrsta oddajnika
rdeča LED
- Valovna dolžina
640 nm
5 m
IP68
IP67
- Premer
18 mm
- Mere
(Ø) 18 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416801 BALLUFF odbojni fotoelektrični senzor BOS 18E-PA-PR20-S4 BOS01KL retro reflektivni 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416801 BALLUFF odbojni fotoelektrični senzor BOS 18E-PA-PR20-S4 BOS01KL retro reflektivni 1 kos
Opis
Naša odsevna svetlobna pregrada je še posebej enostavna za poravnavo zaradi velikih toleranc montaže. Montirate samo električno napravo in reflektor. Veliki reflektorji zagotavljajo dolge dosege. Svetlobne pregrade zaznavajo predmete ne glede na površino, barvo in material. Zahvaljujoč polarizacijskemu filtru so primerni tudi za zaznavanje svetlečih predmetov. Serija = 18E, Dimenzije = Ø 18 x 75 mm, Vmesnik = PNP normalno odprt (NO) PNP normalno zaprt (NC), Načelo delovanja = Optoelektronski senzor, Optično načelo delovanja = Retroreflektivna svetlobna pregrada, Karakteristika žarka = Divergentna, Vrsta svetlobe = LED rdeča luč, Velikost svetlobne točke = Ø 300 mm pri 7 m, Doseg = 5 m, Priključek = Konektor, konektor M12x1, 4-pinski, Material ohišja = Nerjaveče jeklo (1.4404), Material zaznavne površine = Steklo, Delovna napetost Ub = 10...30 VDC, Odobritev/skladnost = CEcULusEcolabFDA skladenEACWEEE
