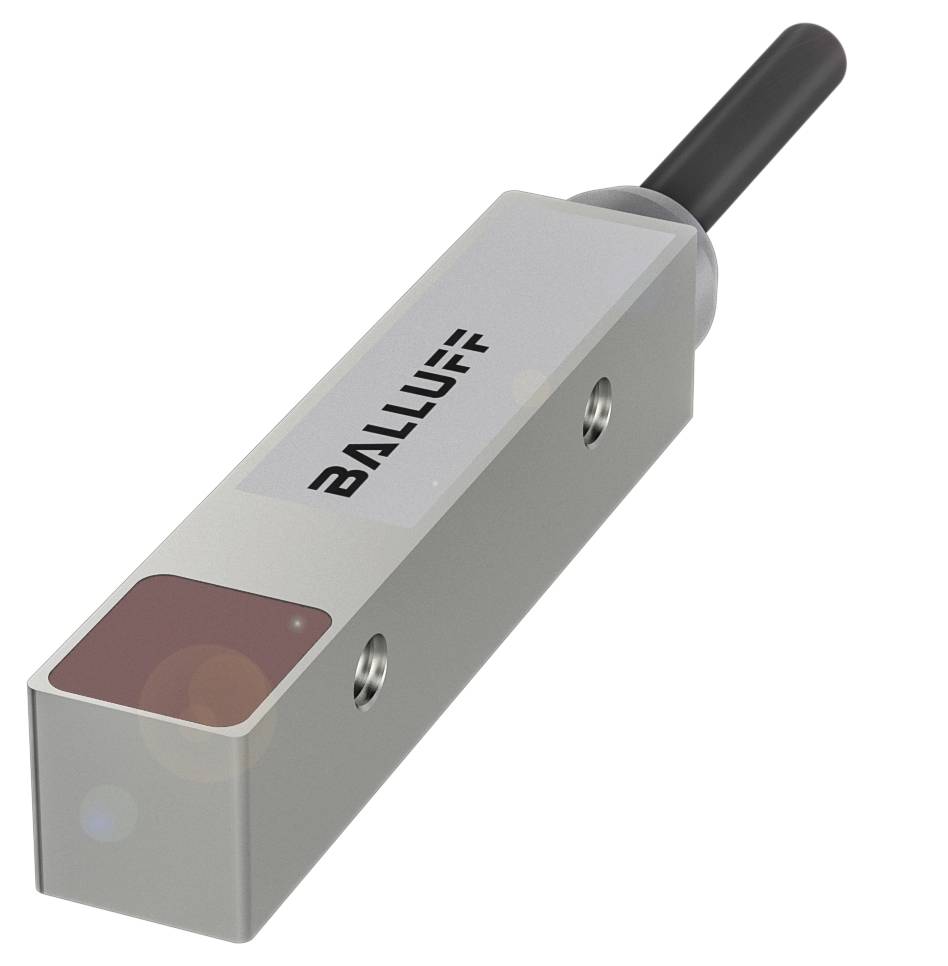

BALLUFF odbojni fotoelektrični senzor BOS Q08M-PS-PR20-02 BOS01TE 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Single
Vrsta izdelka
odbojni fotoelektrični senzor
Priključek
kabel z odprtim koncem
Vrsta
BOS Q08M-PS-PR20-02
Delovna napetost
24 V/DC
Podatkovni list izdelka (PDF)
Število
Skupaj (144,99 € / Kos)
144,99 €
z DDV
Poudarki in podrobnosti
BALLUFF odbojni fotoelektrični senzor BOS Q08M-PS-PR20-02 BOS01TE 1 kos
- Dimenzije: 8 x 44 x 8 mm
- Serija: Q08M
- Vmesnik: PNP normalno odprt (NO)
- Načelo delovanja: Optoelektronski senzor
- Optično načelo delovanja: odsevna svetlobna pregrada
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 8 x 44 x 8 mm
- Aktivna površina, material: PMMA
- Priključek: Kabel, 2,00 m, PUR
- Serija: Q08M
- Delovna napetost Ub: 10...30 VDC
- Načelo delovanja: Optoelektronski senzor
- Optično načelo delovanja: odsevna svetlobna pregrada
- Material ohišja: cink, tlačno lito, ponikljano
- Vrsta luči: LED rdeča luč
- Velikost svetlobne točke: Ø 3,0 mm izhod svetlobe
- Doseg: 0...1 m
- Vmesnik: PNP normalno odprt (NO)
- Karakteristika žarka: divergentna
- Dodatne funkcije:
- Načelo delovanja: Optoelektronski senzor
- Dimenzije: 8 x 44 x 8 mm
- Pritrditev: vijak M3
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Zakasnitev pripravljenosti tv maks.: 20 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Največja obremenitvena kapacitivnost pri Ue: 0,5 µF
- Preostalo valovanje maks. (% od Ue): 10%
- Preklopna frekvenca: 500 Hz
- Priključek: Kabel, 2,00 m, PUR
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Nazivna preklopna razdalja Sn: 1 m
- MTTF (40 °C): 972,7 a
- Aktivna površina, material: PMMA
- Preklopni izhod: PNP normalno odprt (NO)
- Premer kabla D: 3,00 mm
- Dolžina kabla L: 2 m
- Material ohišja: cink, tlačno lito, ponikljano
- Material plašča: PUR
- EN 60068-2-27, udar: polsinus, 100 gn, 2 ms, 3x8000|polsinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibracije: 10…2000 Hz, amplituda 1 mm, 30 gn, 3x5 h|10…55 Hz, amplituda 1 mm, 3x30 min
- Vrsta zaščite: IP67
- Temperatura okolice: -5...55 °C
- Število vodnikov: 3
- Presek vodnika: 0,14 mm²
- Doseg: 0...1 m
- Površinska zaščita: ponikljana
- Serija: Q08M
- Oblika: Kvader|Priključek 90°
- Prikaz: Mejno območje - rumena LED, utripa | rumena LED: Sprejem svetlobe
- Zakasnitev izklopa toff maks.: 1 ms
- Zakasnitev vklopa, maks.: 1 ms
- Tok brez obremenitve Io maks. pri Ue: 15 mA
- Padec napetosti Ud maks. pri Ie: 0,7 V
- Optično načelo delovanja: odsevna svetlobna pregrada
- Vrsta luči: LED rdeča luč
- Velikost svetlobne točke: Ø 3,0 mm izhod svetlobe
- Polarizacijski filter: da
- Funkcija optičnega preklapljanja: preklapljanje v temi
- Karakteristika žarka: divergentna
- Valovna dolžina: 645 nm
- Skupina LED diod v skladu z IEC 62471: Prosta skupina
- Referenčni reflektor: BOS R-2
- Vrsta embalaže
Single
- Vrsta izdelka
odbojni fotoelektrični senzor
- Vrsta
BOS Q08M-PS-PR20-02
- Delovna napetost
24 V/DC
- Kontakt
1 zapiralo
- Preklopna frekvenca
500 Hz
- Priključek
kabel z odprtim koncem
- Dolžina kabla
2 m
- Material ohišja
cinkova zlitina, ponikljana
- Material - lastnosti
ponikljan
- Vrsta oddajnika
rdeča LED
- Valovna dolžina
645 nm
1 m
IP67
- Globina
8 m
- Premer
3.0 m
- Mere
(Ø x G) 3.0 m x 8 m
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416815 BALLUFF odbojni fotoelektrični senzor BOS Q08M-PS-PR20-02 BOS01TE 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416815 BALLUFF odbojni fotoelektrični senzor BOS Q08M-PS-PR20-02 BOS01TE 1 kos
Opis
Naša odsevna svetlobna pregrada je še posebej enostavna za poravnavo zaradi velikih toleranc montaže. Montirate samo električno napravo in reflektor. Veliki reflektorji zagotavljajo dolge dosege. Svetlobne pregrade zaznavajo predmete ne glede na površino, barvo in material. Zahvaljujoč polarizacijskemu filtru so primerni tudi za zaznavanje svetlečih predmetov. Optoelektronski senzor, svetlobni oddajnik = LED, vrsta povezave = kabel, preklopni izhod = PNP normalno odprt (NO), doseg maks. = 1 m
