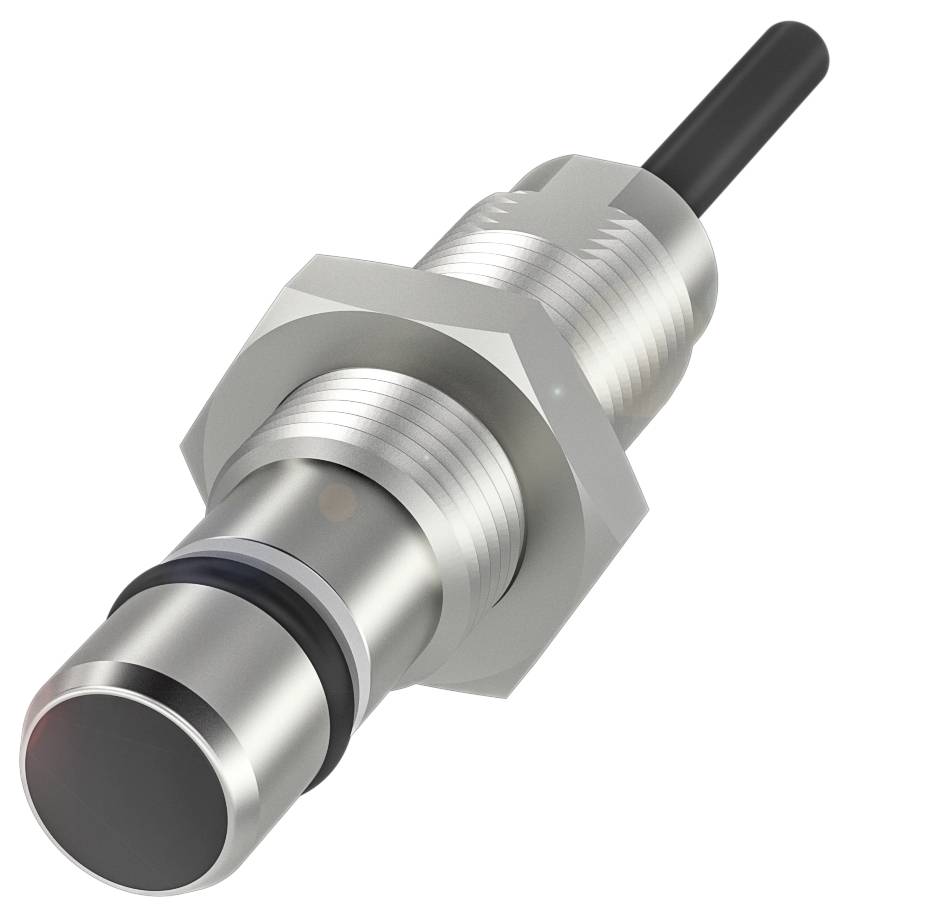

Name: BALLUFF senzor induktiven BES 516-300-S240-D-PU-03 BHS002H zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 47 mm
Brand: BALLUFF
SKU: 3417013
Availability: BackOrder

Poudarki in podrobnosti

BALLUFF senzor BES 516-300-S240-D-PU-03 BHS002H zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 47 mm

Dimenzije: Ø 12 x 47 mm
Izvedba: M12x1
Namestitev: vgradna
Domet 1.5 mm
Preklopni izhod: PNP normalno odprt (NO)

Tehnične specifikacije

Glavne značilnosti: Dimenzije: Ø 12 x 47 mm
Aktivna površina, material: EP
Priključek: Kabel, 3,00 m, PUR
Izvedba: M12x1
Delovna napetost Ub: 10...30 VDC
Največja tlačna odpornost: 500 barov
Namestitev: vgradna
Material ohišja: nerjaveče jeklo
Domet 1.5 mm
Preklopni izhod: PNP normalno odprt (NO)
Preklopna frekvenca: 2000 Hz
Vrsta zaščite: IP68
Temperatura okolice: -25...80 °C
Dodatne funkcije:
Dimenzije: Ø 12 x 47 mm
pritrditev M12x1
Prikaz delovne napetosti: ne
Prikaz funkcij: ne
Izhodna upornost Ra: 150,0 kOhm
Nazivna delovna napetost Ue DC: 24 V
Nazivni obratovalni tok Ie: 200 mA
Nazivna izolacijska napetost Ui: 75 V DC
Nazivni kratkostični tok: 100 A
Zakasnitev pripravljenosti tv maks.: 50 ms
Delovna napetost Ub: 10...30 VDC
Kategorija uporabe: DC-13
Minimalni obratovalni tok Im: 0 mA
Največja obremenitvena kapacitivnost pri Ue: 1 µF
Tok brez obremenitve Io maks., dušen: 8 mA
Tok brez obremenitve Io maks., neblažen: 3 mA
Preostali tok lr maks.: 10 µA
Preostalo valovanje maks. (% od Ue): 15%
Preklopna frekvenca: 2000 Hz
Statični padec napetosti maks.: 2,2 V
Zaščita pred kratkim stikom: da
Zaščita pred obratno polarnostjo: da
Zaščita možnosti zamenjave: da
Zagotovljena preklopna razdalja Sa: 1,2 mm
Histereza H maks. (% Sr): 15,0 %
Nazivna preklopna razdalja Sn: 1,5 mm
Dejanska preklopna razdalja Sr: 1,5 mm
Dejanska preklopna razdalja Sr, toleranca: ±10 %
Maks. temperaturni zdrs (% od Sr): 10%
Ponovljivost maks. (% Sr): 5,0 %
MTTF (40 °C): 855 a
Aktivna površina, material: EP
Navor privijanja: 20 Nm ±10%
Velikost M12x1
Dolžina montaže: 20,00 mm
Namestitev: vgradna
Vrsta povezave: Kabel, 3,00 m, PUR
Premer kabla D: 3,50 mm
Dolžina kabla L: 3 m
Material ohišja: nerjaveče jeklo
Material plašča: PUR
Število vodnikov: 3
Presek vodnika: 0,14 mm²
Material podpornega obroča: PTFE
Tesnilni obroč, velikost: 5,85 × 2,4 mm
Največja tlačna odpornost: 500 barov
Tlačna trdnost, opomba: odporna na tlak olja

Vrsta izdelka: senzor

Vrsta: BES 516-300-S240-D-PU-03

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: 1 PNP

Preklopna razdalja (maks.): 1.5 mm

Izhod: PNP, zapiralni

Material ohišja: nerjaveče jeklo
EP

Izvedba: induktiven

Vrsta namestitve: zvezna vgradnja

Priključek: kabel

Dolžina kabla: 3 m

Min. temperatura: -25 °C

Maks. temperatura: 80 °C

: IP68

Dolžina: 47 mm

Premer: 12 mm

Mere: (Ø x D) 12 mm x 47 mm

Vsebina: 1 kos

Nazivna napetost: 24 V

Preklopna frekvenca: 2000 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3417013 BALLUFF senzor induktiven BES 516-300-S240-D-PU-03 BHS002H zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 47 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3417013 BALLUFF senzor induktiven BES 516-300-S240-D-PU-03 BHS002H zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 47 mm

Opis

Naši induktivni senzorji, odporni na visok tlak, lahko prenesejo tlak do 500 barov. Zato so popolnoma primerni za spremljanje položaja vaše hidravlike, kot je na primer nadzor končnih položajev hidravličnih cilindrov ali spremljanje položajev ventilov. Dimenzije = Ø 12 x 47 mm, izvedba = M12x1, vgradnja = vgradna, doseg = 1,5 mm, preklopni izhod = PNP normalno odprt (NO), preklopna frekvenca = 2000 Hz, material ohišja = nerjaveče jeklo, material zaznavne površine = EP, priključek = kabel, 3,00 m, PUR, obratovalna napetost Ub = 10...30 VDC, temperatura okolice = -25...80 °C, tlačna odpornost maks. = 500 bar, razred zaščite = IP68, odobritev/skladnost = CEcULusEACWEEE
