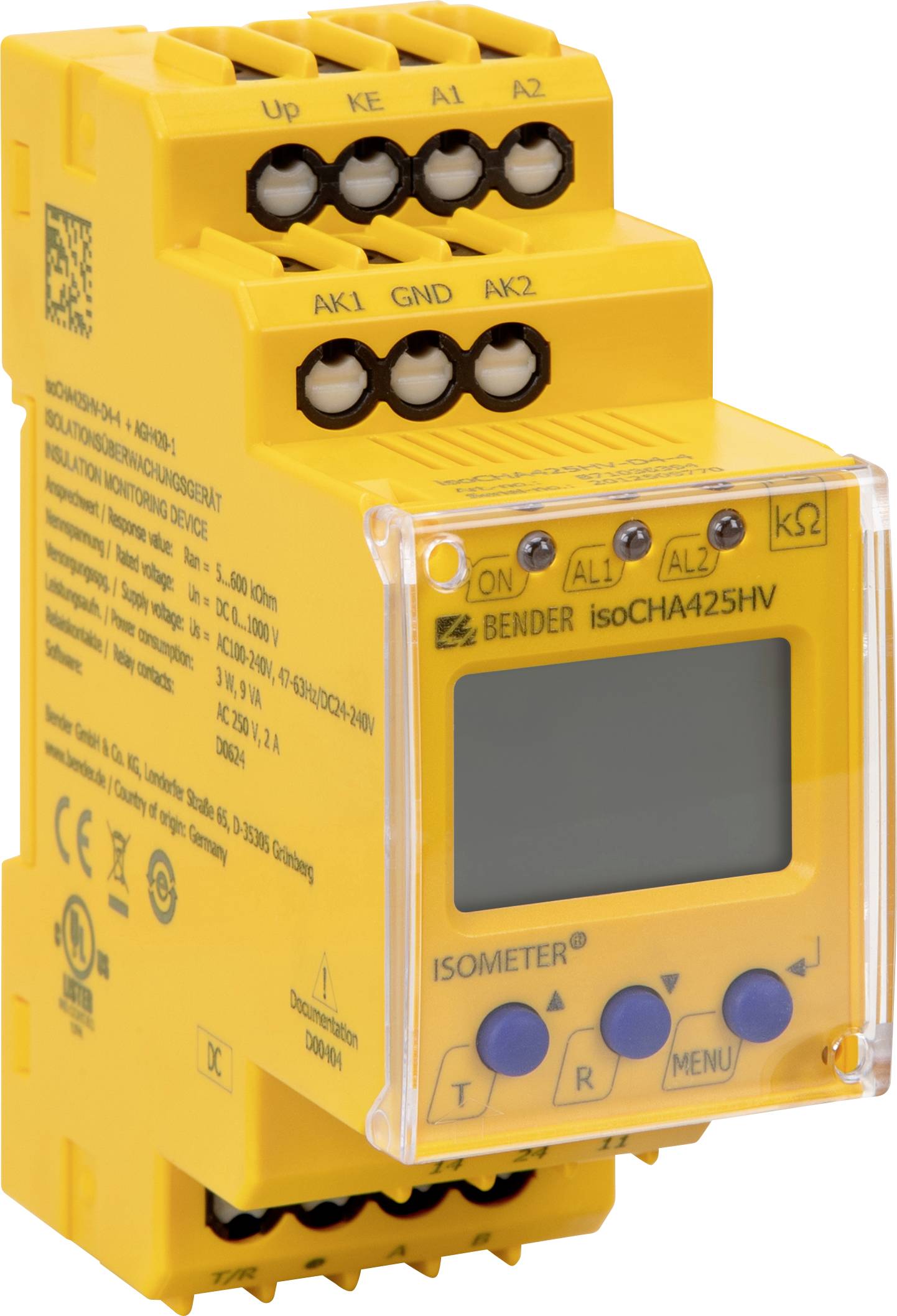

Slika je simbolična
Bender isoCHA425-D4-4 e-mobilnost naprava za nadzor izolacije geslo
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (435,00 € / Kos)
435,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Bender isoCHA425-D4-4 geslo
- Spremljanje izolacijske upornosti polnilnic za enosmerni tok v skladu z japonskim standardom za polnjenje CHAdeMO
- Zaznavanje enopolnih napak na izolaciji v območju enosmerne napetosti med 50 V in 400 V v 1 s
- Odkrivanje dvopolnih izolacijskih napak v 10 s
- Merjenje omrežne napetosti (prave efektivne vrednosti) z zaznavanjem podnapetosti / prenapetosti
- Merjenje enosmernih napetosti od omrežja do zemlje (L + / PE in L- / PE)
- Samodejna prilagoditev kapacitivnosti puščanja sistema do 2 μF
- Prilagodljiv zagon, odziv in sprostitev
- Dve ločeno nastavljivi vrednosti odziva sta v območju od 5 do 250 kΩ (alarm 1, alarm 2)
- Alarmi se oddajajo prek LED (AL1, AL2), zaslona in relejev alarma (K1, K2)
- Samodejni samodejni preizkus naprave s spremljanjem povezave
- Izbere se lahko stanje pripravljenosti ali obratovalni tok relejev
- Prikaz izmerjene vrednosti prek večnamenskega LC zaslona
- Shranjevanje napak je mogoče aktivirati
- RS-485 (galvansko izoliran) z naslednjimi protokoli:
- - BMS vmesnik (vmesnik merilne naprave Bender) za izmenjavo podatkov z drugimi komponentami Bender
- - Modbus RTU
- - IsoData (za neprekinjen izhod podatkov)
- Zaščita z geslom pred nepooblaščenim spreminjanjem parametrov
Tehnične specifikacije
- Nazivna napetost: 400 V
- Kategorija prenapetosti: III
- Merilno vezje: (IC1)
- Napajalno vezje: (IC2)
- Izhodno vezje: (IC3)
- Krmilno vezje: (IC4)
- Nazivna udarna napetost:
- IC1 / (IC2-4): 6 kV
- IC2 / (IC3-4): 4 kV
- IC3 / IC4: 4 kV
- Nazivna izolacijska napetost:
- IC1 / (IC2-4): 400 V
- IC2 / (IC3-4): 250 V
- IC3 / IC4: 250 V
- Stopnja onesnaženosti: 3
- Varna ločitev (ojačana izolacija) med:
- IC1 / (IC2-4): prenapetostna kategorija III, 600 V
- IC2 / (IC3-4): prenapetostna kategorija III, 300 V
- IC 3 / IC4: prenapetostna kategorija III, 300 V
- Preskusi napetosti (štukature) v skladu z IEC 61010-1:
- IC2 / (IC3-4): izmenični tok 2,2 kV
- IC 3 / IC4: izmenični tok 2,2 kV
- Napajalna napetost Us: AC 100… 240 V / DC 24… 240 V
- Toleranca za nas: -30 ... + 15%
- Frekvenčno območje Us: 47… 63 Hz
- Lastna poraba: ≤ 3 W, ≤ 9 VA
- Nadzorovani informacijski sistem
- Nazivna linijska napetost Un: enosmerna napetost 50… 400 V
- Toleranca Un: + 25%
- Merilni krog
- Merilna napetost Um: ± 12 V
- Merilni tok Im pri RF, ZF = 0: ≤ 110 μA
- Notranji upor Ri, Zi: ≥ 115 kΩ
- Dovoljena kapacitivnost puščanja sistema Ce: ≤ 2 μF
- Zakasnitev zagona t: 0… 10 s (0 s) *
- Tona zakasnitve odziva: 0 ... 99 s (0 s) *
- Zakasnitev sprostitve: 0 ... 99 s (0 s) *
- Zaslon: LC zaslon, večnamenski, neosvetljen
- Razpon prikaza izmerjene vrednosti izolacijske upornosti (RF): 1 kΩ… 2 MΩ
- Negotovost obratovalne meritve RF: ± 15%, najmanj ± 2 kΩ
- Izmerjena vrednost prikazanega območja nazivna napetost sistema (Un): 50… 400 VRMS
- Negotovost obratovalne meritve: ± 5%, najmanj ± 5 V
- Prikaz obsega izmerjene kapacitivnosti sistema puščanja pri RF>10 kΩ (samo način "enosmerni tok"): 0… 17 μF
- Negotovost obratovalne meritve pri RF ≥ 20 kΩ in Ce ≤ 5 μF: ± 5%, najmanj ± 0,1 μF
- Geslo: izklopljeno / 0… 999 (izklopljeno / 0) *
- Sporočila o alarmu pomnilnika napak: vklop / izklop *
- Vmesnik / protokol: RS-485 / BMS, Modbus RTU, isoData
- Hitrost prenosa: BMS (9,6 kBit / s), Modbus RTU (nastavljiv), isoData (115,2 kBits / s)
- Dolžina kabla: (9,6 kBits / s) ≤ 1200 m
- Kabel: zvit v parih, ščit na eni strani pri PE min.JY (St) Y 2 x 0,6
- Zaključni upor: 120 Ω (0,25 W), notranji, preklopni
- Preklopni elementi: 2 x 1 NO kontakt, skupni terminal 11
- Način delovanja: mirovalni tok / obratovalni tok (mirovalni tok) *
- Električna življenjska doba pod nazivnimi pogoji: 10.000 preklopnih ciklov
- Vrsta povezave: vzmetna objemka
- Nazivni tok: ≤ 10 A
- Velikosti vodnikov: AWG 24-14
- Način delovanja: neprekinjeno delovanje
- Vgradni položaj: hladilne reže je treba prezračevati navpično
- Stopnja zaščite, vgrajeni sestavni deli (DIN EN 60529): IP30
- Terminali zaščitnega razreda (DIN EN 60529): IP20
- Material ohišja: polikarbonat
- Hitro pritrjevanje na tirnico klobuka: IEC 60715
- Vijačna pritrditev: 2 x M4 s pritrdilno sponko
- Vrsta izdelka
e-mobilnost naprava za nadzor izolacije
- Avtorizacija
geslo
- Teža
150 g
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2372868 Bender isoCHA425-D4-4 e-mobilnost naprava za nadzor izolacije geslo
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2372868 Bender isoCHA425-D4-4 e-mobilnost naprava za nadzor izolacije geslo
Opis
ISOMETER® se uporablja za enosmerne polnilne postaje v skladu z japonskim standardom za polnjenje CHAdeMO za napetosti med 50 V in 400 V DC. Poročajo se o napakah enopolne izolacije z odzivnim časom ≤ 1 sekunde. Napake dvopolne izolacije v 10 sekundah. Največja dovoljena kapacitivnost uhajanja sistema Ce je 2 μF. V vsakem primeru je treba za prilagoditev sistema in obratovalnim razmeram na lokaciji uporabiti individualno parametrizacijo, da se izpolnijo zahteve standardov. Upoštevajte omejitve področja uporabe, navedene v tehničnih podatkih. Kakršna koli druga ali dodatna uporaba se šteje za neprimerno
DC polnilne postaje za električna vozila v skladu z japonskim standardom za polnjenje CHAdeMO
ISOMETER® meri efektivno vrednost (trueRMS) omrežne napetosti Un med L + in L ter enosmerne napetosti med L + in zemljo (UL + e) ter med L- in zemljo (UL-e). Iz minimalne enosmerne napetosti omrežja določi mesto napake " R%" , to je porazdelitev izolacijskega upora med vodniki L + in L-, in to označi s simbolom " +" ali " -" za izolacijski upor vrednost merjenja. Območje vrednosti lokacije napake je ± 100%:
Prikaz / pomen
-100% / Enostranska napaka na vodniku L
0% / simetrična napaka
+ 100% / enostranska napaka na vodniku L +
ISOMETER® uporablja serijski vmesnik strojne opreme RS-485 z naslednjimi protokoli:
• BMS
Protokol BMS je bistveni del vmesnika merilne naprave Bender (protokol vodila BMS). Prenos podatkov poteka z znaki ASCII.
• Modbus RTU
Modbus RTU je protokol za sporočanje na aplikacijski ravni in zagotavlja glavno / podrejeno komunikacijo med napravami, ki so med seboj povezane prek vodilskih sistemov in omrežij. Sporočila Modbus RTU imajo 16-bitni CRC (Cyclic Redundant Checksum), ki zagotavlja zanesljivost.
• IsoData
ISOMETER® neprekinjeno pošilja podatkovni niz ASCII s ciklom približno 1 sekundo. Komunikacija z ISOMETER® v tem načinu ni mogoča in noben drug oddajnik ne sme biti povezan z vodilom RS-485. Naslov parametra, hitrost prenosa in parnost za vmesniške protokole so konfigurirani v meniju " out" .
