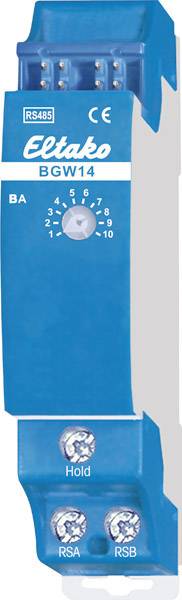

BGW14 Eltako vstopna točka vodilo
Ean:
Koda proizvajalca:
Št. izdelka:
2 kos - zaloga Nemčija
Število
Skupaj (63,99 € / Kos)
63,99 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta izdelka
vstopna točka
- Serija
Eltako
- Mere
(Š x G) 18 mm x 58 mm
IP20
- Napajanje
preko bus sistema iz napajalnika
- Delovna napetost
12 V
- Način montaže
vodilo
- Prenos podatkov (Smart Home)
žični
- Širina
18 mm
- Globina
58 mm
- Bazna postaja
ni potrebno, izbirno za oddaljeni dostop
- Izmenjava podatkov
dvosmerno (bi)
n.rel. (EENRPS00)
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.3 W
FALSE
TRUE
FALSE
1
Other
FALSE
FALSE
FALSE
FALSE
Other
FALSE
FALSE
FALSE
FALSE
12-12 V
IP20
FALSE
FALSE
TRUE
- UKCA
da
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2162331 BGW14 Eltako vstopna točka vodilo
Opis
RS485 prehod za avtobuse. Dvosmerna. Izguba v stanju pripravljenosti le 0,3 vata. Modularna naprava za pritrditev na DIN-EN 60715 TH35 pritrdilno letev. 1 delitvena enota = 18 mm široka, 58 mm globoka. Povezava z Eltako RS485 avtobusom. Križni ožični avtobus in napajanje s skakalci. Delovanje v povezavi s FAM14 ali FTS14KS. Zadrževalni terminal je priključen na FAM14 ali FTS14KS. Na terminale RSA / RSB je mogoče priključiti do 16 senzorjev RS485 BUTH65D / 12VDC, BBH65 / 12VDC in BTR65H / 12VDC. 4-žilni vod se uporablja za prenos podatkov in napajanje z 12V DC stikalnim napajanjem. Povezava je na primer izvedena s standardnim telefonskim kablom (JY (ST) Y 2x2x0,8mm2). Dovoljena skupna dolžina proge je 1000m. Drugi zaključni upor 120 Ohm, ki je vključen v sistem BGW14, mora biti priključen tudi na sponke RSA / RSB na najbolj oddaljenem senzorju. Z do 8 BGW14 lahko v avtobus RS485 vnesete podatke do 128 senzorjev. Rotacijsko stikalo BA način delovanja je nastavljeno v skladu z navodili za uporabo.
