1/3

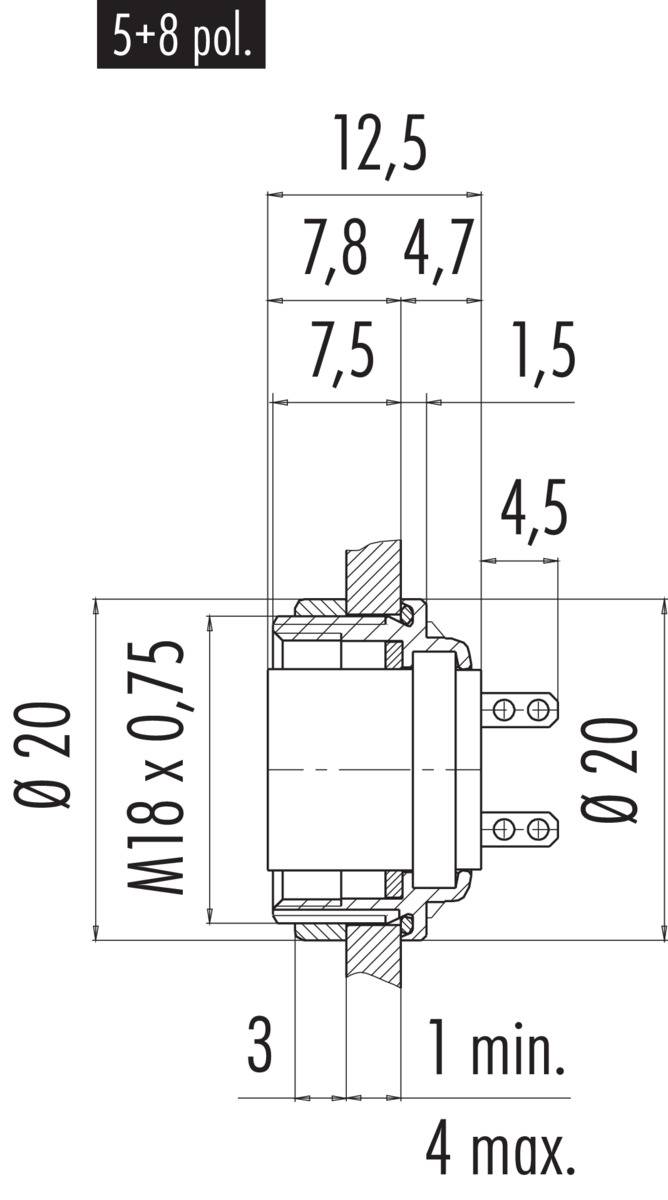

Slika je simbolična
binder 09 0128 80 07-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov:
Vrsta izdelka
vtičnica s prirobnico
Izvedba
ravni ženski konektor
ženski konektor s prirobnico
Skupno število polov
7
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
11 kos - zaloga Nemčija
Število
Skupaj (18,99 € / Kos)
18,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
09 0128 80 07 serija 723
- M16 IP67 vtičnica s prirobnico
- Število polov: 7
- nezaščiten
- spajkalni
- IP67
- UL
- Lahko se privije s sprednje strani
Dodatne informacije
Tehnične specifikacije
- EMC primernost: nezaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Vrsta montaže: montaža na ohišje
- Vrsta
09 0128 80 07
- Vrsta izdelka
vtičnica s prirobnico
- Izvedba
ravni ženski konektor
ženski konektor s prirobnico
- Skupno število polov
7
- Priključek
spajkalni
- Vsebina
1 kos
- Nazivni tok
5 A
- Nazivni tok - zaokrožen
5 A
- Zapora
vijak
- Nazivna napetost
125 V
- Material kontakta
CuSn
- Material ohišja
cinkova tlačna litina ponikljana
AWG 18
- Proizv. št. delov
09 0128 80 07-20
- Število pinov
7
- maks. prerez
0.75 mm²
- Območje prečnega prereza
0.75 mm² (max)
- Skladnost z RoHS
Ja
IP67
- Serija
723
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3214633 binder 09 0128 80 07-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov:
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3214633 binder 09 0128 80 07-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov:
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in ulite kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Številni so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
