Name: binder 09 0301 00 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 680
Brand: binder
SKU: 3214758
Availability: BackOrder

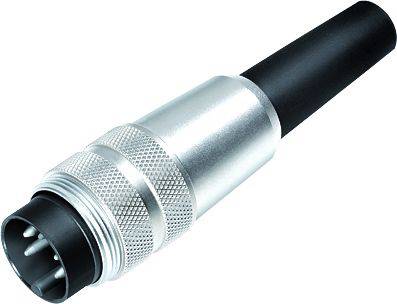

Vtič s kovinskim ohišjem, črno izolacijo in več kontakti, primeren za elektronske priključke.

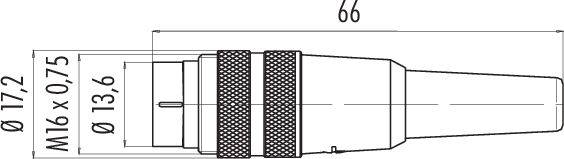

Tehnična risba vtikača z merami: skupna dolžina 66 mm, premer 17,2 mm. Navoj M16 x 0,75, notranji premer 13,6 mm.

Diagram vtičnega priključka z dvema oštevilčenima kontaktoma, 1 in 2.

1/3

Slika je simbolična

Vrsta izdelka

kabelski priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,9.11.

240 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (12,99 € / Kos)

12,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

09 0301 00 02 Serija 680

M16 IP40 kabelski priključek
Število polov: 2
3,0 - 6,0 mm
nezaščiten
spajkalni
IP40

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 5 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: I
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Prehod kabla: 3,0 - 6,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 09 0301 00 02

Vrsta izdelka: kabelski priključek

Izvedba: ravni moški konektor

Skupno število polov: 2

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 7 A

Nazivni tok - zaokrožen: 7 A

Zapora: vijak

Nazivna napetost: 250 V

Material kontakta: CuZn

Material ohišja: PA

: AWG 18

Proizv. št. delov: 09 0301 00 02-20

Število pinov: 2

maks. prerez: 0.75 mm²

Območje prečnega prereza: 0.75 mm² (max)

Skladnost z RoHS: Ja

: IP40

Serija: 680
