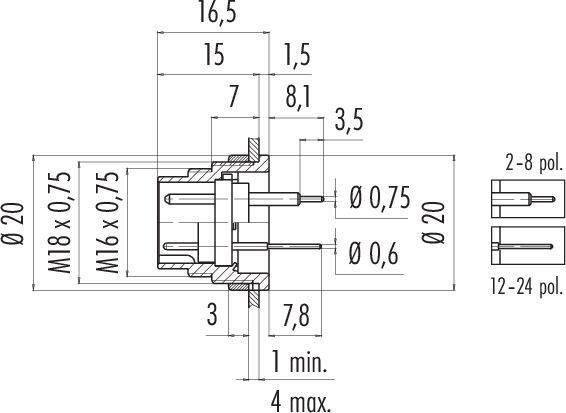

Slika je simbolična
binder 09 0307 90 03-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 3 Serija (okrogli konektor): 6
Vrsta izdelka
prirobnični čep
Izvedba
moški konektor s prirobnico
Skupno število polov
3
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (13,99 € / Kos)
13,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
09 0307 90 03 serija 680
- Prirobnični priključek M16 IP40
- Število polov: 3 DIN
- nezaščiten
- potopno spajkanje
- IP40
- Lahko se privije s sprednje strani
Dodatne informacije
Tehnične specifikacije
- EMC primernost: nezaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Vrsta montaže: montaža na ohišje
- Vrsta
09 0307 90 03
- Vrsta izdelka
prirobnični čep
- Izvedba
moški konektor s prirobnico
- Skupno število polov
3
- Priključek
spajkalni
- Vsebina
1 kos
- Nazivni tok
7 A
- Nazivni tok - zaokrožen
7 A
- Zapora
vijak
- Nazivna napetost
250 V
- Material kontakta
CuZn
- Material ohišja
cinkova tlačna litina ponikljana
- Proizv. št. delov
09 0307 90 03-20
- Število pinov
3
- Skladnost z RoHS
Ja
IP40
- Serija
680
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3214787 binder 09 0307 90 03-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 3 Serija (okrogli konektor): 6
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3214787 binder 09 0307 90 03-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 3 Serija (okrogli konektor): 6
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in ulite kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
