binder 09 0311 90 04-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 4 Serija (okrogli konektor): 6

Kovinski okrogli vtič z več iglastimi kontakti in navojnim vijakom za povezovanje električnih kablov.

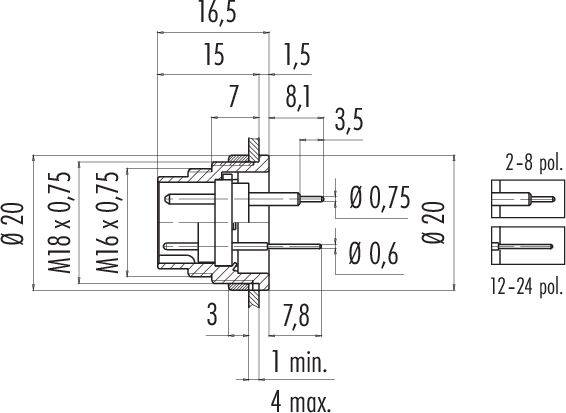

Tehnična risba vtikača z merskimi oznakami. Glavne mere: premer 20 mm, dolžina 16,5 mm, velikosti navojev M18 x 0,75, M16 x 0,75.
Diagram 4-polnega vtičnega priključka, oštevilčen od 1 do 4, prikazuje razporeditev pinov.
1/3
Slika je simbolična
Vrsta izdelka
prirobnični čep
Izvedba
moški konektor s prirobnico
Skupno število polov
4
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pon.,9.11.
18 kos - zaloga Nemčija
Število
Skupaj (13,99 € / Kos)
13,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

09 0311 90 04 Serija 680

  • Prirobnični priključek M16 IP40
  • Število polov: 4
  • nezaščiten
  • potopno spajkanje
  • IP40
  • Lahko se privije s sprednje strani

Dodatne informacije

Tehnične specifikacije

  • EMC primernost: nezaščiten
  • Izolacijska upornost: ≥ 10¹⁰ Ω
  • Kontaktni upor: ≤ 5 mΩ
  • Skupina izolacijskih materialov: III
  • Prenapetostna kategorija: I
  • Stopnja onesnaženosti: 1
  • Telo v stiku z materialom: PBT (UL94 V-0)
  • Vrsta montaže: montaža na ohišje
Vrsta

09 0311 90 04

Vrsta izdelka

prirobnični čep

Izvedba

moški konektor s prirobnico

Skupno število polov

4

Priključek

spajkalni

Vsebina

1 kos

Nazivni tok

6 A

Nazivni tok - zaokrožen

6 A

Zapora

vijak

Nazivna napetost

250 V

Material kontakta

CuZn

Material ohišja

cinkova tlačna litina ponikljana

Proizv. št. delov

09 0311 90 04-20

Število pinov

4

Skladnost z RoHS

Ja

IP40

Serija

680

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3214808 binder 09 0311 90 04-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 4 Serija (okrogli konektor): 6

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3214808 binder 09 0311 90 04-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 4 Serija (okrogli konektor): 6

Opis

Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.

Značilnosti:

• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16

Besedilo je strojno prevedeno.
