binder 77 3527 0000 20705-0500-20 konektor za senzor/aktuator, konfekcioniran kotni moški konektor 5 m Število polov: 5

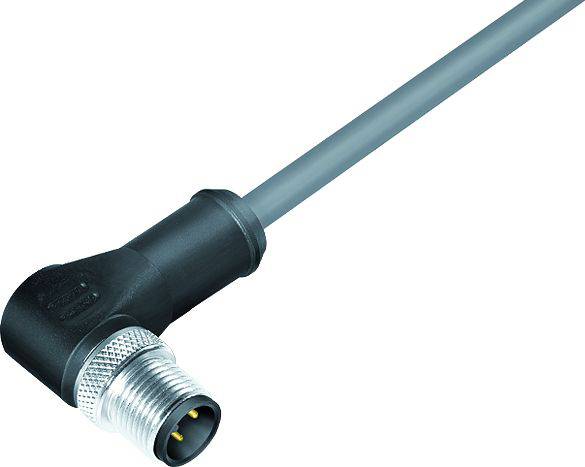

Črn, pod kotom upognjen povezovalni kabel s kovinskim vtičem, primeren za elektronske naprave, na beli podlagi.

Slika je simbolična

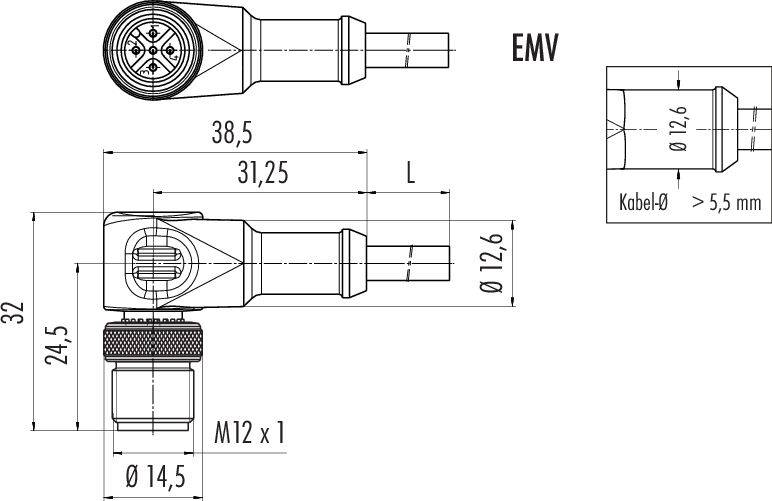

Tehnična risba konektorja. Prikazuje mere kot so dolžina, premer in velikost navoja (M12 x 1). Priporočen premer kabla več kot 5,5 mm.

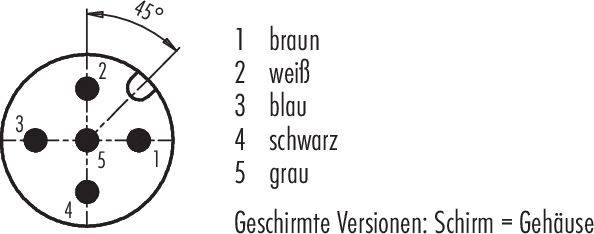

Diagram vtičnika s petimi oštevilčenimi kabli v različnih barvah: 1 rjava, 2 bela, 3 modra, 4 črna, 5 siva. Puščica kaže kot 45 stopinj. Besedilo spodaj: 'Oklopljene različice: oklop = ohišje'.

1/3

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, konfekcioniran

Izvedba

kotni moški konektor

Stranski priključek A

M12

Število polov

Dolžina kabla

5 m

Podatkovni list izdelka (PDF)

Dostava sre, 4.11.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (47,99 € / Kos)

47,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

binder 77 3527 0000 20705-0500-20 konektor za senzor/aktuator, konfekcioniran kotni moški konektor 5 m Število polov: 5 1 kos

M12-A pravokotni konektor
Število polov: 5
Oklopljen
oblikovan na kablu
IP67
Na seznamu UL
PVC siva
5 x 0,25 mm²

Tehnične specifikacije

EMC primernost: oklopljen
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: II
Prenapetostna kategorija: II
Stopnja onesnaženosti: 3
Material kontaktnega telesa: PUR
Zaklepni material: CuZn (ponikljana medenina)
Izolacijski pramen: PVC
Prerez kabla: 5 x 0,25 mm²
Hitrost potovanja: ≤ 200 m/min (5 m vodoravna razdalja)
Upogibni polmer premaknjenega kabla: ≥ 10 x Ø
Upogibni polmer fiksnega kabla: ≥ 5 x Ø
Brez halogenov: Ne
Vrsta pritrditve: kabelska montaža

Vrsta: 77 3527 0000 20705-0500

Vrsta izdelka: konektor za senzor/aktuator, konfekcioniran

Izvedba: kotni moški konektor

Stranski priključek A: M12

Število polov: 5

Dolžina kabla: 5 m

Material plašča: PVC

Nazivna napetost: 60 V

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Premer priključka (maks.): 0.25 mm²

Priključek: kabel z vtičem priključkom

Barva: siva

Kodiranje: A

Material kontakta: CuZn

Kontaktna površina: Au (zlato)

: IP67

Min. temperatura: -40 °C

Maks. temperatura: 105 °C

Vrsta pritrditve: navojno

Proizv. št. delov: 77 3527 0000 20705-0500-20

Vsebina: 1 kos

Premer: 5.7 mm

Skladnost z RoHS: Ja

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Standardni vtič

Nazivni tok - zaokrožen

Izvedba

Število polov

Nazivna napetost

Vrsta navoja

binder 09 0381 81 08-20 konektor za senzor/aktuator, nekonfekcioniran M12 moški konektor s prirobnico Število polov: 8 1 kos Piece

Št. izdelka:3216600

09 0381 81 08

konektor senzorja

1.5 A

moški konektor s prirobnico

30 V

M12

binder 09 0431 212 04-20 konektor za senzor/aktuator, nekonfekcioniran M12 moški konektor s prirobnico Število polov: 4 1 kos Piece

Št. izdelka:3216601

09 0431 212 04

konektor senzorja

moški konektor s prirobnico

M12

binder 09 0435 87 04-20 konektor za senzor/aktuator, nekonfekcioniran PG11 moški konektor s prirobnico Število polov: 4 1 kos

Št. izdelka:3216614

09 0435 87 04

4 A

moški konektor s prirobnico

250 V

PG11

binder 09 0437 87 05-20 konektor za senzor/aktuator, nekonfekcioniran PG11 moški konektor s prirobnico Število polov: 5 1 kos

Št. izdelka:3216616

09 0437 87 05

konektor senzorja

4 A

moški konektor s prirobnico

60 V

PG11

binder 09 3432 92 04-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor, ženski konektor s prirobnico Število polov: 4 1 kos

Št. izdelka:3216639

09 3432 92 04

konektor senzorja

4 A

ravni ženski konektorženski konektor s prirobnico

250 V

M12

binder 09 3442 92 05-20 konektor za senzor/aktuator, nekonfekcioniran ravni ženski konektor, ženski konektor s prirobnico Število polov: 5 1 kos

Št. izdelka:3216642

09 3442 92 05

konektor senzorja

4 A

ravni ženski konektorženski konektor s prirobnico

60 V

binder 09 3491 969 12-20 konektor za senzor/aktuator, nekonfekcioniran M12 x 1 moški konektor s prirobnico Število polov: 12 1 kos Piece

Št. izdelka:3216643

09 3491 969 12

konektor senzorja

1.5 A

moški konektor s prirobnico

30 V

M12 x 1

binder 70 3441 287 05-20 konektor za senzor/aktuator, nekonfekcioniran M12 moški konektor s prirobnico 0.5 m Število polov: 5 1 kos

Št. izdelka:3216661

70 3441 287 05

konektor senzorja

4 A

moški konektor s prirobnico

60 V

M12

binder 70 3441 785 05-20 konektor za senzor/aktuator, nekonfekcioniran M16 moški konektor s prirobnico 0.5 m Število polov: 5 1 kos

Št. izdelka:3216662

70 3441 785 05

4 A

moški konektor s prirobnico

60 V

M16

binder 70 3442 287 05-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor, ženski konektor s prirobnico 0.5 m Število polov: 5 1 kos

Št. izdelka:3216663

70 3442 287 05

4 A

ravni ženski konektorženski konektor s prirobnico

60 V

M12

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3217737 binder 77 3527 0000 20705-0500-20 konektor za senzor/aktuator, konfekcioniran kotni moški konektor 5 m Število polov: 5

Opis

Ti priključni sistemi ponujajo popolno rešitev za senzorje in aktuatorje v številnih panogah. Nudimo konektorje od IP40 do IP69K, veliko z odobritvami UL, VDE in Ecolab ter modele, skladne s FDA. Uporabniki lahko naročijo krožne konektorje z 2 do 12 kontakti in različnimi možnostmi zaključkov, vključno s spajkanjem, stiskanjem, spajkanjem s potapljanjem, kabli in navojnimi zaključki. Konektorji z vijačnim zaklepom M5, M8 in M12 so na voljo ravne in kotne ter različice s prirobnico. Poleg dvojnih vtičev in dvojnih razdelilnikov je na voljo tudi velika izbira priključnih kablov.

Značilnosti:

• 2 do 12-polni
• IP40 do IP69K
• Zaklepanje vijakov
· Enostavna montaža
• Odobreno UL, VDE in Ecolab
• Povezovalne linije
• Različice, skladne s FDA

Besedilo je strojno prevedeno.
