binder 77 3705 0000 50008-0500-20 konektor za senzor/aktuator, konfekcioniran ravni moški konektor 5 m Število polov: 8

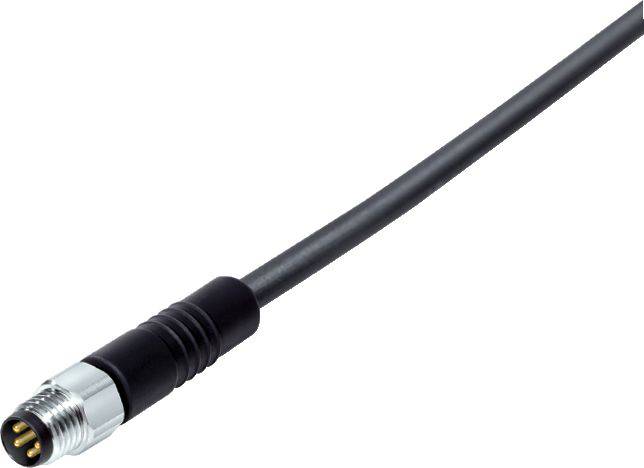

Črn kabel s 4-polnim vtičem na koncu, primeren za elektronske povezave.

Slika je simbolična

Tehnična risba vijačne spojke. Mere: dolžina 40,8 mm, M8 x 1 navoj, velikost ključa 9 mm, Ø 10 mm in Ø 9 mm.

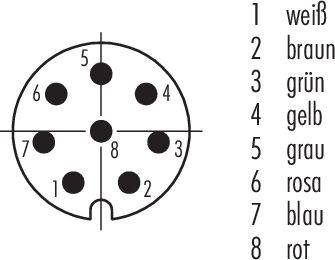

'Razporeditev priključkov z osmimi priključki, oštevilčenimi od 1 do 8. Dodeljene barve priključkov: 1 bela, 2 rjava, 3 zelena, 4 rumena, 5 siva, 6 roza, 7 modra, 8 rdeča.'

1/3

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, konfekcioniran

Izvedba

ravni moški konektor

Stranski priključek A

Število polov

Dolžina kabla

5 m

Podatkovni list izdelka (PDF)

Dostava pet, 30.10.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (61,99 € / Kos)

61,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

binder 77 3705 0000 50008-0500-20 konektor za senzor/aktuator, konfekcioniran ravni moški konektor 5 m Število polov: 8 1 kos

M8 priključek za kabel
Število polov: 8
nezaščiten
oblikovan na kablu
IP67
Na seznamu UL
ČISTO črna
8 x 0,25 mm²
Legirano jeklo

Tehnične specifikacije

EMC primernost: nezaščiten
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: II
Prenapetostna kategorija: II
Stopnja onesnaženosti: 3
Material kontaktnega telesa: PUR
Material ključavnice: nerjaveče jeklo
Izolacijski pramen: PP9Y brez halogenov
Prerez kabla: 8 x 0,25 mm²
Hitrost vožnje: ≤ 200 m/min (5 m vodoravna razdalja)
Polmer upogiba premaknjenega kabla: ≥ 10 x Ø
Polmer upogiba fiksnega kabla: ≥ 5 x Ø
Brez halogenov: Da
Vrsta pritrditve: kabelska montaža

Vrsta: 77 3705 0000 50008-0500

Vrsta izdelka: konektor za senzor/aktuator, konfekcioniran

Izvedba: ravni moški konektor

Stranski priključek A: M8

Število polov: 8

Dolžina kabla: 5 m

Material plašča: PUR

Nazivna napetost: 30 V

Nazivni tok: 1.5 A

Nazivni tok - zaokrožen: 1.5 A

Premer priključka (maks.): 0.25 mm²

Priključek: kabel z vtičem priključkom

Barva: črna

Material kontakta: CuZn

Kontaktna površina: Au (zlato)

: IP67

Min. temperatura: -50 °C

Maks. temperatura: 80 °C

Vrsta pritrditve: navojno

Proizv. št. delov: 77 3705 0000 50008-0500-20

Vsebina: 1 kos

Premer: 6.0 mm

Skladnost z RoHS: Ja

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Izvedba

Vrsta pritrditve

Število polov

Nazivna napetost

Vrsta navoja

binder 09 3389 00 04-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni moški konektor Število polov: 4 1 kos

Št. izdelka:3216634

09 3389 00 04

4 A

ravni moški konektor

zaskočno

60 V

binder 09 3411 00 03-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni moški konektor Število polov: 3 1 kos Piece

Št. izdelka:3216635

09 3411 00 03

4 A

ravni moški konektor

zaskočno

60 V

binder 09 3411 40 03-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni moški konektor Število polov: 3 1 kos Piece

Št. izdelka:3216636

09 3411 40 03

4 A

ravni moški konektor

zaskočno

10 V30 V

binder 70 3420 005 04-20 konektor za senzor/aktuator, nekonfekcioniran ravni ženski konektor 0.5 m Število polov: 4 1 kos

Št. izdelka:3216659

70 3420 005 04

4 A

ravni ženski konektor

navojno

30 V

binder 70 3421 005 04-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico 0.5 m Število polov: 4 1 kos

Št. izdelka:3216660

70 3421 005 04

4 A

moški konektor s prirobnico

navojno

30 V

binder 76 6018 0111 00003-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 3 1 kos

Št. izdelka:3216850

76 6018 0111 00003-0200

4 A

ravni ženski konektor

zaskočno

60 V

binder 76 6018 0111 00004-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 4 1 kos

Št. izdelka:3216851

76 6018 0111 00004-0200

4 A

ravni ženski konektor

zaskočno

60 V

binder 76 6018 0111 00006-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 6 1 kos

Št. izdelka:3216852

76 6018 0111 00006-0200

1.5 A

ravni ženski konektor

navojno

30 V

binder 76 6018 0111 00008-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 8 1 kos

Št. izdelka:3216853

76 6018 0111 00008-0200

1.5 A

ravni ženski konektor

navojno

30 V

binder 76 6019 0111 00003-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico Število polov: 3 1 kos

Št. izdelka:3216854

76 6019 0111 00003-0200

4 A

moški konektor s prirobnico

zaskočno

60 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3217938 binder 77 3705 0000 50008-0500-20 konektor za senzor/aktuator, konfekcioniran ravni moški konektor 5 m Število polov: 8

Opis

Ti priključni sistemi ponujajo popolno rešitev za senzorje in aktuatorje v številnih panogah. Ponujamo konektorje v razponu od IP40 do IP69K, mnogi z odobritvami UL, VDE in Ecolab ter modele, skladne s FDA. Uporabniki lahko naročijo krožne konektorje z 2 do 12 kontakti in različnimi možnostmi zaključkov, vključno s spajkanjem, stiskanjem, spajkanjem s potapljanjem, kabli in navojnimi zaključki. Konektorji z vijačnim zaklepom M5, M8 in M12 so na voljo ravne in kotne ter različice s prirobnico. Poleg dvojnih vtičev in dvojnih razdelilnikov je na voljo tudi velika izbira priključnih kablov.

Značilnosti:

• 2 do 12-polni
• IP40 do IP69K
• Zaklepanje vijakov
· Enostavna montaža
• Odobreno UL, VDE in Ecolab
• Povezovalne linije
• Različice, skladne s FDA

Besedilo je strojno prevedeno.
