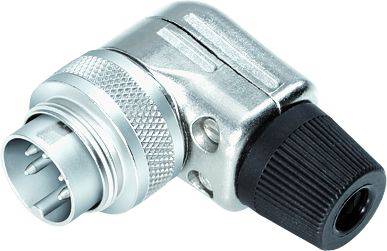

Slika je simbolična
binder 99 0135 10 03-20 kotni vtič kotni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 682 1 kos
Vrsta izdelka
kotni vtič
Izvedba
kotni moški konektor
Skupno število polov
3
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
49 kos - zaloga Nemčija
Število
Skupaj (23,99 € / Kos)
23,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
99 0135 10 03 Serija 682
- Kotni priključek M16 IP40
- Število polov: 3 DIN
- 4,0 - 6,0 mm
- zaščiten
- spajkalni
- IP40
Tehnične specifikacije
- EMC primernost: zaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 4,0 - 6,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
99 0135 10 03
- Vrsta izdelka
kotni vtič
- Izvedba
kotni moški konektor
- Skupno število polov
3
- Priključek
spajkalni
- Vsebina
1 kos
- Nazivni tok
7 A
- Nazivni tok - zaokrožen
7 A
- Zapora
vijak
- Nazivna napetost
250 V
- Material kontakta
CuZn
- Material ohišja
cinkova tlačna litina ponikljana
AWG 18
- Proizv. št. delov
99 0135 10 03-20
- Število pinov
3
- maks. prerez
0.75 mm²
- Območje prečnega prereza
0.75 mm² (max)
- Skladnost z RoHS
Ja
IP40
- Serija
682
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3215587 binder 99 0135 10 03-20 kotni vtič kotni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 682 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3215587 binder 99 0135 10 03-20 kotni vtič kotni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 682 1 kos
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav so stisnjene, potopno spajkane, vijačne sponke in spajkalne povezave, nasedle žice in oblikovani kabli. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
